1 609 929 M74 | (24.10.07) Bosch Power Tools
52 | Українська

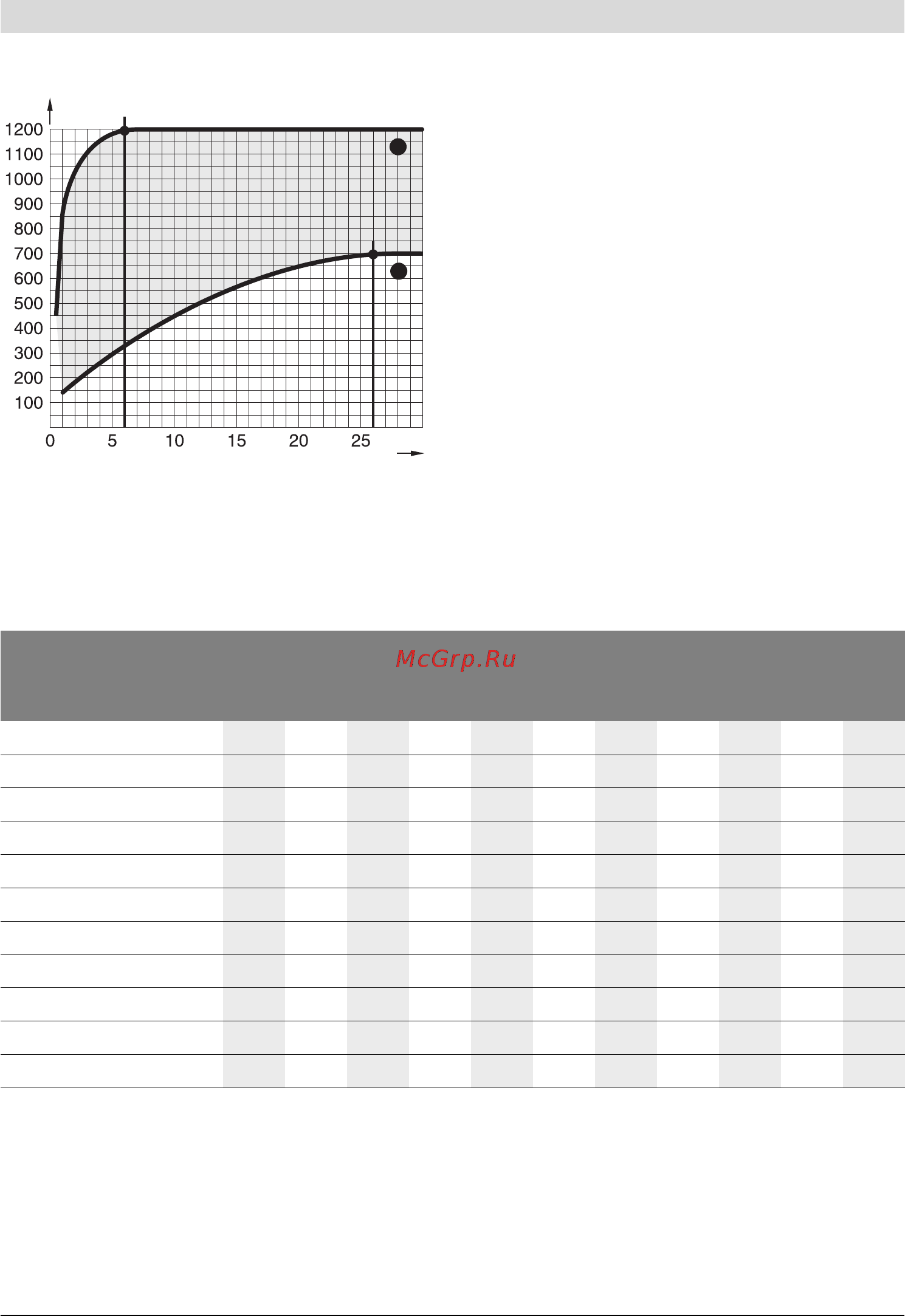

Діаграма для GDS 30 Максимальний обертальний момент
досягається:
– при твердій посадці після тривалості ударів
близько 6 секунд
– при м’якій посадці після тривалості ударів
близько 26 секунд
Орієнтувальні значення максимальних
моментів затягування для поширених гвинтів
див. у наступній таблиці.
Орієнтувальні значення макс. моментів затягування гвинтів
Значення в Нм, розраховані на підставі напруженого поперечного перерізу; коефіцієнт
використання границі текучості при розтягуванні - 90 % (коефіцієнт тертя
μ
703
= 0,12). Завжди
перевіряйте для контролю момент затягування динамометричним ключем.
Приклад визначення тривалості ударів
(GDS 30)
Гвинт M 24 класу міцності 8.8 = момент
затягування гвинта 650 Нм
В діаграмі GDS 30 650 Нм відповідають
тривалості ударів в 0,8 секунд. (Діаграма для
GDS 30 див. стор. 52)
[Nm]
[s]
1
2
Класи міцності
відповідно до DIN 267
Стандартні гвинти Високоміцні
гвинти
3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9
M 8
6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39
M 10
13 17.5 22 23 26 29 35 39 47 65 78
M 12
22.6 30 37.6 40 45 50 60 67 80 113 135
M 14
36 48 60 65 72 79 95 107 130 180 215
M 16
55 73 92 98 110 122 147 165 196 275 330
M 18
75 101 126 135 151 168 202 227 270 380 450
M 20
107 143 178 190 214 238 286 320 385 540 635
M 22
145 190 240 255 290 320 385 430 510 715 855
M 24
185 245 310 325 370 410 490 455 650 910 1100
M 27
275 365 455 480 445 605 725 815 960 1345 1615
M 30
370 495 615 650 740 820 990 1110 1300 1830 2200
OBJ_BUCH-549-001.book Page 52 Wednesday, October 24, 2007 11:05 AM
