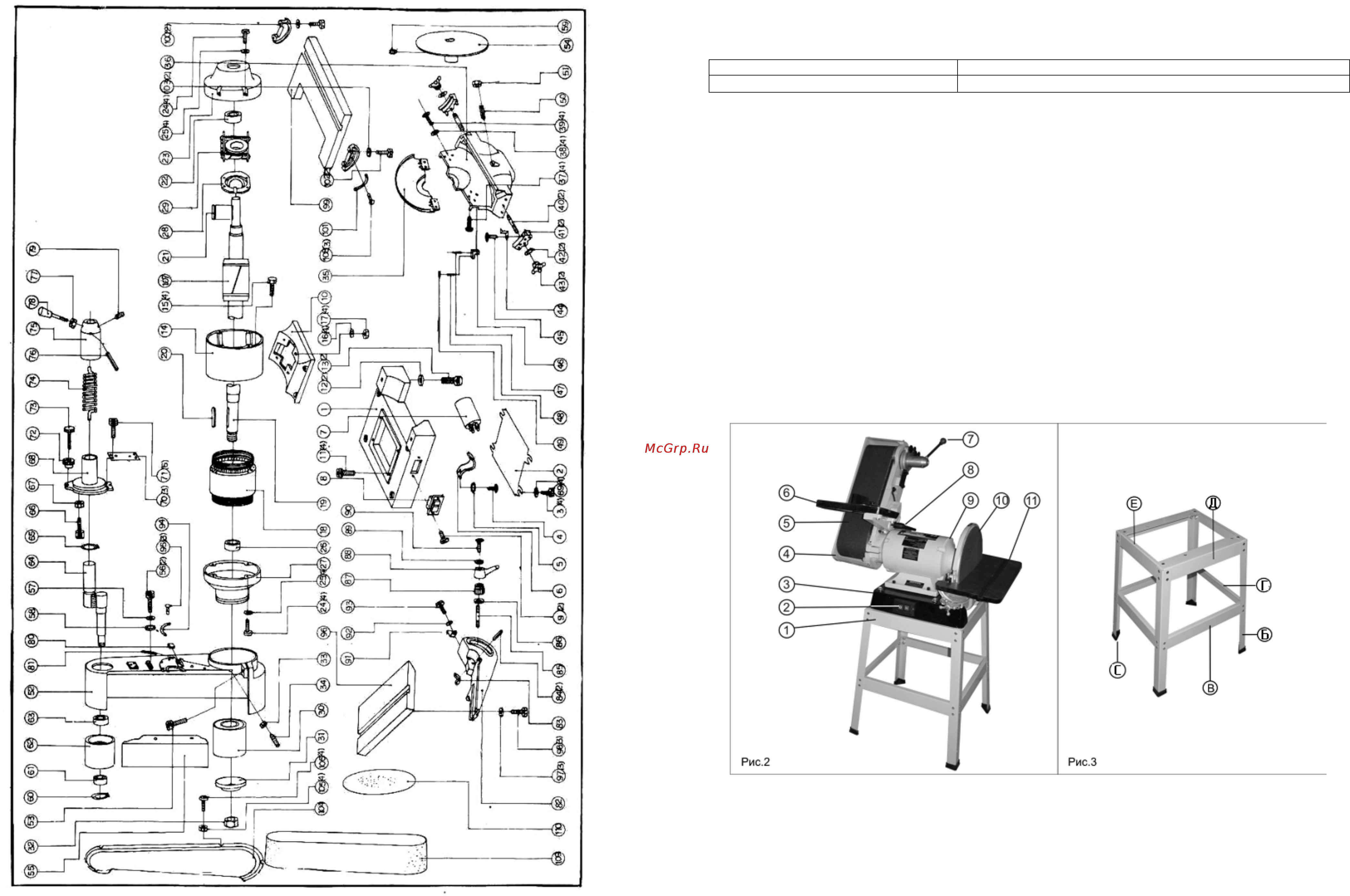

Рис. 16-СХЕМА СБОРКИ МАШИНЫ «КОРВЕТ 53»

При этом не имеет значения, осуществляется подвод электроэнергии к машине через стационарные подводящие

провода, через удлинительный кабель или через комбинацию стационарных и удлинительных кабелей.

Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом, а на другом – розетку,

совместимую с вилкой Вашей машины.

Таблица 2

Длина подводящих проводов Необходимое

поперечное сечение медных проводов

До 15м 1,5 мм

Предупреждение: Машина должна быть заземлена через розетку с заземляющим контактом.

6. РАСПАКОВКА

6.1. Откройте упаковку, извлеките машину и все комплектующие детали.

6.2. Проверьте комплектность машины.

7. УСТРОЙСТВО МАШИНЫ

1. Основание

2. Магнитный пускатель

3. Станина

4. Узел ленточно-шлифовальный

5. Лента шлифовальная

6. Стол рабочий ленточно-шлифовального узла

7. Рукоятка ослабления/натяжения шлифовальной ленты

8. Ручка, фиксирующая угол наклона рабочего стола

ленточно-шлифовального узла

9. Электродвигатель

10. Диск шлифовальный

11. Рабочий стол (шлифовального диска)

8. СБОРКА

8.1. Сборка основания (Рис.1, 3)

8.1.1. Соедините две ножки (Б) двумя длинными нижними планками (В) при помощи болтов и гаек из комплекта

(П), Рис.1.

8.1.2. Установите верхние длинные планки (Д) на ножки (Б) при помощи болтов и гаек, Рис.1.

8.1.3. Соберите второй аналогичный каркас.

8.1.4. Соедините два собранных каркаса двумя нижними

короткими планками (Г) при помощи болтов и гаек, Рис.1.

8.1.5. Установите верхние короткие планки (Е) на ножки основания (Б) при помощи болтов и гаек, Рис.1.

8.1.6. Установите четыре резиновые подушки (С) на ножки собранного основания, Рис.3.
