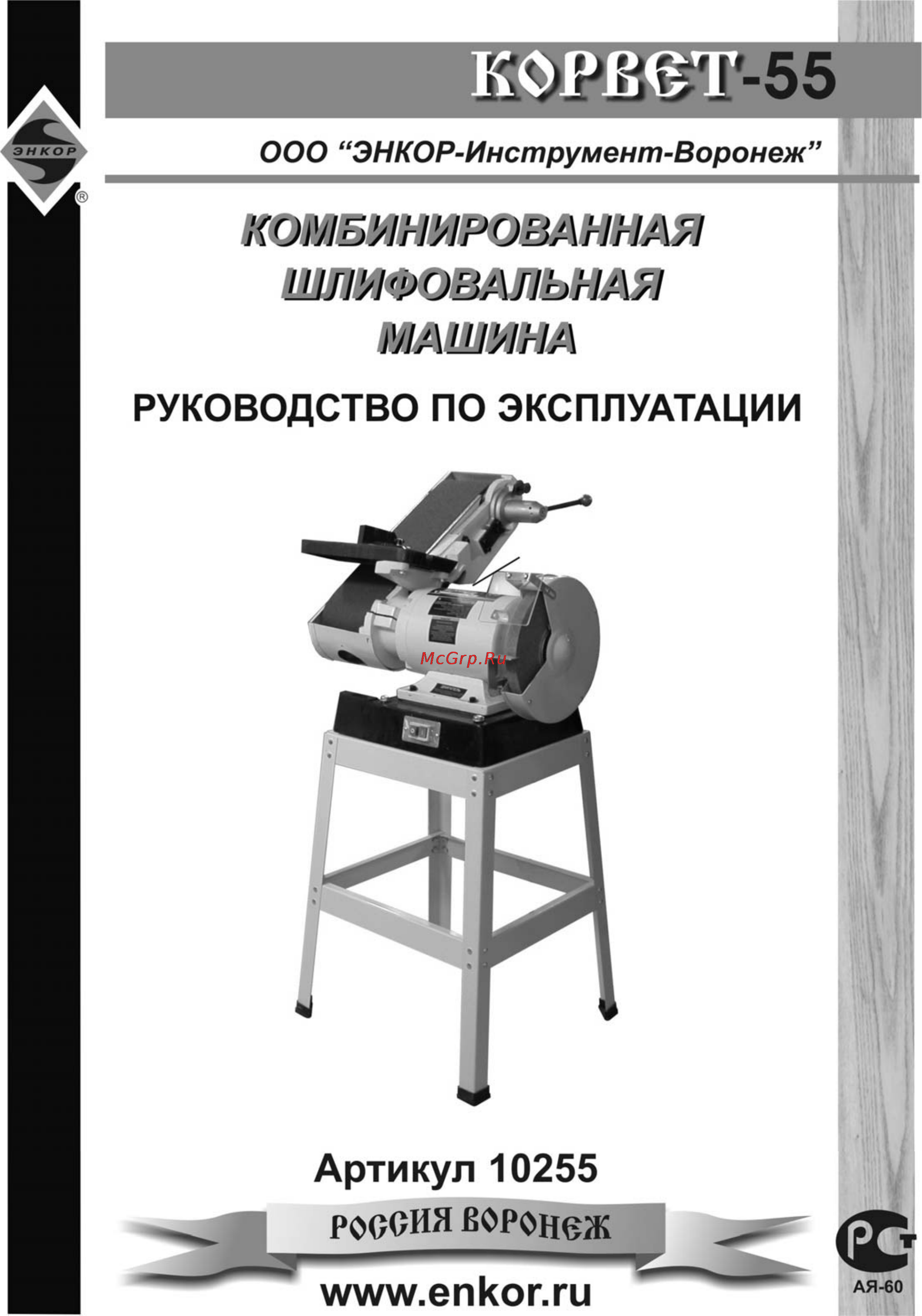

Энкор Корвет-55 10255 Инструкция по эксплуатации онлайн

Общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 4 3

Основные операции 10 пуск машины 10 параллельное шлифование 10 прямое шлифование 10 шлифование под углом 10 наклонное шлифование 10 заточка с помощью шлифовального камня 11 расходные материалы 12 техническое обслуживание 12 смена и регулировка шлифовальной ленты 12 смена шлифовального камня 13 свидетельство о приёмке и продаже 14 гарантийные обязательства 15 возможные неисправности и методы их устранения приложение а рекомендуемые приспособления и устройства 3

Подключение машины к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к электродвигателю 6 распаковка 7 устройство машины 8 сборка 8 сборка основания 8 соединение машины и основания 8 установка рабочего стола ленточно шлифовального узла 9 регулировка 9 регулировка рабочего стола ленточно шлифовального узла 9 3

Регулировка ленточно шлифовального узла 3

Регулировка уровня стола с графитовой пластиной 3

Уважаемый покупатель вы приобрели комбинированную переносную электрическую шлифовальную машину изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию шлифовальной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования шлифовальной машины содержание 3

Рекомендуемые приспособления и устройства 1 пылесосы для сбора стружки и древесной пыли для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы корвет рис а1 различных модификаций см таблицу а1 которые обеспечат надлежащие условия работы и сохранят ваше здоровь 5

Рис 5

Сервисный центр корвет тел факс 4732 39 24 84 61 96 45 изготовитель шанхай джое импорт энд экспорт ко лтд китай рм 339 551 лаошанучун пудонг шанхай п р импортер ооо энкор инструмент воронеж 394018 воронеж пл ленина 8 тел факс 4732 39 03 33 e mail opt enkor ru 15 возможные неисправности и методы их устранения главным в получении оптимальных результатов при использовании машины является правильная регулировка при проверке регулировок и установок обратите внимание на то что если вы меняете одну регулировку она часто оказывает влияние на другие регулировки лучше всего проверить все регулировки во время устранения неисправности таблица 5 5

Указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной предупреждение не подключайте машину к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве рекомендациями и не изучите все пункты настройки и регулировки машины 4 ознакомьтесь с устройством назначением и максимальными возможностями вашей машины 4 правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 4 выработайте в себе привычку прежде чем включать машину убедитесь в том что все используемые при настройке инструменты удалены с рабочего стола 4 место проведения работ должно быть ограждено содержите рабочее место в чистоте не допускайте загромождения посторонними предметами не допускайте использование машины в помещениях со скользким полом например засыпанном опилками или натертым воском 4 запрещается работа машины в помещениях с относительной влажностью воздуха более 80 позаботьтесь о хорошем освещении рабочего места и своб 5

12 смена шлифовального камня рис 13 схема сборки выкрутите четыре винта на защитном кожухе 13 снимите экран защитный 10 и защитный кожух 13 рис открутите гайку 40 и снимите внешний фланец 38 см рис 3 схема сборки снимите шлифовальный камень 11 рис установка шлифовального камня 11 рис производите в обратной последовательности 13 свидетельство о приёмке и продаже машина модели корвет 55 зав ______________ соответствует требованиям ту 4833 009 44744687 2003 гост р мэк 1029 1 94 гост р мэк 1029 2 4 96 гост р 12 03 83 гост р 51318 4 99 гост р 51318 4 99 обеспечивающим безопасность жизни здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации дата изготовления ___ _____________ 200 г отк _____________ штамп подпись дата продажи ___ _____________ 200 г __________________ подпись продавца штамп магазина 14 гарантийные обязательства производитель гарантирует надёжную работу электрических машин модели корвет при соблюдении условий хранения правильности монтажа соблюдении 6

В гарантийный ремонт принимается машина при обязательном наличии правильно и 6

Владельца услуга платная 6

Замена их в течение гарантийного срока является платной услугой 6

Отрезные диски ножи сверла элементы их крепления патроны сверлильные цанги буры подошвы 6

Полностью оформленного и заполненного гарантийного талона установленного образца на 6

Представленную для ремонта машину с штампом торговой организации и подписью покупателя в гарантийном ремонте может быть отказано 1 при отсутствии гарантийного талона 2 при нарушении пломб наличии следов разборки на корпусе шлицах винтов болтов гаек и прочих следов разборки или попытки разборки электрической машины 3 если неисправность электрической машины стала следствием нарушения условий хранения попадания внутрь посторонних предметов жидкостей нарушения условий эксплуатации эксплуатация без необходимых насадок и приспособлений эксплуатация не предназначенным режущим инструментом насадками дополнительными приспособлениями и т п 4 при перегрузке или заклинивании двигателя одновременный выход из строя ротора и статора обеих обмоток статора 5 при механическом повреждении сетевого шнура или штепселя 6 при механическом повреждении корпуса и его деталей гарантия не распространяется на 6

Расходные материалы например лента шлифовальная заточные отрезные и шлифовальные круги и т п предметом гарантии не является неполная комплектация электрической машины которая могла быть выявлена при продаже претензии от третьих лиц не принимаются электрическая машина в ремонт должна сдаваться чистой в комплекте с принадлежностями рекомендации потребителю во всех случаях нарушения нормальной работы электрической машины например падение оборотов изменение шума появление постороннего запаха дыма вибрации стука повышенной искры на коллекторе прекратите работу и обратитесь в сервисный центр корвет или гарантийную мастерскую гарантийный а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных мастерских указанных в перечне адреса гарантийных мастерских примечание техническое обслуживание электрических машин проведение регламентных работ регулировок указанных в руководстве по эксплуатации диагностика не относятся к гарантийным обязательствам и оплачива 6

Сменные принадлежности аксессуары и оснастка например пилки пильные диски пильные ленты 6

Шлифовальных и ленточных машин фильтры и т п быстроизнашивающиеся детали если на них присутствуют следы эксплуатации например угольные щетки приводные ремни сальники защитные кожухи направляющие и протяжные ролики цепи приводные резиновые уплотнения и т п 6

Шнуры питания в случае повреждения изоляции подлежат обязательной замене без согласия 6
