10
Сервисный центр “Корвет” тел./ факс (4732) 39-24-84, 61-96-45
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
15. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании машины является правильная
регулировка. При проверке регулировок и установок обратите внимание на то, что если вы меняете одну
регулировку, она часто оказывает влияние на другие регулировки. Лучше всего проверить все
регулировки во время устранения неисправности.
Таблица 5
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети
питания
1. Проверить наличие напряжения в
сети
2. Неисправен магнитный
пускатель
2. Проверить магнитный пускатель
1. Двигатель не запускается
3. Обмотка сгорела или обрыв
в обмотке
3. Обратиться в Сервисный центр
для ремонта
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
2. Двигатель не развивает полную
скорость и не работает на полную
мощность
3. Слишком длинный
удлинительный шнур
3. Заменить шнур на более
короткий, убедиться, что он
отвечает требованиям п.5.2.
1. Двигатель перегружен
1. Уменьшить усилие нажатия на
заготовку 3. Двигатель перегревается,
останавливается, размыкает
прерыватели предохранителей
2. Обмотки сгорели или обрыв
в обмотке
2.Обратиться в Сервисный центр
для ремонта
4.Двигатель не перегревается, но
останавливается, размыкает
прерыватели предохранителей
1. Возможно, предохранители
или прерыватели имеют
недостаточную мощность
1. Установить предохранители или
прерыватели соответствующей
мощности
ПРИЛОЖЕНИЕ А.
«РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА»
1. Пылесосы для сбора стружки и древесной пыли
Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы «КОРВЕТ», Рис.А1,
различных модификаций (см. Таблицу А1), которые обеспечат надлежащие условия работы и сохранят ваше
здоровье
.
Рис.А1
Таблица А1
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Напряжение питания
220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц
Потребляемая мощность
750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха
14,2 м
3
/мин 42,6 м
3
/мин 62.3 м
3
/мин 70,82 м
3
/мин 76м
3
/мин
Объём пылесборника
0,057м
3
0,153м
3
0,307м
3
0,43м
3
0,57м
3
Объём фильтра
0,057м
3
0,153м
3
0,307м
3
0,43м
3
0,57м
3
Код для заказа 10261 10264 10265 10266 10267
3

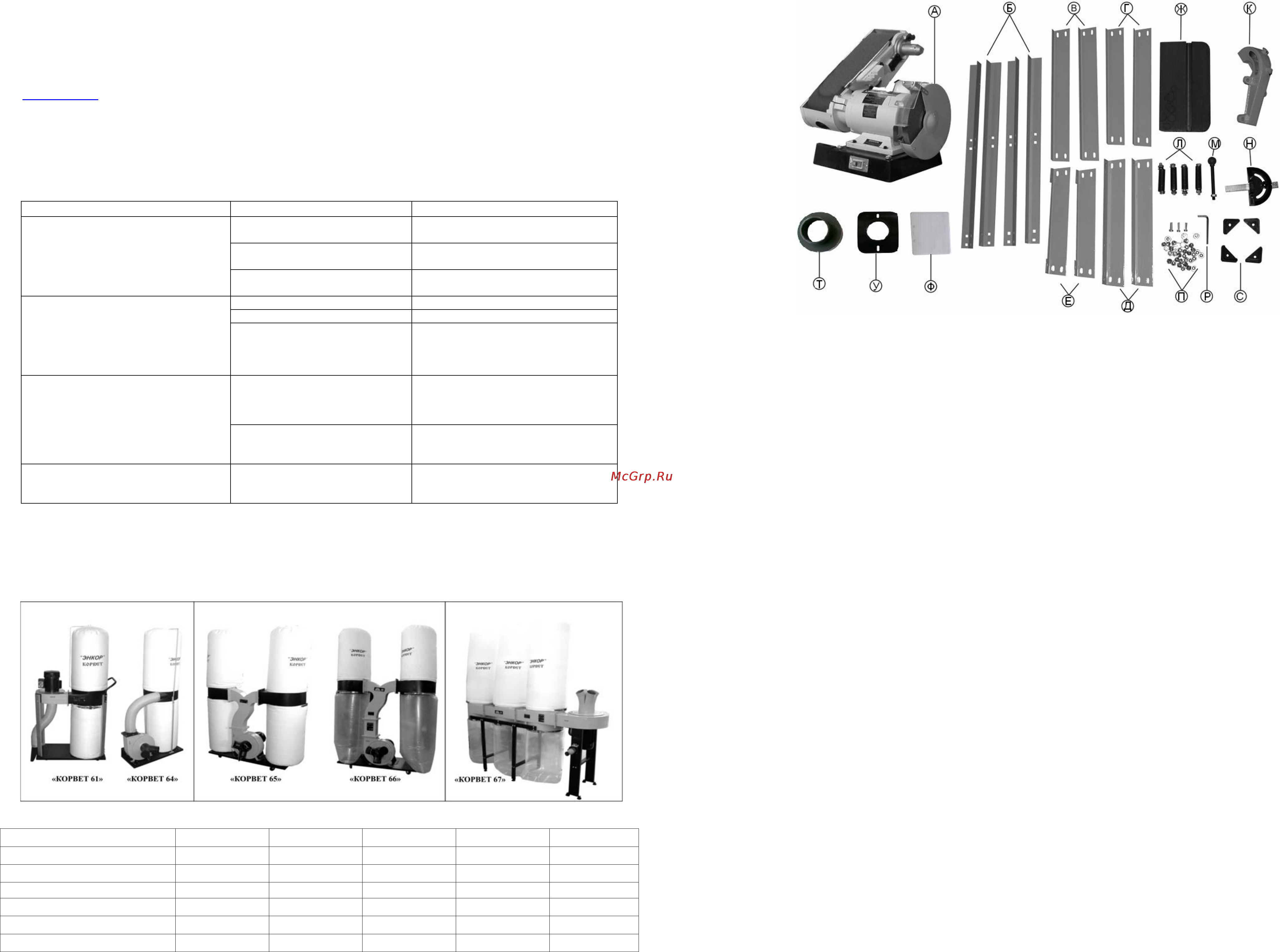

Рис.1 4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе с машиной
ПРЕДУПРЕЖДЕНИЕ: не подключайте машину к сети питания до тех пор, пока внимательно не
ознакомитесь с изложенными в «Руководстве» рекомендациями и не изучите все пункты
настройки и регулировки машины.
4.1.1. Ознакомьтесь с устройством, назначением и максимальными возможностями вашей
машины
4.1.2. Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства.
4.1.3. Выработайте в себе привычку: прежде чем включать машину, убедитесь в том, что все
используемые при настройке инструменты удалены с рабочего стола.
4.1.4. Место проведения работ должно быть ограждено. Содержите рабочее место в чистоте, не
допускайте загромождения посторонними предметами
. Не допускайте использование машины в
помещениях со скользким полом, например, засыпанном опилками или натертым воском.
4.1.5. Запрещается работа машины в помещениях с относительной влажностью воздуха более 80%.
Позаботьтесь о хорошем освещении рабочего места и свободе передвижения вокруг машины.
4.1.6. Дети и посторонние лица должны находиться на безопасном расстоянии от рабочего места.
Запирайте
рабочее помещение на замок.
4.1.7. Не перегружайте машину. Ваша работа будет выполнена лучше и закончится быстрее, если вы
будете выполнять её так, чтобы машина не перегружалась.
4.1.8. Используйте машину только по назначению. Не допускается самостоятельное проведение
модификаций машины, а также использование машины для работ, на которые она не рассчитана.
4.1.9. Одевайтесь правильно.
При работе с машиной не надевайте излишне свободную одежду,
перчатки, галстуки, украшения. Они могут попасть в подвижные детали машины. Всегда работайте в
нескользящей обуви и убирайте назад длинные волосы.
4.1.10. Всегда работайте в защитных очках: обычные очки таковыми не являются, поскольку не
противостоят ударам; работайте с применением наушников для уменьшения воздействия
шума. При
работе стойте на диэлектрическом коврике.
4.1.11. При работе используйте систему пылеудаления.
4.1.12. При отсутствии на рабочем месте эффективных систем пылеудаления необходимо
использовать индивидуальные средства защиты дыхательных путей (респиратор), пыль при
обработке некоторых пород древесины, может вызывать аллергические осложнения.
4.1.13. Сохраняйте правильную рабочую позу и равновесие, не наклоняйтесь над вращающимися
деталями
и агрегатами и не опирайтесь на работающую машину.
4.1.14. Контролируйте исправность деталей машины, правильность регулировки подвижных деталей,
соединений подвижных деталей, правильность установок под планируемые операции. Любая
неисправная деталь должна немедленно ремонтироваться или заменяться.
4.1.15. Содержите машину в чистоте, в исправном состоянии, правильно ее обслуживайте.
4.1.16. Перед началом любых работ по настройке или
техническому обслуживанию машины
отсоедините вилку шнура питания машины от розетки электросети.
4.1.17. Используйте только рекомендованные комплектующие. Соблюдайте указания, прилагаемые к
комплектующим. Применение несоответствующих комплектующих может стать причиной несчастного
случая.
4.1.18. Не оставляйте машину без присмотра. Прежде чем покинуть рабочее место, выключите
машину, дождитесь полной остановки рабочего вала и отключите вилку шнура
питания из розетки
электросети.
