2
1. ОБЩИЕ УКАЗАНИЯ
1.1 Комбинированная шлифовально-заточная машина модели "КОРВЕТ 55" (далее машина) предназначена для
шлифования поверхностей заготовок из древесины с помощью движущейся в плоскости от 0
0
до 90
0
шлифовальной ленты, а также для заточки режущего инструмента вращающимся в вертикальной плоскости
шлифовальным камнем.
1.2. Машина предназначена для эксплуатации в следующих условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
1.3. Если машина внесена в зимнее время в отапливаемое помещение с улицы или из
холодного помещения, не
распаковывайте и не включайте ее в течение 8 часов. Машина должна прогреться до температуры окружающего
воздуха. В противном случае машина может выйти из строя при включении из-за сконденсировавшейся влаги на
деталях электродвигателя.
1.4. Приобретая машину, проверьте ее работоспособность, комплектность, наличие гарантийных талонов в
руководстве по эксплуатации, дающих право
на бесплатное устранение заводских дефектов в период
гарантийного срока при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа
продавца.
1.5. После продажи машины претензии по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры машины приведены в таблице 1.
Таблица 1
Наименование параметра Значение параметра
1. Номинальное напряжение питания, В 220 ± 22
2. Частота сети, Гц 50
3. Род тока
переменный,
однофазный
4. Номинальная потребляемая мощность, Вт 750
5. Тип двигателя асинхронный
6. Передача прямая
7. Скорость ленты, м/мин. 550
8. Ширина ленты, мм 150
9. Длина ленты, мм 1230
10. Частота вращения шлифовального камня на холостом ходу, об/мин 1420
11. Угол поворота ленточно-шлифовального узла , град. 0
0
-90
0
12. Угол наклона рабочего стола шлифовальной ленты , град.
вверх
вниз
0
0
-20
0
0
0
-45
0
13. Шлифовальный камень:
диаметр, мм
толщина, мм
диаметр посадочного отверстия, мм
250
25
20
14. Масса, кг 55
2.2. По электробезопасности машина модели "КОРВЕТ 55" соответствует I классу защиты от поражения
электрическим током.
В связи с постоянным совершенствованием технических характеристик моделей оставляем за собой
право вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет
прилагаться отдельным листом к «Руководству».
3. КОМПЛЕКТНОСТЬ (Рис.1)
3.1. В комплект поставки входит:
А. Машина 1 шт. Н. Транспортир 1 шт.
Б. Ножка основания 4 шт. П. Крепеж 1 компл.
В. Планка нижняя длинная 2 шт. Р. Ключ шестигранный 1 шт.
Г. Планка нижняя короткая 2 шт. С. Подушка 4 шт.
Д. Планка верхняя длинная 2 шт. Т. Втулка переходная 1 шт.
Е. Планка верхняя короткая 2 шт
. У. Патрубок пылесборника 1 шт.
Ж. Рабочий стол
(ленточно-шлифовального узла)
1 шт. Ф. Экран защитный
(заточного узла)
1 шт.
К. Кронштейн (рабочего стола
ленточно-шлифовального узла)
1 шт Руководство по эксплуатации 1 экз.
Л. Комплект крепежа для соединения
машины и основания
1 шт. Упаковка 1 шт.
М. Рукоятка механизма натяжения
шлифовальной ленты
1 шт
.
Код для заказа 10255
11
2.Опора роликовая
Для создания удобства при работе с машиной рекомендуем приобрести опору роликовую (Рис.А1), которая
облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и при передаче готового
изделия после обработки.

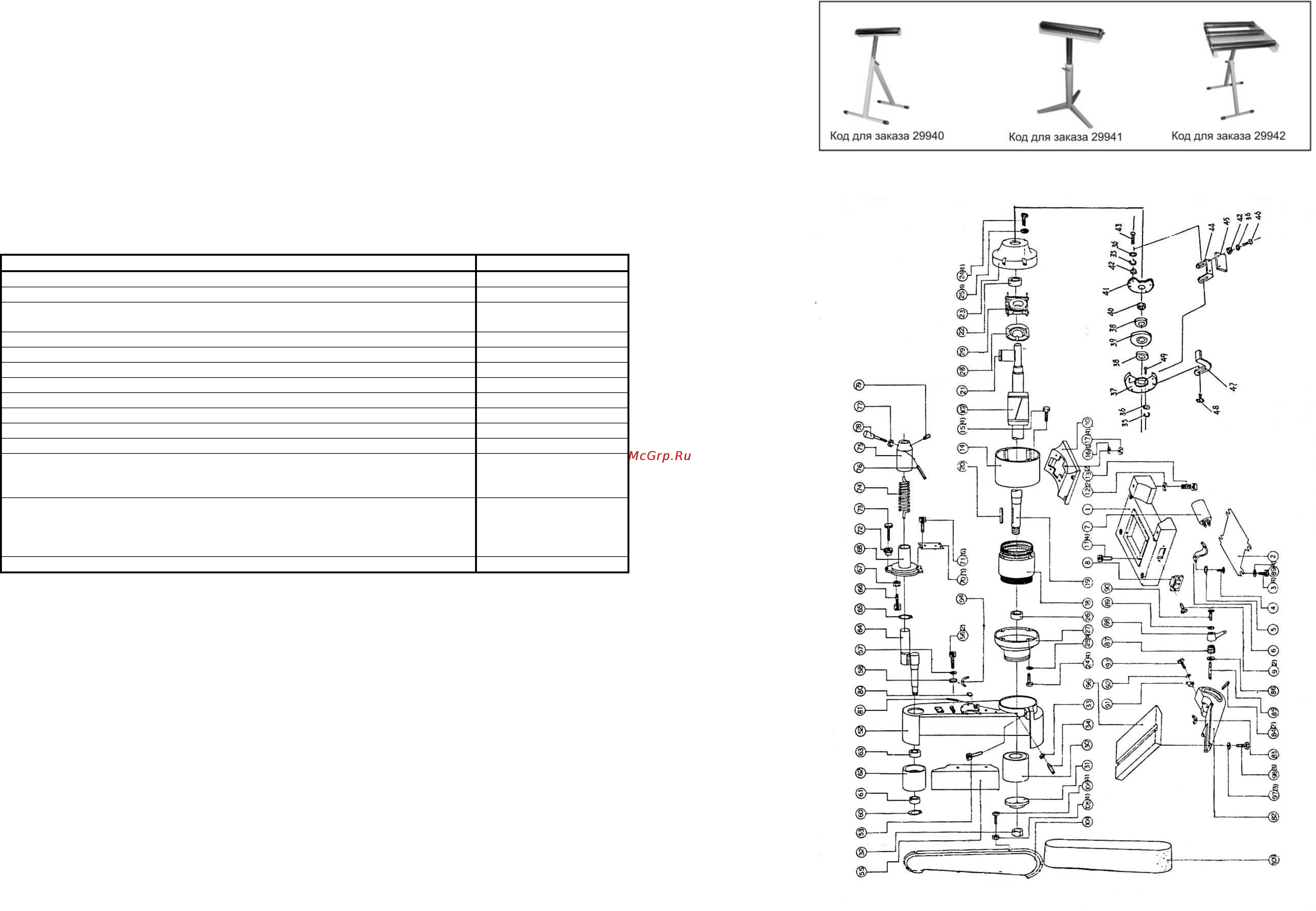

СХЕМА СБОРКИ МАШИНЫ «КОРВЕТ 55»(Рис.13)
