8
10.1. Контроль высоты барабана (Рис. 8)
Установка высоты шлифовального барабана (19), Рис.6,9, регулируется вращением маховика регулировки
высоты шлифовального барабана (8). Установка высоты шлифовального барабана (19) контролируется по
шкале (11)
ПРИМЕЧАНИЕ: Глубина шлифования поверхности материала устанавливается с учетом нескольких
параметров: твердость материала, ширина поверхности обрабатываемого материала и скорость
подачи. Все эти параметры учитываются при определении толщины
снимаемого материала во
время каждого прохода. Никогда не следует снимать за один проход больше 3мм. Изменять
скорость подачи необходимо для предотвращения горения материала и обеспечения гладкой
шлифованной поверхности на различных типах материалов разной толщины. Рекомендуется
снимать 0.4 мм или менее для мягких пород древесины и при использовании крупнозернистого
абразива, и 0.2 мм для
твердых пород и мелкозернистого абразива. При выборе скорости подачи
обрабатываемого материала, следует учитывать, что чем шире и тверже материал, тем медленнее
скорость подачи.

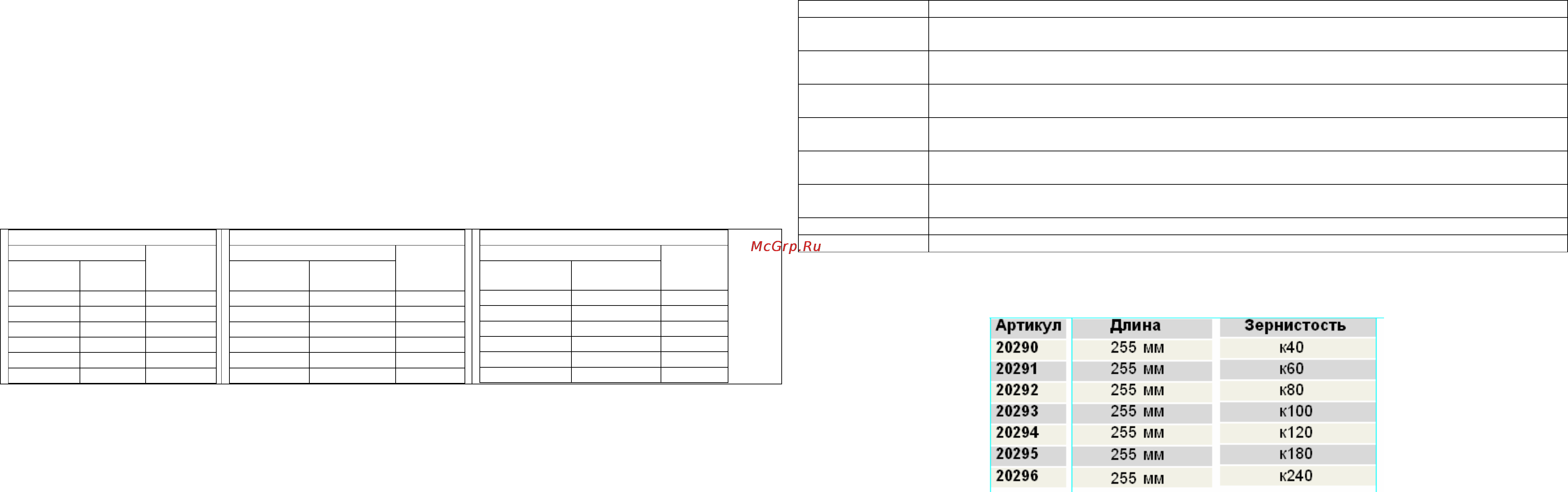

Таблица (рекомендованных режимов)
Глубина шлифования, мм
Твердость заготовки
Мягкая
древесина
Твердая
древесина
Ширина
заготовки,
мм
2,4 1,4 менее 50
1,8 1,2 100-150
1,2 1 150-200
0,1 0,8 250-300
0,8 0,6 300-350
0,4 0,2 350-400
Глубина шлифования, мм
Шлифлента
Грубое
шлифование
Финишное
шлифование
Ширина
заготовки,
мм
3 1,6 менее 50
2,2 1,2 100-150
2 0,8 150-200
1,2 0,6 250-300
0,8 0,4 300-350
0,6 0,2 350-400
Глубина шлифования, мм
Скорость подачи
Минимальная Максимальная
Ширина
заготовки
, мм
3 2 менее 50
2,2 1,6 100-150
1,6 1,2 150-200
1,2 0,8 250-300
0,8 0,6 300-350
0,6 0,4 350-400
Сравнение с рейсмусовым станком показывает, что при обработке поверхности на шлифовальной машине
снимается меньшая толщина материала, тогда как рейсмусовый станок делает более глубокие проходы.
10.2.Шлифование (Рис. 8)
10.2.1. При отключенной машине установите заготовку на стол подачи (3) и продвиньте ее до точки, в
которой можно регулировать высоту шлифования до равной толщины
заготовки в самой высокой точке
заготовки. Уберите заготовку, установите глубину шлифования с помощью маховика регулировки высоты
(8).
10.2.2. Подсоедините к патрубку пылесборника пылесос для сбора стружки и древесной пыли (см.раздел
11).
10.2.3. Включите устройство для сбора пыли.
10.2.4. Включите машину. Включение и выключение машины осуществляется с помощью выключателя (13).
Регулятором движения подающей ленты
стола подачи (14) отрегулируйте скорость подачи стола в
соответствии с требованиями к шлифованию и ширины заготовки.
10.2.5. Установите заготовку на стол подачи (3), чтобы подающая лента (22) стола подачи (3) затянула
заготовку, и началось шлифование. Длинные заготовки должны иметь опору во время подачи. После того
как шлифование началось, перейдите на сторону выхода заготовки, чтобы принять
и поддержать заготовку
при выходе из шлифовальной машины.
ПРИМЕЧАНИЕ: Не прилагайте усилие к заготовке по мере того, как она проходит через
шлифовальную машину, так как это может вызвать неравномерное шлифование поверхности.
11. РАСХОДНЫЕ МАТЕРИАЛЫ
Обычно шлифование начинается с более крупной зернистости и постепенно зернистость
уменьшается до получения обработки нужного качества
и нужных размеров. Выбор начальной
зернистости зависит от начального состояния заготовки (шероховатая, гладкая и т.д.), размеров,
твердости древесины и желаемого результата. Ниже даны некоторые общие правила выбора
зернистости шлифовального материала (Таблица 3).
9
Таблица 3
ЗЕРНИСТОСТЬ ИСПОЛЬЗОВАНИЕ И ХАРАКТЕРИСТИКИ
40
Очень грубая шлифовка: максимальное снятие массы материала, удаление смолы,
выравнивание, удаление наплывов, снятие краски.
60
Менее грубая шлифовка: удаление средней массы материала, обработка поверхности,
удаление клея, сглаживание торцов.
80
Средняя зернистость: легкая обработка поверхности, удаление клея, сглаживание торцов,
удаление следов строгания.
100
Средняя зернистость: легкая обработка поверхности, сглаживание торцов, удаление следов
строгания.
120
Средне-мелкая зернистость: легкая обработка поверхности, корректировка тонких
заготовок.
150
Мелкая зернистость: минимальное удаление материала, подготовка поверхности к конечной
шлифовке, корректировка размеров тонких заготовок.
180 Мелкая зернистость: конечная шлифовка.
220 Очень мелкая зернистость: финишная шлифовка.
ООО «ЭНКОР - Инструмент - Воронеж» предлагает приобрести для Вашей шлифовальной машины (Таблица 4).
Таблица 4. Ленты шлифовальные
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Не приступайте к техническому обслуживанию машины пока не убедитесь, что она
отключена от источника электрического тока (вилка шнура питания отсоединена от питающей розетки).
Внимательный уход за машиной и соблюдение чистоты на рабочем месте необходимы. Это будет залогом
безаварийной работы машина и исключит возможный травматизм.
12.1. Обслуживание
машины
Содержите машину и рабочее место в чистоте. Не допускайте накапливание пыли на машине и внутри корпуса.
освобождайте все узлы и детали от пыли и посторонних предметов. Ежедневно очищайте накопившуюся пыль с
машины пылесосом или сжатым воздухом.
Заменяйте изношенные детали по мере необходимости. Электрические шнуры, в случае износа, повреждения
следует заменять
немедленно в условиях сервисного цента.
Содержите вашу шлифовальную машину в чистоте. Удаляйте накопившиеся опилки с барабана и деталей
машины. Систематически удаляйте налипшую смолу керосином или салфеткой, смоченной в специальном
растворе для удаления смолы.
Необходимо соблюдать несколько основных правил для обеспечения надежности и долговечности Вашей
шлифовальной машины:
-Периодически смазывайте подвижные детали
смазочными материалами, не содержащими бензин, включая
резьбовой блок регулировки высоты барабана, скользящие поверхности, механизм контроля глубины.
-Периодически проверяйте прочность закрепления всех резьбовых соединений рамы с двигателем шлифовального
барабана, двигателем стола подачи, шлифовального барабана, стола подачи, Рис.4,9.
-Содержите подающую ленту шлифовального барабана в чистоте.
-Используйте только чистую шлифовальную бумагу.
-
Периодически проверяйте регулировки подающего стола и барабана. Регулируйте по мере необходимости.
