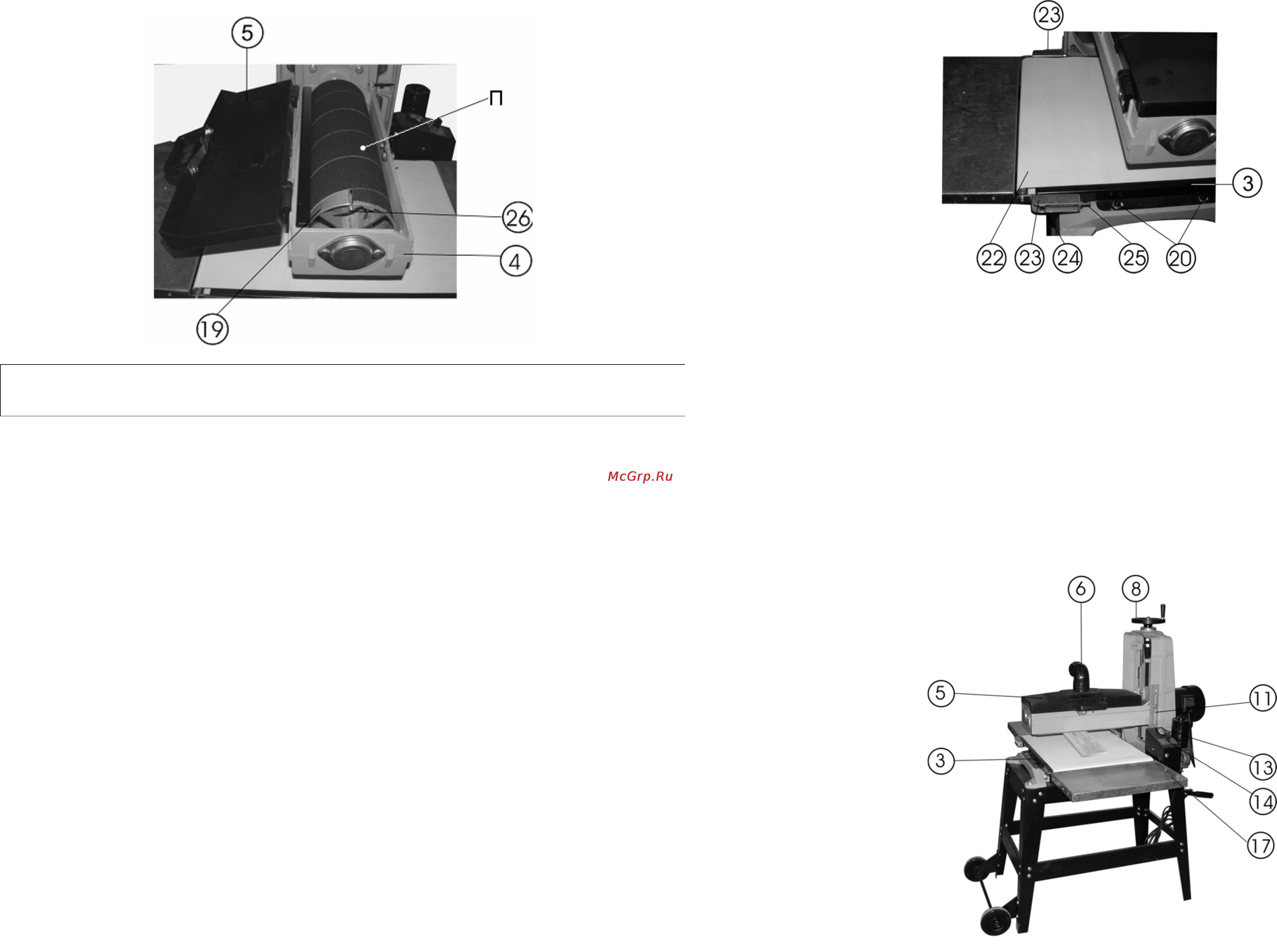

12.2. Установка шлифовальной ленты (Рис. 9)
Рис. 9
ПРЕДУПРЕЖДЕНИЕ: Для предотвращения серьезных травм персонала, всегда отключайте
шлифовальную машину от источника питания перед ее обслуживанием или перед заменой
абразивных лент.
12.2.1. Абразивные ленты поступают в виде полос, отрезанных по размеру, и не требуют специальных
измерений или обрезки перед установкой. Абразивные полосы сужены по концам для того, чтобы их можно
было обернуть вокруг барабана, обеспечивая равномерную шлифовальную поверхность. Вы можете
нарезать собственные полосы от рулона используя имеющуюся шлифовальную полосу как шаблон.
12.2.2.
Убедитесь, что машина отключена от источника питания.
12.2.3.Откройте крышку пылесборника (5).
12.2.4.Используя готовую, отрезанную шлифовальную ленту (П) или ленту, которая уже отрезана по
шаблону, можно начинать ее установку, вставляя зауженный конец в шлиц с левой стороны барабана (19),
отжав зажим (26).
Вставьте в шлиц приблизительно 25мм зауженного конца шлифовальной ленты. Зафиксируйте вставленный
конец шлифовальной ленты (П), приведя отжатый зажим (26) в рабочее положение.
12.2.5. Когда шлифовальная лента (П) закреплена в левом зажиме (26), станьте спереди машины и оберните
шлифовальную ленту (П) вокруг барабана (19). Вращайте барабан (19) от себя левой рукой, сохраняя натяжение
шлифовальной ленты (П)
правой рукой при наматывании ленты (П) на барабан (19). Оберните шлифовальную
ленту (П) радиально вокруг барабана (19). Убедитесь, что не произошло наложение шлифовальной ленты (П) во
время обертывания. Шлифовальная лента (П) должна быть обернута так, чтобы был небольшой зазор, но не
наложение.
Когда барабан (19) полностью обернут с необходимым натяжением, вставьте зауженный конец в
шлиц
барабана (19). 12.2.6.Правой рукой полностью разожмите губки зажима (26). Вставьте зауженный конец
шлифовальной ленты (П) и закрепите зажим (26). Зажим (26) закрепит и натянет шлифовальную ленту и
сохранит натяжение в случае растяжения шлифовальной ленты во время работы.
12.2.7Закройте крышку пылесборника (5).
ПРИМЕЧАНИЕ: В некоторых случаях шлифовальная лента растягивается и может возникнуть
необходимость отрегулировать зажим
, переместив место зажима на шлифовальной ленте. Убедитесь,
что натяжение шлифовальной ленты сохраняется после продолжительного использования машины.
12.3. Замена ленты стола подачи
Необходимыми причинами замены ленты стола подачи служат: естественный износ, случайный контакт во
время работы со шлифовальной лентой, износ, вызванный смещением ленты подающего стола или
чрезмерное налипание древесной смолы, которую невозможно
удалить.
12.3.1. Отключите машину от источника питания. Маховиком регулировки высоты шлифовального барабана (8)
поднимите шлифовальный барабан в максимально высокое положение. Уменьшите натяжение ленты стола
подачи (См. п. 9.3 - Регулировка ленты стола подачи). Выкрутите крепёжные болты стола подачи (3). Поднимите
стол подачи (3), снимите отработанную подающую ленту (22), Рис. 7.
12.3.2. Для установки новой ленты стола подачи выполните
п.12.3.2 в обратном порядке.
12.3.3. Отцентрируйте новую ленту и отрегулируйте натяжение новой ленты. (См. п. 9.3 - Регулировка ленты
стола подачи).
7
Рис. 7
9.3 Регулировка ленты стола подачи
Иногда может потребоваться регулировка подающей ленты (22) стола подачи (3) из-за нормального растяжения по
мере эксплуатации или неправильного натяжения. Идеально подающая лента (22) должна перемещаться по центру
стола подачи (3), а не уходить в сторону, Рис.7.
9.3.1.Механизмы регулировки (23) подающей ленты (22) расположены по обе стороны стола подачи (3), Рис.7.
9.3.2.
Регулировка увеличения или уменьшения натяжения подающей ленты (22) осуществляется вращением
отвёрткой винта (24) в соответствующую сторону, удерживая ключом гайку (25), Рис.7. Машина отвёрткой и ключом
не комплектуется.
9.3.3. Регулировка смещения подающей ленты (22) осуществляется путем увеличения или уменьшения натяжения
подающей ленты (22) регулировочными винтами (24). Например, при смещении вправо натяните левую сторону
или ослабьте правую. Излишне сильное
натяжение подающей ленты (22) может привести к поломке, Рис.7.
ПРИМЕЧАНИЕ: Из-за ширины ленты стола подачи необходимость регулировки ее движения может не сразу
стать очевидной! Чтобы увидеть эффект регулировки необходимо увеличить скорость движения ленты
стола подачи. При необходимости еще раз повторите регулировки с приращениями приблизительно ¼
оборота для получения правильного результата.
10.
ОСНОВНЫЕ ОПЕРАЦИИ
Рис. 8
Содержание
- Корешок 1 на гарантийный ремонт 2
- Корешок 2 на гарантийный ремонт 2
- 5 подключение машины к источнику питания внимание проверьте соответствие напряжения источника питания и соединений требованиям вашей машины внимательно изучите табличку с техническими данными на машине 5 электрические соединения требования к шнуру питания запрещается переделывать вилку шнура питания машины если она не стыкуется с розеткой питающей сети квалифицированный электрик должен установить соответствующую розетку розетка к которой подключается машина обязательно должна иметь заземляющий контакт при повреждении шнура питания его необходимо заменить замену должен производить только изготовитель или сертифицированный сервисный центр 5 требования к электродвигателю внимание для исключения опасности повреждения электродвигателя регулярно очищайте электродвигатель от пыли таким образом обеспечивается его беспрепятственное охлаждение если электродвигатель не запускается или внезапно останавливается при работе сразу же отключите машину отсоедините вилку шнура питания машины от розетки и 6
- Детали и схемы сборки шлифовальной машины корвет 57 6
- До 15м 1 5 м 6
- Предупреждение машина должна быть заземлена через розетку с заземляющим контактом 6 распаковка 6 откройте упаковку извлеките машину и все комплектующие 6 проверьте комплектность машины 7 сборка машины рис 6
- Сборка основания машины рис 2 7 для закрепления нижних планок в между двумя стойками основания б используйте четыре гайки и четыре винта с квадратными подголовками из комплекта крепежа к 7 соберите вторую нижнюю планку в со второй парой стоек основания б 7 используйте восемь болтов с квадратным подголовком и гайками для закрепления двух оставшихся нижних планок г 7 используйте четыре болта с квадратным подголовком для крепления каждой длинной верхней планки д к стойкам б 7 используйте четыре болта с квадратным подголовком для крепления каждой короткой верхней планки е к стойкам б 7 закрепите все гайки и установите на стойки основания б резиновые опоры н 6
- 7 крепление машины к основанию рис 7
- Возможные неисправности и методы их устранения главным в получении оптимальных результатов при использовании машины является правильная регулировка при проверке регулировок и установок обратите внимание на то что если вы меняете одну регулировку она часто оказывает влияние на другие регулировки лучше всего проверить все регулировки во время устранения неисправности таблица 5 неисправность возможная причина действия по устранению 7
- Машина состоит из следующих сборочных единиц и деталей рис 7
- Опора роликовая 2 основание 3 стол подачи конвейерный 4 кожух шлифовального барабана 5 крышка пылесборника 6 патрубок пылесборника 7 винт установки высоты шлифовального барабана 8 маховик установки высоты шлифовального барабана 9 болт крепёжный 10 электродвигатель шлифовального барабана 11 шкала установки высоты шлифовального барабана 12 электродвигатель стола подачи 13 выключатель 14 регулятор движения подающей ленты стола подачи 15 блок управления 16 удлинитель стола 17 ручка для перемещения машины 7
- Рис 7
- Сервисный центр корвет тел факс 4732 39 24 86 619 645 e mail petrovich enkor ru e mail orlova enkor ru изготовитель шанхай джое импорт энд экспорт ко лтд китай рм 339 551 лаошанучун пудонг шанхай п р импортер ооо энкор инструмент воронеж 394018 воронеж пл ленина 8 тел факс 4732 39 03 33 e mail opt enkor ru 7
- Устройство машины 8 устройство машины рис 7
