6
9.РЕГУЛИРОВКИ
ВНИМАНИЕ: Никогда не выполняйте какие-либо регулировки при включенной машине. Это может
привести к травме.
Ваша машина была собрана и полностью отрегулирована на заводе- изготовителе. Во время
транспортировки регулировки могут нарушиться, поэтому перед началом эксплуатации регулировки
необходимо проверить еще раз.
9.1. Отклонение шлифовального барабана. (Рис.4)
Перед началом шлифования важно, чтобы установка барабана обеспечивала во время работы
минимальное отклонение вверх. Существуют три главные причины сильного отклонения при
шлифовании:
- Чрезмерная глубина шлифования. Уменьшите глубину шлифования для снижения давления на узел
шлифовального барабана
-Слабо затянуты винты усилия подъема. (См. п. 9.2.1)
-Слабо затянуты крепежные болты шлифовального барабана. Проверьте усилие затяжки четырех
крепёжных болтов (9) – 2 верхних и 2 нижних - и затяните, если нужно.
9.2. Регулировка установки шлифовального барабана.
9.2.1. Проверьте регулировку винтов (18) усилия
подъема. Винты (18) следует отрегулировать так, чтобы
установка высоты шлифования с помощью маховика (8) была плавной, но, в то же время, достаточной для
ограничения отклонения барабана. Если винты (18) закреплены слишком слабо, то барабан будет
отклоняться во время работы, и поверхность шлифовки будет неровной. Если винты (18) затянуты
слишком туго, то высоту барабана будет
тяжело устанавливать, Рис. 5.

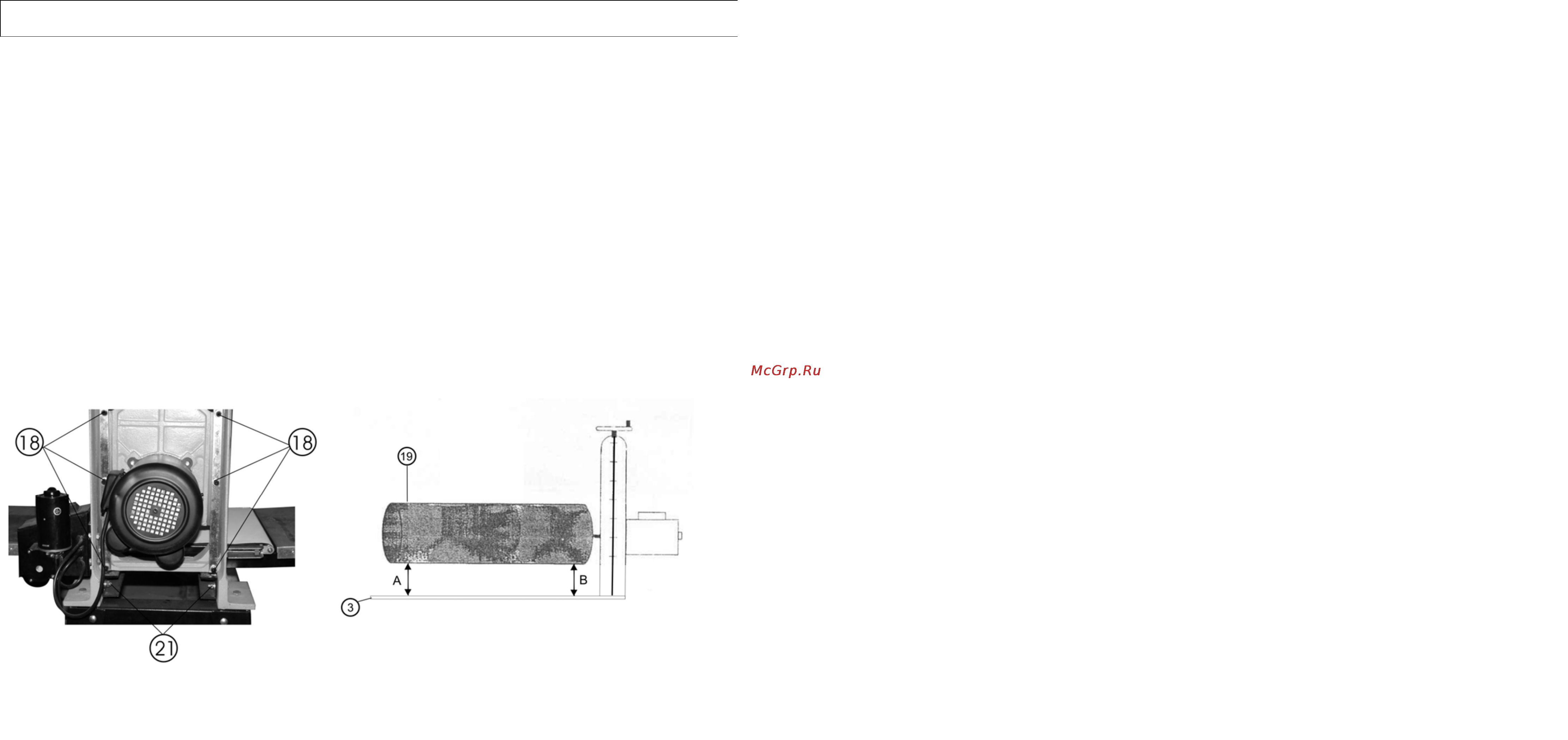

Рис. 5 Рис. 6
9.2.2. Проверьте установку шлифовального барабана (19) относительно стола подачи (3), сняв сначала
шлифовальную ленту с барабана (19). Цель данной регулировки заключается в том, чтобы были равны
расстояния А и В, что обеспечивает параллельность барабана относительно стола подачи (3) и,
соответственно, равномерную шлифовку, Рис. 6.
Если размер А больше или меньше чем размер В не более
чем на 0.5мм выполните следующее:
- Ослабьте два крепежных болта (20) стола подачи (3), Рис. 7
- Подставьте одну или две регулировочные прокладки (не входят в комплект поставки) по мере
необходимости под край стола подачи (3) Рис. 7
-Закрепить крепёжные болты (20) стола подачи (3) Рис. 7. Еще раз проверить размеры А и В
-После пробного шлифования
произвести инструментальное измерение однородности по толщине
обработанной заготовки.
Если размер А больше или меньше размера В более чем на 0.5 мм. выполнить следующее:
- Ослабить два передних и два задних регулировочных болта (21) Рис. 5
- С помощью маховика (8) опустить барабан (19), отрегулировать регулировочными болтами (21)
расстояния А и В до параллельности Рис.6. Закрепить болты (21).
- После пробного шлифования произвести инструментальное измерение однородности по толщине
обработанной заготовки. При необходимости повторить описанную выше регулировку.
11
13. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Машина модели "КОРВЕТ 57"
Зав. № ______________ соответствует требованиям ТУ-4833-009-44744687-2003,
ГОСТ Р МЭК 1029-1-94, ГОСТ Р МЭК 1029-2-4-96, ГОСТ Р 12.1.003-83, ГОСТ Р 51318.14.1-99, ГОСТ Р 51318.14.2-99,
обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и признан годныма к
эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу электрических машин модели «Корвет» при соблюдении условий
хранения, правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по
эксплуатации.
Гарантийный срок – 12 месяцев с момента продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации
электрической машины в период
гарантийного срока. В случае нарушения работоспособности электрической
машины в течение гарантийного срока владелец имеет право на ее бесплатный ремонт.
В гарантийный ремонт принимается машина при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленную для
ремонта машину с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов
разборки, или попытки разборки электрической машины.
3. Если неисправность электрической машины стала следствием нарушения условий хранения
, попадания
внутрь посторонних предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых
насадок и приспособлений, эксплуатация не предназначенным режущим инструментом, насадками,
дополнительными приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток
статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом
повреждении корпуса и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные
диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и
ленточных машин, фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,
приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые
уплотнения и т.п.
Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца
(услуга платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация электрической машины, которая могла быть выявлена
при продаже. Претензии от третьих лиц не принимаются.
Электрическая машина в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения
нормальной работы электрической машины, например: падение оборотов,
изменение шума, появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе
– прекратить работу и обратиться в Сервис - Центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских
».
Примечание:
Техническое обслуживание электрических машин, проведение регламентных работ, регулировок,
указанных в руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и
оплачиваются согласно действующим расценкам Сервис - Центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
