Yamaha YRS-700 White [2/2] Yrs 700

Yamaha YRS-700 Wh [2/2] Yrs 700
In deze installatiehandleiding wordt getoond hoe u de YRS-700 dient te
monteren. U moet de YRS-700 vóór de ingebruikname monteren.
Raadpleeg de gebruiksaanwijzing voor de veiligheidsinstructies en de
verbindingen.
В настоящем руководстве по установке приведено описание
процесса сборки системы YRS-700. Перед использованием систему
YRS-700 необходимо собрать. Для получения информации о технике
безопасности и подключении обратитесь к Инструкции по
эксплуатации.
SURROUND SOUND TV STAND
MEUBLE TV SURROUND
YRS-700
Installatiehandleiding
Руководство по установке
Maximale lading
Максимальная нагрузка
45 kg
10 kg
20 kg
NEDERLANDS РУССКИЙ
■ Opgelet!
● De montage van de met een -symbool aangeduide onderdelen moet
door twee personen worden uitgevoerd. Probeer nooit het apparaat in uw
eentje te monteren, omdat er anders kans op verwondingen en/of schade
aan het apparaat bestaat.
● Gebruik geen elektrisch gereedschap voor de montage.
● Als u onderdelen vastmaakt met meer dan 2 schroeven, schroeft u eerst
alle schroeven half vast, en draait u ze pas daarna volledig aan.
● Plaats het hoofdapparaat op een zachte doek om krassen op de vloer en
het hoofdapparaat te vermijden.
● Oefen geen kracht uit op het luidsprekerrooster; dit onderdeel kan snel
beschadigd raken.
● Plaats het apparaat na de montage op een stabiel oppervlak.
● Reinig het apparaat indien nodig met een zachte, droge doek. Gebruik
nooit alcohol, wasbenzine of thinner.
● Installeer uw tv in overeenstemming met de instructies van de fabrikant
om te verhinderen dat deze omvalt.
■ Внимание!
● Для выполнения сборки требуется два или несколько человек,
особенно для выполнения операций, отмеченных данным значком
. Попытка собрать данное устройство самостоятельно может
привести к травме или повреждению системы.
● Не используйте электрический инструмент при сборке.
● В том случае, если для крепления деталей используется более
2 винтов, сначала затяните все винты наполовину, а затем затяните
их до конца.
● Разместите основной блок на мягкой ткани, чтобы не поцарапать пол
и основной блок.
● Не прилагайте излишних усилий к решетке громкоговорителя, так
как ее можно легко повредить.
● После сборки установите систему на устойчивой поверхности.
●
Для поддержания системы в чистоте протирайте ее поверхность
мягкой сухой тканью. Не используйте спирт, бензин или растворитель.
● Во избежание опрокидывания телевизора устанавливайте его в
соответствии с инструкциями производителя.
Voor de montage hebt u een kruiskopschroevendraaier nodig. Для сборки потребуется крестообразная отвертка.
■ Inhoud van de verpakking
Zorg ervoor dat de volgende items aanwezig zijn; u hebt deze allemaal nodig
om het apparaat te kunnen monteren.
■ Содержимое упаковки
Убедитесь, что в упаковке находятся все перечисленные предметы,
поскольку они необходимы для полной сборки.
● Hoofdtoestel
● Основной блок
● Achterpanelen (links en rechts)
● Задние панели (левая и правая)
● Legplank
● Полка
● Bodempaneel
● Нижняя панель
● Glazen bovenpaneel
● Стеклянная верхняя панель
● Beugels (×2)
● Кронштейны (×2)
● Pinnen (×6)
● Штырьки (×6)
● Grote schroeven M5×30 mm (×6)
Onderlegringen (×6)
● Большие винты M5×30 мм (×6)
Шайбы (×6)
● Middelste achterpaneel
● Центральная задняя панель
● Kleine schroeven M4×10 mm (×12)
● Маленькие винты M4×10 мм (×12)
● Ondersteuningspalen (×2)
● Поддерживающие стойки (×2)
● Klemmen (×5)
● Зажимы (×5)

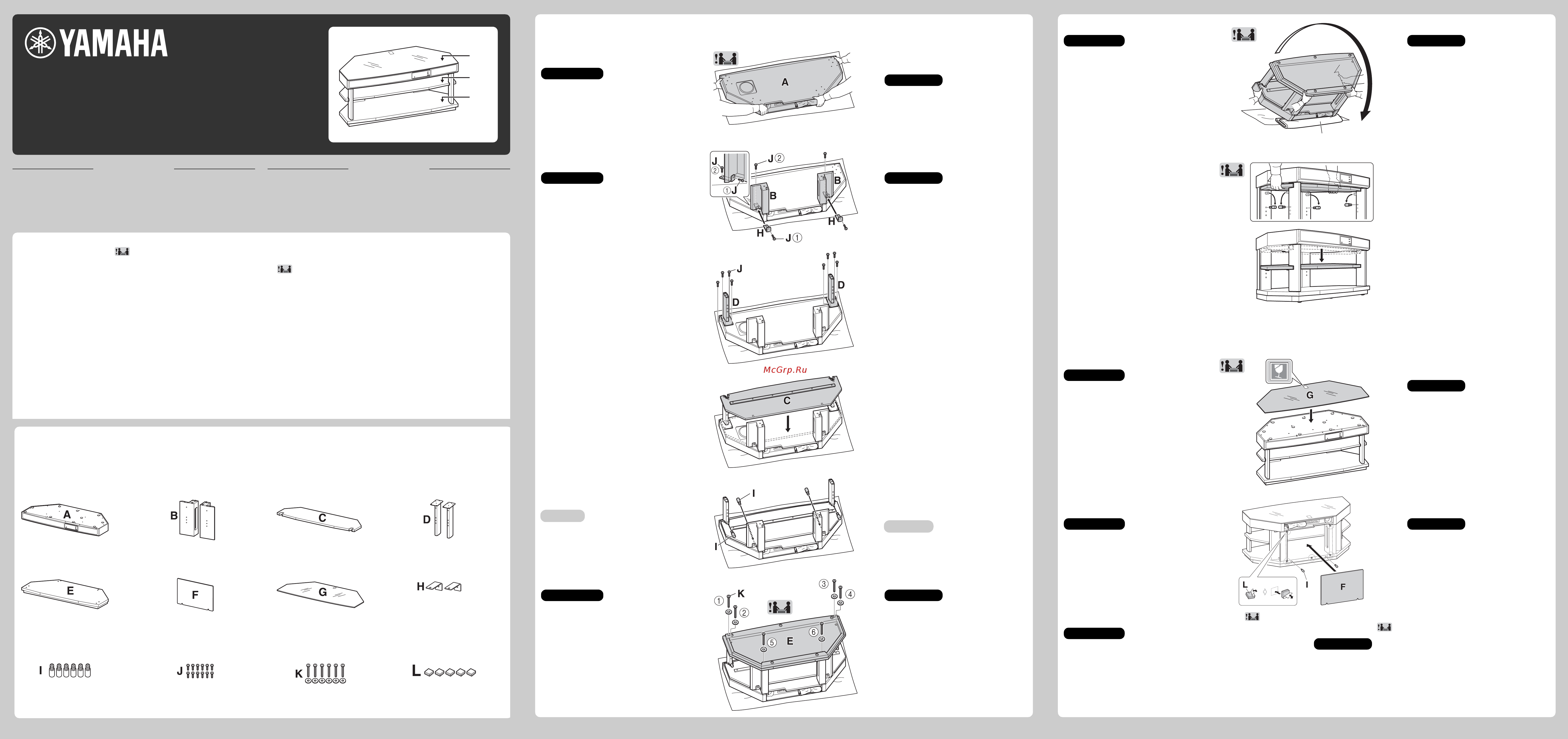

■ Montage
Monteer het meubel ondersteboven.
1. Leg het hoofdapparaat op de vloer.
Leg het hoofdapparaat met de onderkant
naar boven gericht, net zoals het in de
verpakking ligt.
Het netsnoer is verpakt in plastic en
vastgekleefd aan het hoofdapparaat.
Verwijder de kleefband niet voordat het
apparaat op zijn definitieve plaats staat.
■ Сборка
Соберите изделие, предварительно
перевернув его.
1. Расположите основной блок
на полу.
Расположите основной блок на полу в
перевернутом положении, так же как он
находился в упаковке.
Кабель питания завернут в пластиковую
пленку и прикреплен к основному блоку.
Не снимайте ленту, пока основной блок
не будет перемещен в место
окончательной установки.
2. Bevestig de achterpanelen
(links en rechts).
Bevestig de achterpanelen (links en rechts)
met de zijde met één plug naar boven
gericht.
Schroef de kleine schroeven vast in
numerieke volgorde (1 tot 2).
2. Прикрепите задние панели
(левую и правую).
Прикрепите задние панели (левую и
правую) стороной с одним штифтом
вверх, как показано на рисунке.
Затяните маленькие винты в цифровой
последовательности (от 1 до 2).
3. Bevestig de
ondersteuningspalen.
3. Прикрепите
поддерживающие стойки.
4. Schuif de legplank tussen de
steunpoten.
4. Опустите полку между
стойками.
5. Plaats de pinnen in de daarvoor
voorziene openingen om de
legplank tijdelijk te bevestigen.
Maak de legplank tijdelijk vast om te vermijden
dat deze valt wanneer u het meubel omdraait.
5. Вставьте штырьки в
соответствующие отверстия
в нижней панели, чтобы
временно закрепить полку.
Временно закрепите полку, чтобы
предотвратить ее падение во время
переворачивания изделия.
6. Bevestig het bodempaneel.
Wees voorzichtig bij het plaatsen van het
bodempaneel zodat uw vingers niet
geklemd raken.
Schroef de grote schroeven vast in
numerieke volgorde (1 tot 6).
6. Прикрепите нижнюю панель.
Устанавливая нижнюю панель,
соблюдайте осторожность, чтобы не
прищемить пальцы.
Затяните большие винты в цифровой
последовательности (от 1 до 6).
Opmerkingen
Примечания
Opmerkingen Примечания
yTips
yСоветы
Opmerkingen Примечания
7. Draai het apparaat om.
Houd bij het omdraaien van het apparaat
het hoofdapparaat en de tijdelijk
bevestigde legplank goed vast zodat uw
vingers niet geklemd raken tussen de
legplank en het bodempaneel.
Plaats een doek of iets gelijkaardigs onder
de rand van het apparaat, zoals
weergegeven. Leg het apparaat eerst op
de achterzijde en zet het vervolgens recht.
Oefen geen druk uit op de voorzijde van de
luidspreker.
7. Переверните блок.
При переворачивании системы
придерживайте основной блок и
временно закрепленную полку, чтобы
не прищемить пальцы между полкой
и нижней панелью.
Подложите одеяло и т.д. под край
системы, как показано на рисунке.
Сначала переверните систему на
заднюю панель, а затем поставьте
вертикально.
Не надавливайте на переднюю крышку
динамика.
8. Plaats de pinnen voor de
legplank op de gewenste
hoogte.
8. Переместите штырьки, чтобы
отрегулировать высоту
полки.
9. Verwijder de kleefband
waarmee het netsnoer
bevestigd is aan het
hoofdapparaat.
9. Снимите пленку, крепящую
кабель питания к основному
блоку.
10
. Plaats het glazen bovenpaneel.
Plaats het glazen bovenpaneel met de
waarschuwingssticker naar boven gericht.
Verwijder de waarschuwingssticker niet.
10
. Установите верхнюю
стеклянную панель.
Верхнюю стеклянную панель следует
устанавливать наклейкой с
предупреждением вверх.
Не снимайте со стекла наклейку с
предупреждением.
11
. Bevestig het middelste
achterpaneel.
Verwijder de folie van de klemmen, en
bevestig deze zoals weergegeven op de
afbeelding.
Breng de inkeping in het middelste
achterpaneel op een lijn met de pinnen die
bevestigd zijn in het bodempaneel.
11
. Прикрепите центральную
заднюю панель.
Снимите бумажную подложку с
зажимов, затем прикрепите зажимы, как
показано на рисунке.
Совместите выемки центральной задней
панели со штырьками, прикрепленными
к нижней панели.
12
. Zet het apparaat op de gewenste plaats.
Zorg ervoor dat u genoeg ruimte vrijlaat tussen het apparaat en de muur
om te vermijden dat de stekker beschadigd raakt bij het plaatsen van het
apparaat tegen de muur.
Plaats geen toestellen op de legplank voor het apparaat op de gewenste
plaats staat.
Het middelste achterpaneel kan verwijderd worden van de houders.
12
. Переместите систему в место окончательной
установки.
Обязательно оставьте достаточно места позади системы, чтобы
предотвратить повреждение разъема при установке системы у
стены.
Не размещайте устройства на полке до окончащзтельной установки
системы.
Снимите центральную заднюю панель с фиксаторов.
Opmerkingen
Deken
Покрывало
Примечания
Opmerkingen
Примечания
Opmerkingen Примечания
Opmerkingen
Примечания
Printed in Indonesia WV87440-1 [It/Es] [Nl/Ru] © 2010 Yamaha Corporation
