4. УСТРОЙСТВО АНТЕННЫ
4.1 Общий вид антенн приведен на рисунке 1.
4.2 Антенна BAS-1333 Гроза представляет собой антенну дециметрового диапазона «волновой канал» (4) с узлами крепле-
ния вибраторов метрового диапазона (5) и рефлекторов дециметрового диапазона (6). Вибраторы метрового диапазона (7)
крепятся под углом 120 градусов в горизонтальной плоскости, рефлекторы дециметрового диапазона (8) крепятся
аналогично, но в вертикальной плоскости.
На траверсе (1) закреплено согласующее устройство (2) с усилителем. Траверса является разъемной и состоит из задней (1.1)
и передней (1.2) частей, соединяемых двумя П-образными скобами (1.3).
Для монтажа антенны на мачту имеется узел крепления - U-образная скоба с зубчатым опорным узлом (3).
Подключение антенны к телевизору осуществляется коаксиальным кабелем через F-разъем, расположенный на нижней
поверхности коробки согласующего устройства.
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1 Для безопасного пользования антенной необходимо снабдить ее защитным заземлением. Заземление подключается к
винту находящемуся на узле крепления антенны к мачте.
5.2 При установке антенны на крыше или стене здания, окне или балконе, необходимо соблюдать правила техники
безопасности при производстве высотных работ.
6. ПОРЯДОК СБОРКИ И УСТАНОВКИ
6.1 Вскройте упаковку, убедитесь в комплектности и отсутствии механических повреждений. Все крепежные элементы
должны быть плотно затянуты, электрические проводники не иметь нарушения изоляции.
6.2 Соедините переднюю и заднюю части траверсы как показано на рис.2. Плотно затяните гайки, обеспечивая отсутствие
люфтов между частями траверсы.
6.3 Вставьте гайки М6 в пазы изолятора с небольшим усилием (рис.3 поз.1), затем вставьте наконечники проводников
пазы изолятора, так чтобы они оказались между гайкой и корпусом
изолятора (см. рис.3 поз.2 и 3). Вверните МВ вибраторы в гайки М6 через отверстие в изоляторе и затяните их до упора
(см. рис.3 поз.4). В случае необходимости возможно дотянуть вибраторы с помощью гаечного ключа.
6.4 Из комплекта крепежа возьмите две фигурные пластины, предназначенные для установки рефлекторов
ДМВ-диапазона. Установите их на траверсе (для удобства дальнейшей сборки рекомендуем не протягивать гайки
до упора). Установите два элемента ДМВ-рефлектора как показано на рис.4
6.5 Присоедините коаксиальный кабель к F-разъему усилителя антенны. В случае использования кабеля большей длины,
разделайте его и установите F-разъем как показано на рис.6. После подключения произведите гидроизоляцию
разъема с помощью ПВХ-изоленты и нейтрального герметика.
6.6 Закрепите антенну на мачте с помощью U-образной скобы как показано на рис.5. Сориентируйте антенну на передающий
центр и затяните гайки М6.
6.7 При выборе места установки антенны и ориентации ее в пространстве, обратите внимание на рекомендации,
показанные на рис.8

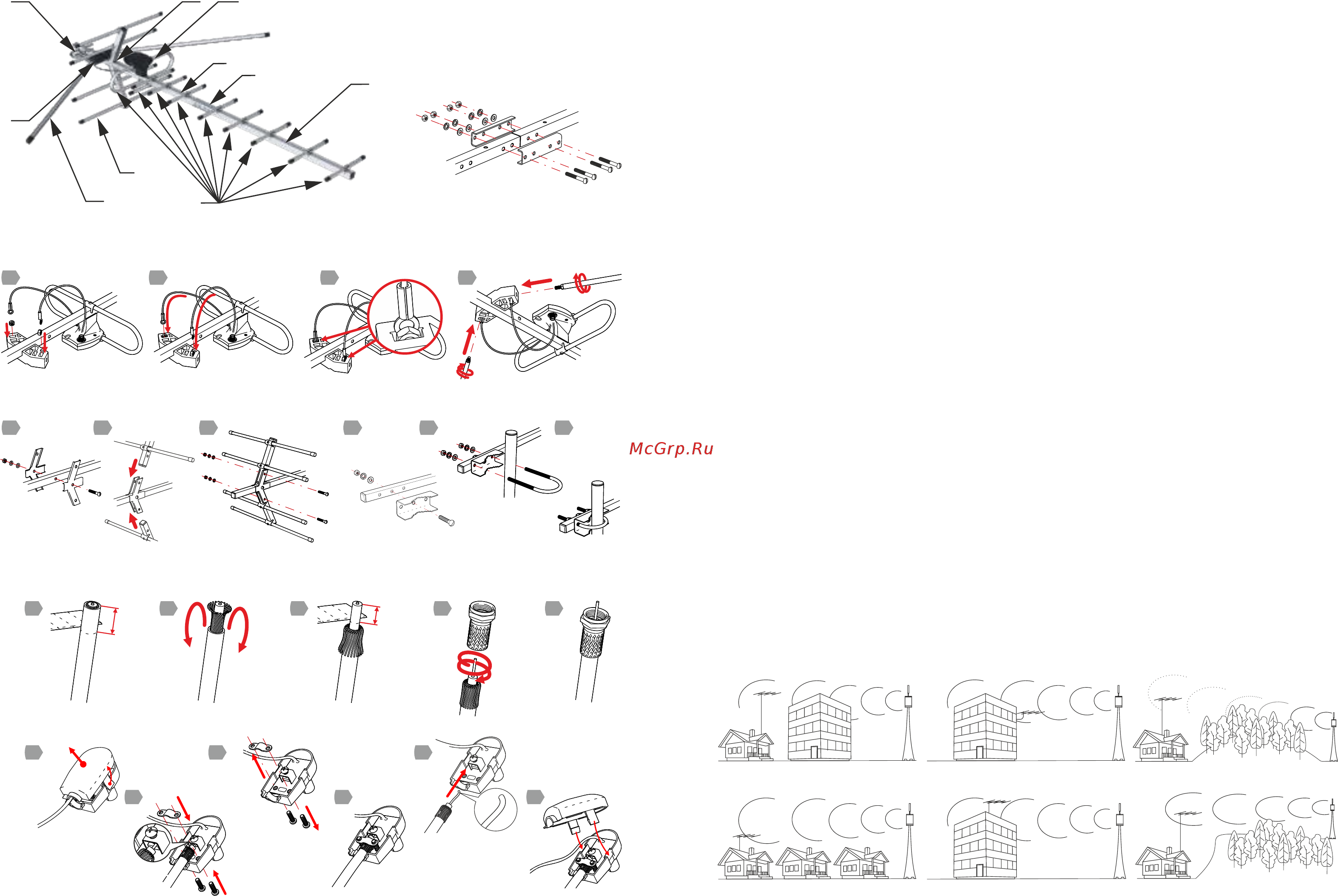

Рис.1 Общий вид антенны BAS-1333
1.2
1.1
1.3
2
6
7
4
3
5
8
Рис.3 Установка вибраторов МВ и подключение к ним линий связи
Рис.4 Установка рефлекторов ДМВ
Рис.5 Узел крепления и установка на мачту (кронштейн)
Рис.6 Разделка коаксиального кабеля и установка F-разъема
Рис.7 Разделка коаксиального кабеля и установка инжектора
1
3
2
2
5
5 6
4
4
12
1
1
3
3
8
Рис. 8 Варианты правильной установки антенны
1
2
3
Рис.2 Узел крепления передней и задней
частей траверсы
1
2 3 4
2
