TOMAHAWK TW-7100

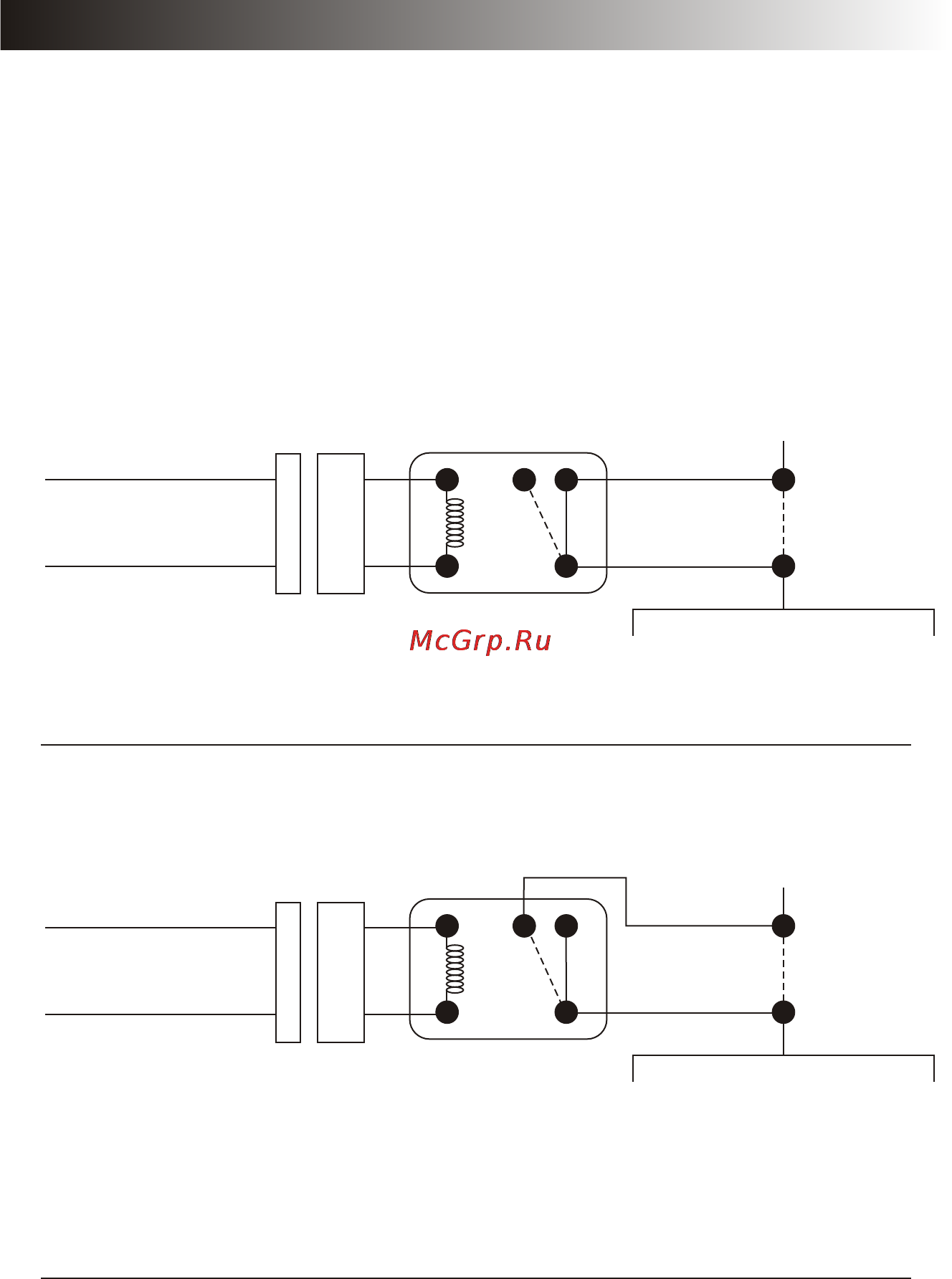

Подключение блокировки двигателя.
Охранный комплекс Tomahawk TW-7000 имеет программируемый выход
управления реле блокировки, что позволяет из нормально замкнутой блокировки
стартера получить нормально разомкнутый вариант блокировки, в связи с этим
меняется и схема подключения.
Блокировка двигателя.
Вариант 1
Нормально замкнутая блокировка.
Вариант 2
Нормально разомкнутая блокировка.
Черный провод
с желтой полосой
Желтый провод
Схема №8
86
87 87а
30
85
Реле блокировки
Бензонасос, коммутатор,
катушка зажигания,
стартер и т.д.
86
87 87а
30
85
Реле блокировки
Бензонасос, коммутатор,
катушка зажигания,
стартер и т.д.
28
Черный провод
с желтой полосой
Желтый провод
