TOMAHAWK TW-7100
Подключение штатного клаксона.
Tomahawk TW-7000 допускает подключение как обычной сирены, так и
штатного клаксона, вариант использования звукового оповещающего устройства
выбирается программно (см. таблицу программируемых функций).
Если Вы решили использовать штатный клаксон, то система подключения указана
ниже.

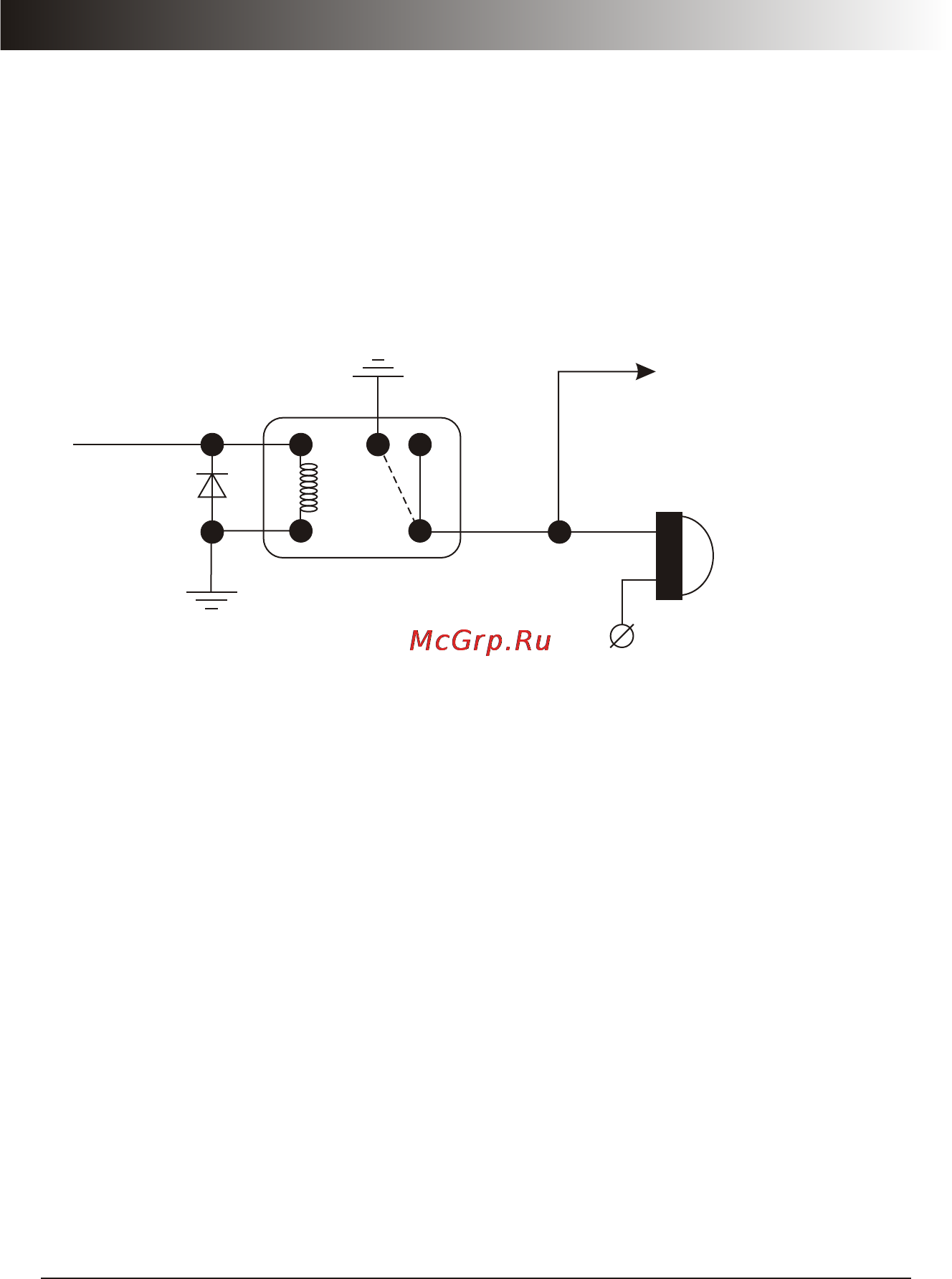

Подключение штатного клаксона.
Схема №9
86
87 87а
30
85
Серый провод
+12V
На штатную кнопку
включения клаксона
Штатный
клаксон
29
Внимание! Обязательно используйте сокет с защищающим диодом.
