Nikon 70-300mm F4.5-5.6G AF-S VR IF-ED Инструкция по эксплуатации онлайн

Инструкция по использованию

объективов NIKKOR

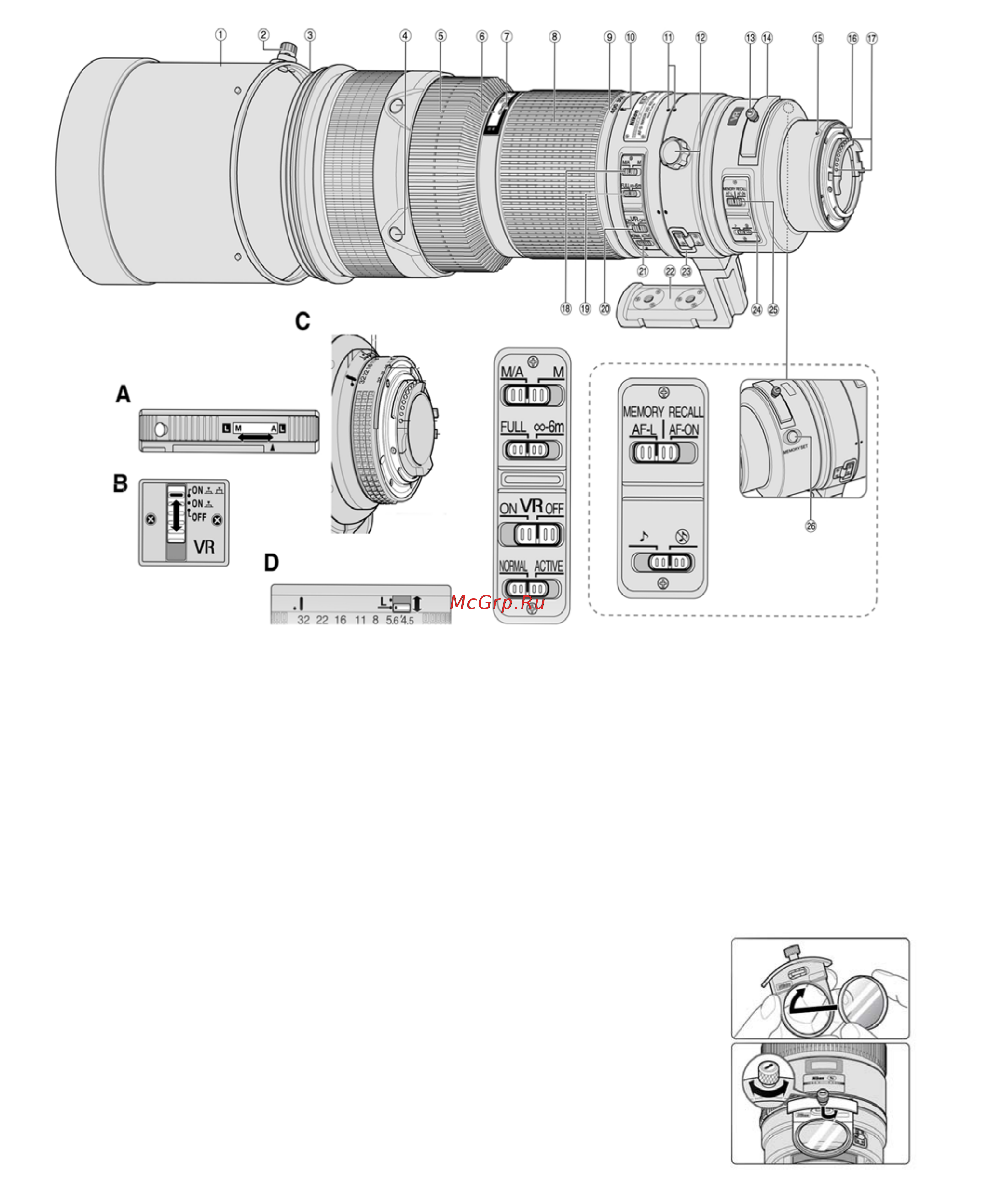

Внимание! Органы управления могут различаться в зависимости от типа объектива.

1. Бленда

2. Фиксирующий болт

3. Защитное стекло объектива

4. Кнопка работы с фокусировкой

(блокировка автофокуса/вызов

памяти/запуск автофокусировки

объектива)

5. Фокусировочное кольцо

6. Шкала расстояний

7. Метка расстояния до объекта

фокусировки

8. Кольцо зуммирования

9. Шкала фокусных расстояний

10. Метка шкалы фокусных расстояний

11. Метки поворота объектива

12. Болт, фиксирующий положение

штативного крепежа

13. Фиксатор держателя фильтра

14. Держатель фильтра

15. Метка крепления байонета

16. Защитная резиновая прокладка

байонета

17. Синхроконтакты

18. Переключатель режимов фокусировки

(В режиме А/М есть возможность

поправить фокусировку вручную. Если

Ваш объектив поддерживает режим А,

то в этом режиме вращение

фокусировочного кольца может

повредить систему фокусировки).

Некоторые объективы могут иметь

переключатель режимов в виде кольца

(рисунок А)

19. Переключатель ограничения

фокусировки (Предназначен для

быстрой фокусировки. К примеру, если

объект находится на расстоянии 6 и

более метров, переключите

ограничитель на значение «от 6 метров

до бесконечности»).

20. Включение/выключение VR

(Некоторые объективы могут иметь

регулировку с помощью кольца (по

аналогии с п.18) или переключатель

иного вида (Рисунок В), со

следующими типами установок (снизу

вверх): VR выключен, VR работает

только при спуске затвора, VR

работает и при спуске затвора и при

половинном нажатии на кнопку спуска

затвора).

21. Переключатель режимов VR (Normal –

для компенсации колебаний,

возникающих при съемке с рук или

монопода. Active – для компенсации

колебаний, возникающих при съемке с

движущейся платформы)

22. Встроенный поворотный штативный

крепеж

23. Держатель ремня

24. Переключатель звуковой индикации

25. Переключатель фокусировки

(Блокировка, Вызов памяти,

Включение фокусировки)

Программирует значение кнопки

фокусировки 4

26. Кнопка выключения памяти

(Переведите переключатель 25 в режим

«memory recall» - сфокусируйтесь на

том расстоянии, которое хотите

запомнить, нажмите кнопку 26 и

дождитесь звукового сигнала.

После этого при нажатии на кнопку 4

объектив будет фокусироваться на

сохраненном в памяти расстоянии).

Порядок установки фильтра

Некоторые объективы оснащены

диафрагменным кольцом (рисунок С) В

таком случае переключатель на рисунке D –

блокировка минимального значения

диафрагмы. (ВНИМАНИЕ – на многих

современных камерах при работе с

объективами с диафрагменным кольцом

необходимо заблокировать диафрагму в

положении минимального значения для

обеспечения управления ей с помощью

управляющего колеса на камере)
