Правая сторона

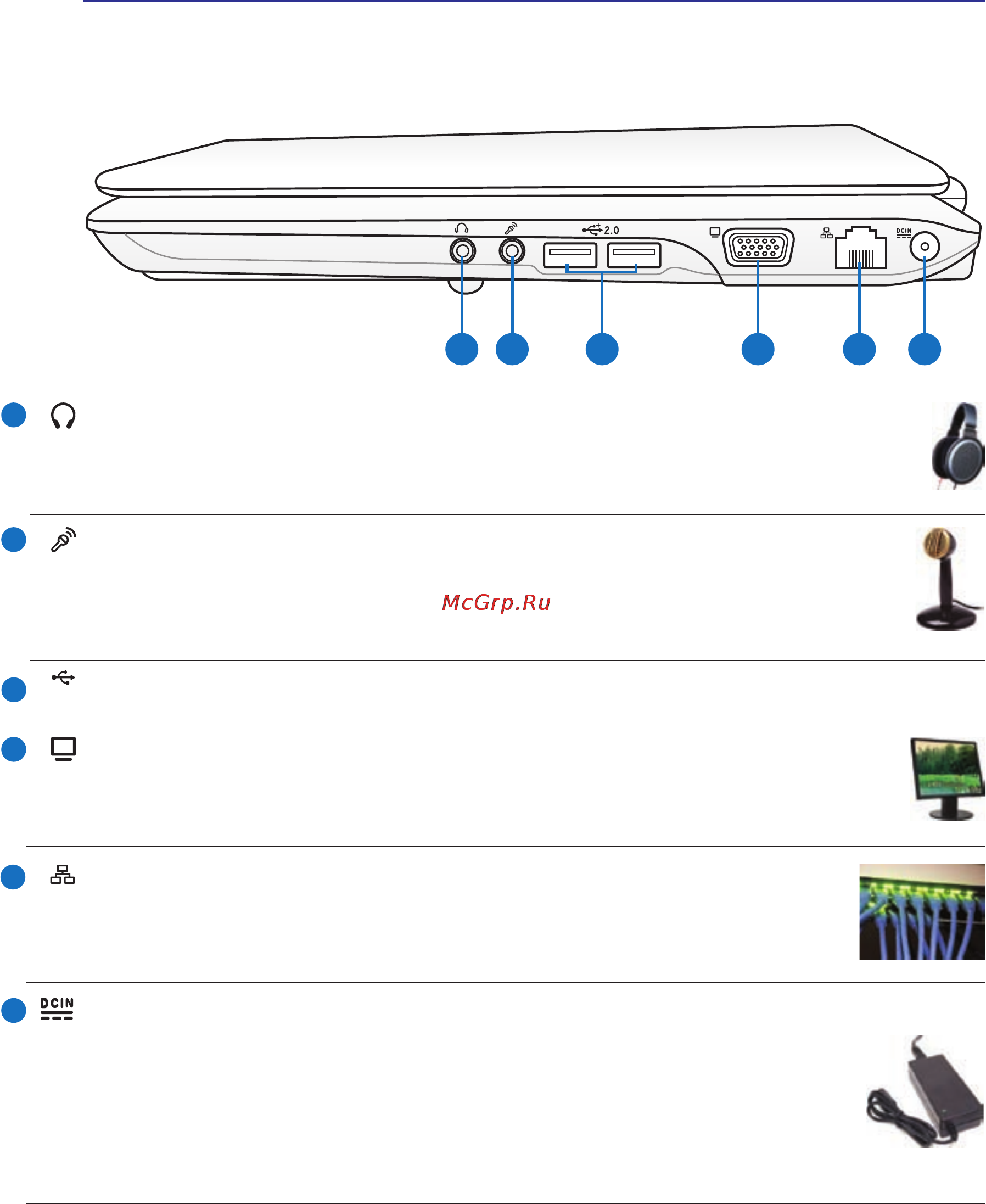

На следующей схеме представлены компоненты, расположенные на этой стороне ноутбука�

2 3

4 5 6

Разъем для подключения микрофона

Моноразъем для подключения микрофона (3�5мм) позволяет подключать внешний

микрофон или подавать сигналы от других устройств� При подключении устройства к

данному разъему встроенный микрофон автоматически отключается� Используйте эту

функцию для проведения видеоконференций, наложения голоса или простой звукозаписи

�

Разъем для наушников

Стереоразъем для подключения наушников (3�5мм) используется для выдачи звуковых

сигналов ноутбука на колонки с усилителем или в наушники� При подключении устройства

к данному разъему встроенные динамики автоматически отключаются�

2.0

Порты USB (2.0/1.1) (опция)

Выход для подключения монитора

15-контактный разъем для монитора поддерживает стандартное VGA-совместимое

устройство, такое, как монитор или проектор, для просмотра изображения на большем

внешнем экране�

Cетевой порт

Порт ЛВС RJ-45 больше по размеру, чем порт модема RJ-11, и предназначается

для кабелей Ethernet RJ-45 для подключения к локальной сети� Встроенный разъем

обеспечивает удобное подключение без дополнительных адаптеров�

Вход питания (постоянный ток)

Входящий в комплект поставки блок питания преобразует стандартное напряжение

электросети в необходимое для компьютера, к которому он подключается через этот

разъем� Через этот разъем подается питание на компьютер и заряжается аккумулятор�

Во избежание повреждения компьютера и аккумулятора, пользуйтесь только блоком

питания, входящим в комплект поставки� ОСТОРОЖНО: БЛОК ПИТАНИЯ

МОЖЕТ НАГРЕВАТЬСЯ ПРИ ИСПОЛЬЗОВАНИИ. УБЕДИТЕСЬ, ЧТО ВЫ НЕ

НАКРЫЛИ БЛОК ПИТАНИЯ ЧЕМ-ЛИБО И ДЕРЖИТЕ ЕГО ПОДАЛЬШЕ ОТ ТЕЛА.


