Установка экваториальной монтировки

1. Вставьте экваториальную монтировку (20) в отверстие узла крепления штатива (11).

2. Поверните экваториальную монтировку таким образом, чтобы направление оси склонений

(куда вставляется ось противовеса (18)) совпало с направлением одной из опор штатива.

3. Прикрутите монтировку к штативу с помощью винта

крепления монтировки (12) в нижней ее части.

Перед установкой оптической трубы необходимо предварительно

установить на монтировку противовес и рукоятки механизмов тонких

движений.

1. Вверните ось противовеса (18) по часовой стрелке в ось

склонений экваториальной монтировки. Установите на ось

противовес (17) и закрепите его винтом на его боковой части.

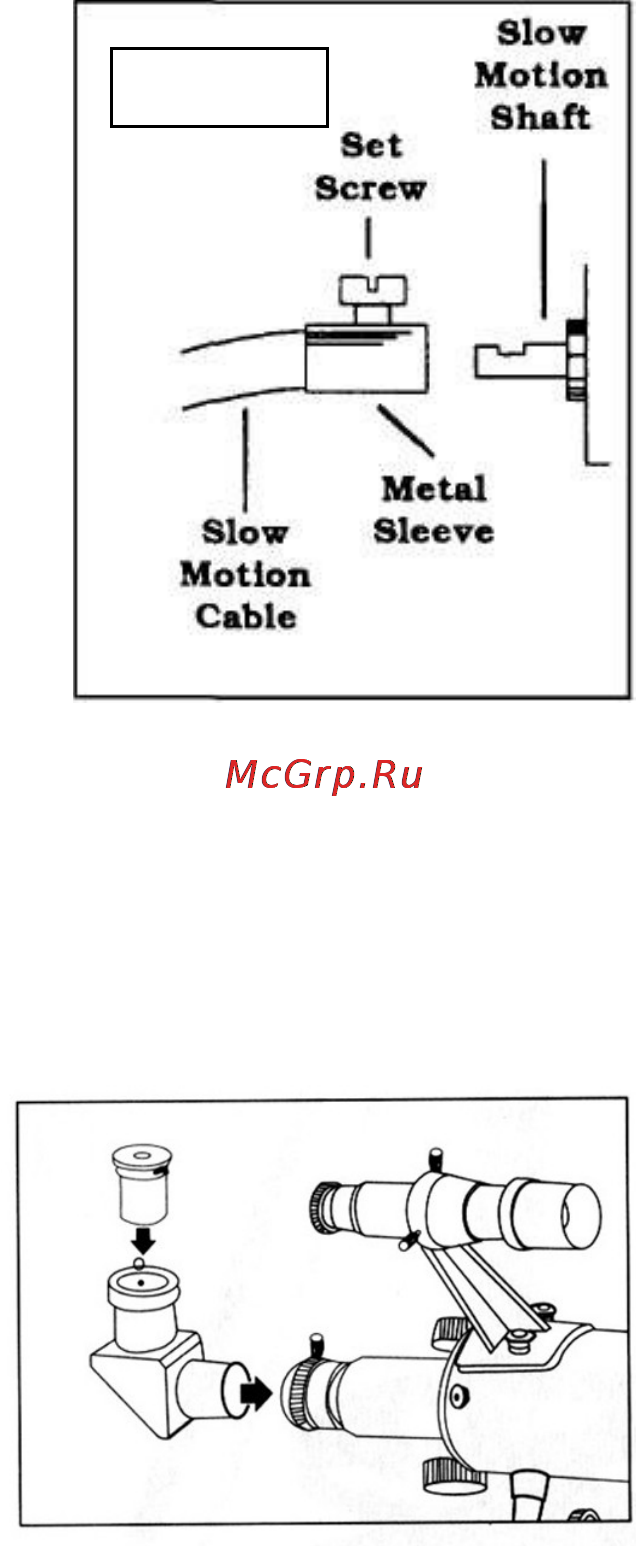

2. Возьмите рукоятку механизма тонких движений по оси

склонений (9) и установите ее на монтировку с помощью

крепежного винта (рис. 1-3). Крепежный винт затягивается на

сточенной поверхности вала механизма тонких движений,

предотвращая проскальзывание тросика во время

наблюдений.

3. Возьмите рукоятку тонкой настройки по оси прямого восхождения (19) и установите ее

вышеописанным способом.

Установка аксессуаров

В комплект поставки телескопа входят следующие оптические принадлежности:

• Окуляр 20 мм, 1,25 дюйма

• Окуляр 4 мм, 1,25 дюйма

• Линза Барлоу 3х, 1,25 дюйма

• Оборачивающая призма 90 град, 1,25 дюйма

1. Снимите заглушки с фокусировочного узла (5) и

диагонального зеркала (7).

2. Вставьте диагональное зеркало хромированным наконечником в фокусировочный узел

(рис. 1-4) и зафиксируйте его зажимным винтом. Снимите заглушки с окуляра и вставьте его

в диагональное зеркало. Зафиксируйте его зажимным винтом.

3. Телескоп PowerSeeker 70 EQ поставляется с оборачивающей призмой, предназначенной для

дневных наземных наблюдений. Она разворачивает изображение, после чего оно становится

правильно ориентированным (при использовании диагонального зеркала изображение

остается зеркально отраженным).

4. В комплект поставки телескопа также включена линза Барлоу 3x, позволяющая повысить

увеличение каждого окуляра в три раза (см. раздел «Увеличение»). Снимите диагональное

зеркало и установите линзу Барлоу непосредственно в фокусировочный узел. Для начала

выберите окуляр с малым увеличением, например 20 мм, и вставьте его либо

непосредственно в линзу Барлоу, либо в оборачивающую призму.
