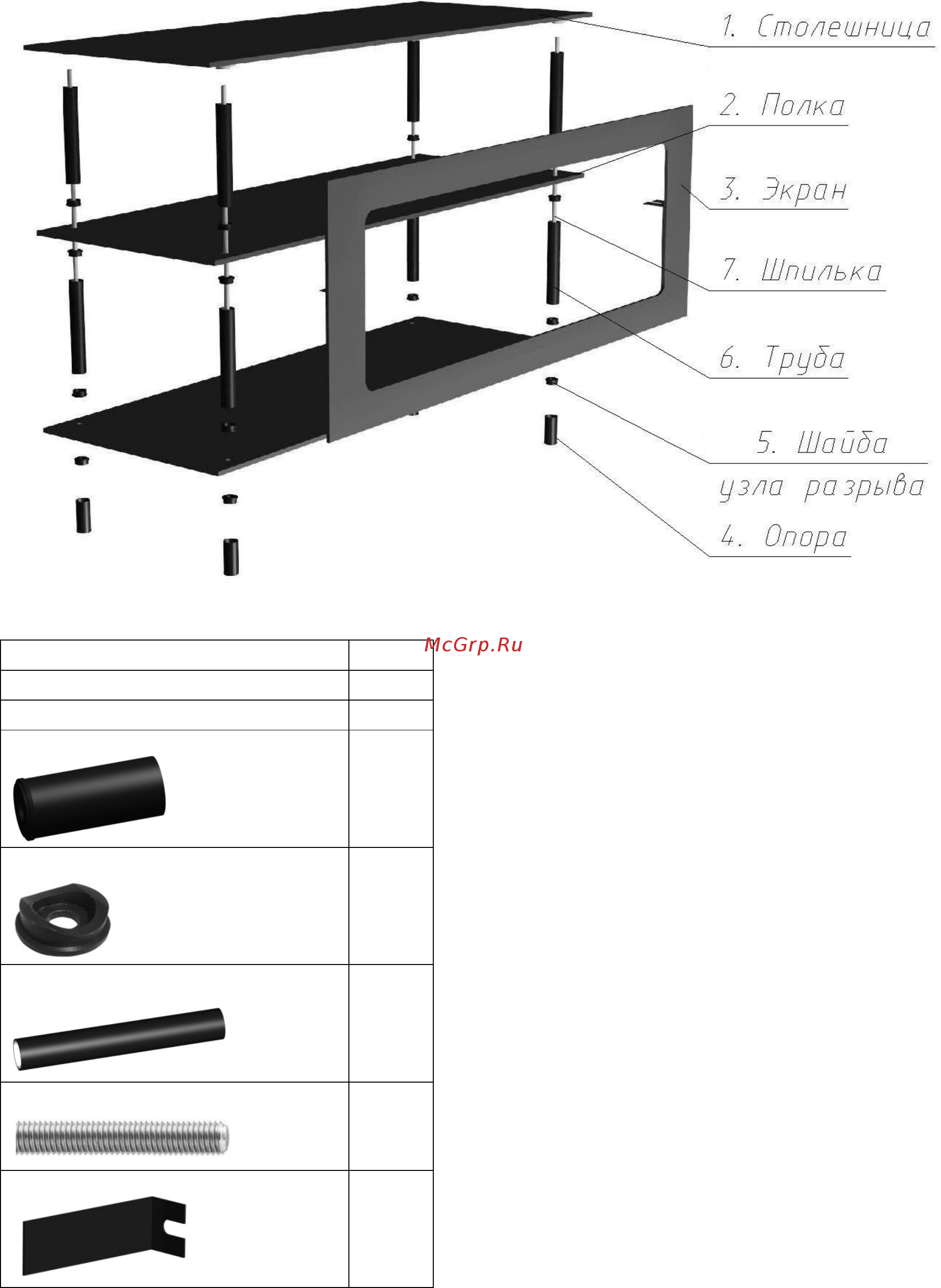

Схема сборки PL-10EKR
КОМПЛЕКТАЦИЯ
Столешница 1100х420х8мм
1шт
Полка 1080х410х8мм
2шт
Экран 1090х410х6мм
1шт
Опора D25 55мм
4шт
Шайба узла разрыва D25
16шт
Труба D25 165мм
8шт
Шпилька М8 410мм
4шт
Кронштейн
2шт
Внимание! Сборку изделия необходимо
осуществлять на чистой необразивной
поверхности.
МОНТАЖ
1. Положить столешницу, как показано на
рис. 1. Прикрутить шпильки М8.
2. На шпильки М8 установить трубы с
шайбами узлов разрыва, согласно рис. 2.
3. Наложить полку.
4. На шпильки М8 установить трубы с
шайбами узлов разрыва. (См. рис. 3)
5. Наложить полку.
6. На шпильки М8 установить шайбы узлов
разрыва. Прикрутить опоры. (См. рис. 4)
Внимание! Опоры закручивать не до
конца, так как необходим будет зазор
для вставки кронштейнов экрана.
7. Вставить кронштейны экрана между
средней полкой и шайбами узла
разрыва М8 труб. (См. рис. 5)
8. Прикрутить опоры до упора.
9. Перевернуть готовое изделие на опоры.
