Акма PL110EKR [2/2] Рис 2
![Акма PL110EKR [2/2] Рис 2](/views2/1293893/page2/bg2.png)
6. На шпильки М8 установить профиль 1 с
узлами разрыва и закрепить с помощью
шайб М8 и гаек колпачковых М8. (См.
рис. 4)
7. На шпильки М8 установить шайбы узлов
разрыва D25. Прикрутить опоры.
Внимание! Опоры закручивать не до
конца, так как необходим будет зазор
для вставки кронштейнов экрана.
8. Вставить кронштейны экрана между
средней полкой и шайбами узла
разрыва М8 труб D25.( См. рис. 5)
9. Прикрутить опоры до упора. Затянуть
гайки колпачковые М8 рожковым
ключом 13.
10. Перевернуть готовое изделие на опоры.

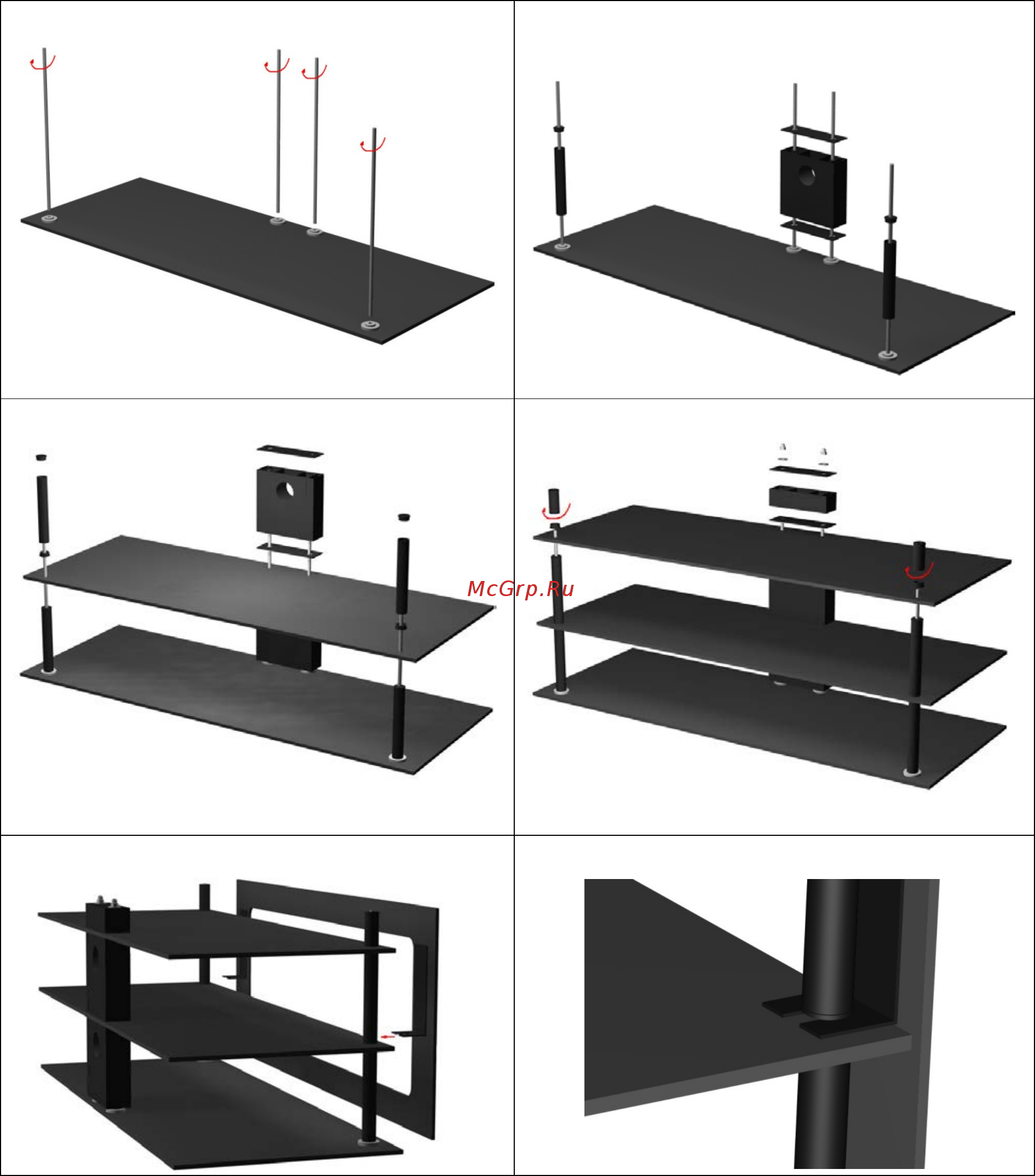

Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Узел крепления экрана в сборе
