5. Наложить полку.
6. На шпильки М8 установить шайбы узлов
разрыва D25. Прикрутить опоры. (См.
рис. 3)
7. Перевернуть конструкцию на бок. (См.
рис. 4)
8. Собрать профиль 2 с узлами разрыва и
вставить между полками. Продеть через
него шпильки М8 длинные. (См. рис. 4)
9. Собрать профиль 3 с узлами разрыва и
вставить между столешницей и полкой.
Продеть через него шпильки М8
длинные. (См. рис. 5)
10. На шпильки М8 установить с одной
стороны профиль 1 с узлами разрыва, а с
другой—профиль 4 с узлами разрыва.
Закрепить конструкцию с помощью
шайб М8 и гаек колпачковых М8. (См.
рис. 6)
11. Установить кронштейн крепления ЖК-
телевизоров.
12. Слегка ослабить опоры для того, чтобы
появился зазор для вставки экрана.
13. Вставить кронштейны экрана между
средней полкой и шайбами узла
разрыва М8 труб 1 D25.( См. рис. 7)
14. Прикрутить опоры до упора.
15. Перевернуть готовое изделие на опоры

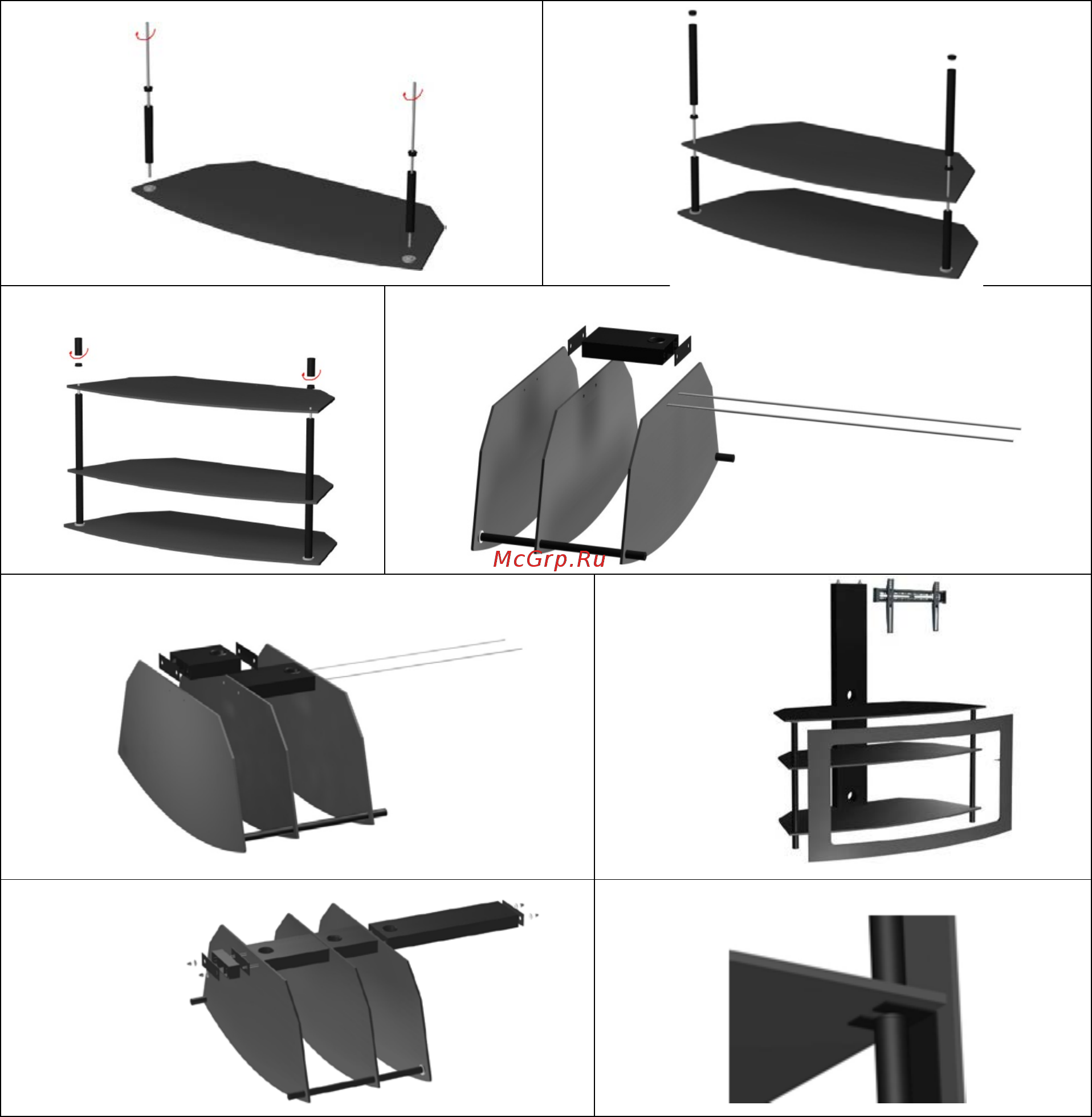

Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 7
Рис. 6
Узел крепления экрана в сборе
