Celestron AstroMaster 90 EQ [4/13] Установка экваториальной монтировки

6. Вы можете выдвинуть секции стоек треноги для увеличения высоты. Минимальная

высота треноги 61 см., максимальная 104 см.

7. Ослабьте фиксаторы секций опор, расположенные в нижней части опор (Рис. 2-7),

выдвиньте секции опор на требуемую длину и закрепите фиксаторы. Тренога с

полностью выдвинутыми секциями опор показана на Рис. 2-8.

8. Тренога обладает наибольшей жесткостью и устойчивостью в нижнем положении.

Установка экваториальной монтировки

Экваториальная монтировка позволяет вам установить оси вращения телескопа таким

образом, чтобы следить за движением небесных объектов. Телескопы AstroMaster

поставляются на экваториальной монтировке, устанавливаемой на головку треноги. Для

установки монтировки:

1. Извлеките экваториальную монтировку из коробки (Рис. 2-10) На монтировке

должны быть установлены два винта регулировки полярной оси. Если винты не

установлены, найдите и установите их в отверстия с резьбой.

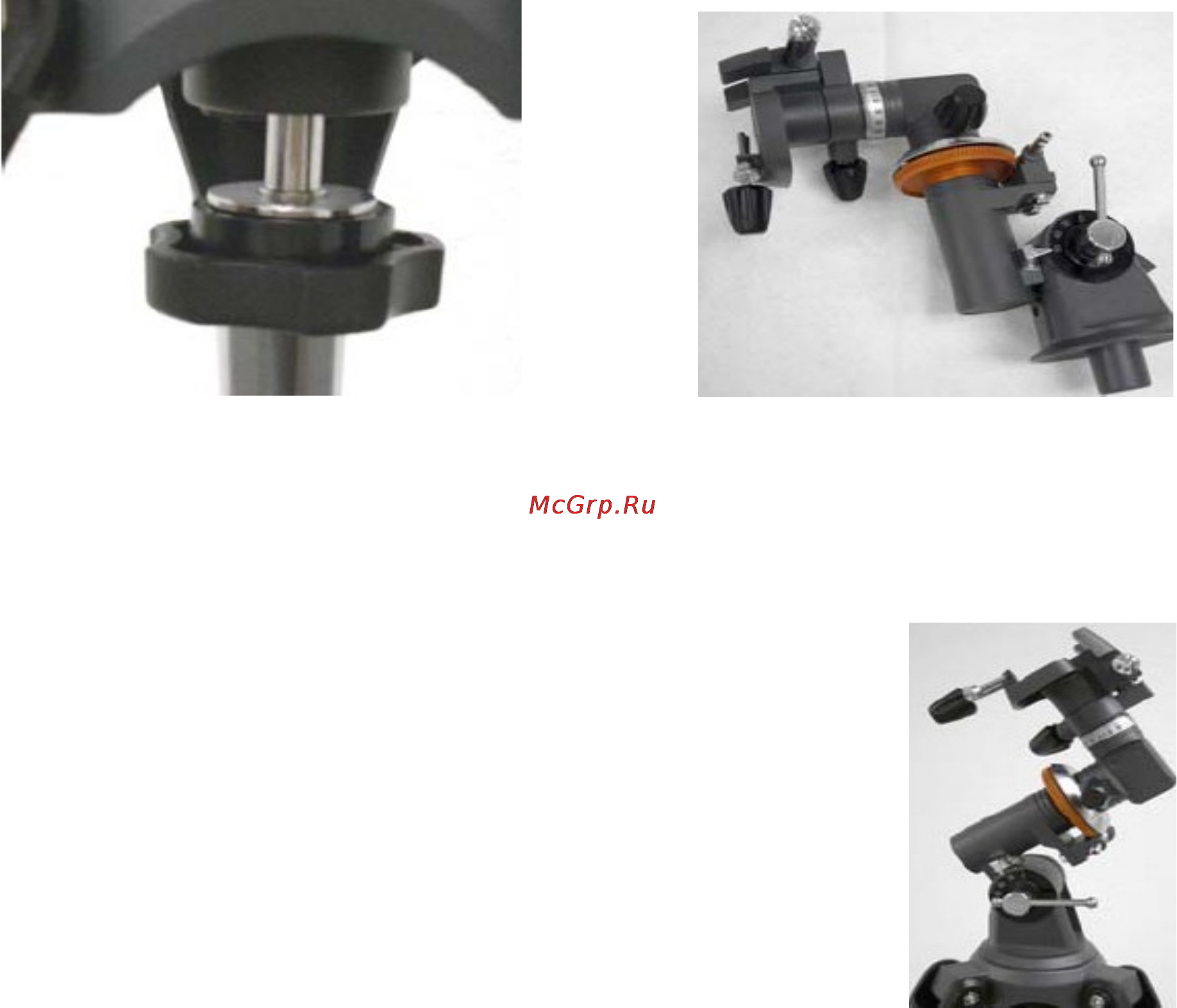

Рис. 2-9 Рис. 2-10

2. Монтировка устанавливается на головку треноги при помощи

винта, расположенного под головкой треноги (Рис. 2-9). Установите

монтировку (большая плоская поверхность с выступающей

небольшой трубкой) в центральное отверстие головки треноги до

конца. Другой рукой закрутите гайку под головкой треноги на

резьбу, расположенную снизу монтировки. Продолжайте

закручивать гайку до упора. Полностью собранная и установленная

на треногу монтировка показана на Рис. 2-11.

Рис. 2-11
