Труба телескопа устанавливается на монтировку сверху при помощи пластины типа

"ласточкин хвост" (Рис. 2-16). У телескопов Ньютона 114 EQ и 130 EQ установочная

пластина представляет собой скобу, прикрепленную к хомутам оптической трубы. У

моделей телескопа рефрактора 70 EQ, 90 EQ и рефлектора 76EQ установочная пластина

расположена вдоль трубы и прикреплена к нижней ее части. Это необходимо для того,

чтобы при установке оптической трубы телескопа не произошло резких движений

монтировки. Снимите крышку, закрывающую объектив рефрактора или крышку,

находящуюся в передней части оптической трубы рефлектора.

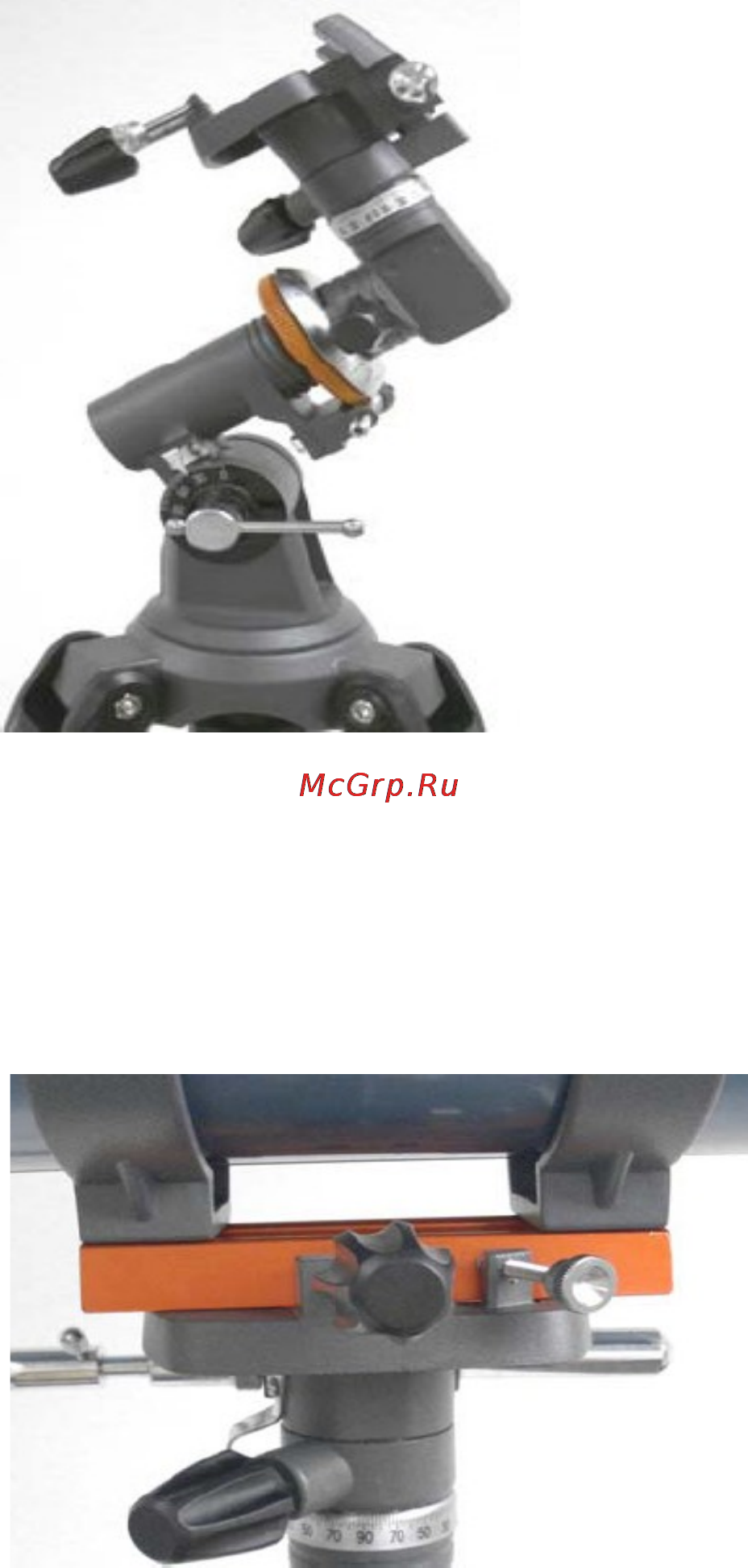

Фиксатор оси склонений сверху на круге склонений и

фиксатор оси прямых восхождений сверху на круге

прямых восхождений.

Перед тем, как установить трубу телескопа на

монтировку, убедитесь, что фиксаторы осей прямых

восхождений и склонений закреплены.

Рис. 2-17

Фиксатор установочной пластины и

предохранительный винт на

установочной платформе. Показана

труба телескопа 114 EQ.

Рис. 2-18

Для установки трубы телескопа:
