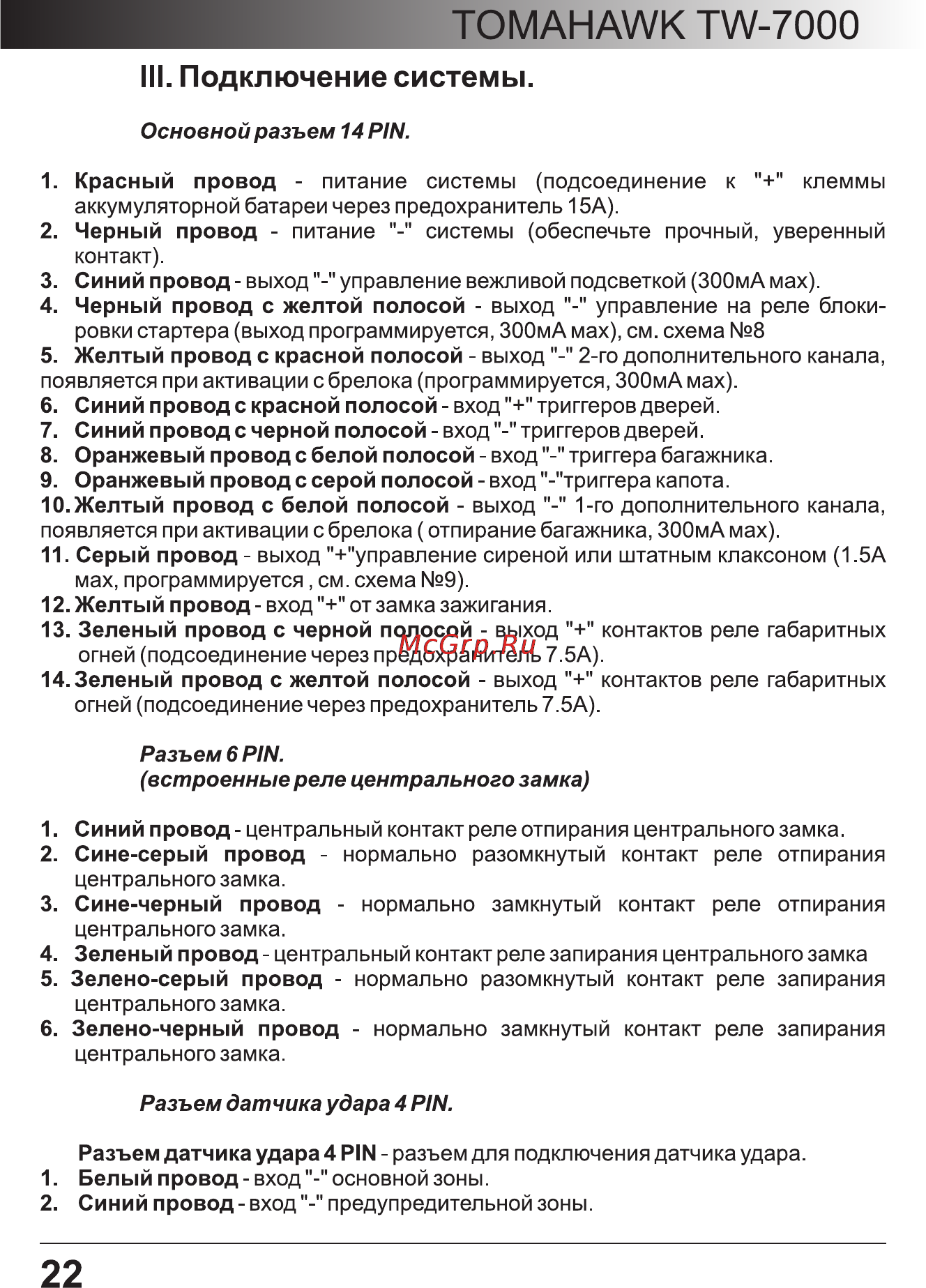

TOMAHAWK TW 7000 III Подключение системы Основной разъем 14 PIN 1 Красный провод питание системы подсоединение к клеммы аккумуляторной батареи через предохранитель 15А 2 Черный провод питание системы обеспечьте прочный уверенный контакт 3 Синий провод выходуправление вежливой подсветкой ЗООмА мах 4 Черный провод с желтой полосой выход управление на реле блоки ровки стартера выход программируется ЗООмА мах см схема 8 5 Желтый провод с красной полосой выход2 го дополнительного канала появляется при активации с брелока программируется ЗООмА мах 6 Синий провод с красной полосой вход триггеров дверей 7 Синий провод с черной полосой вход триггеров дверей 8 Оранжевый проводе белой полосой входтриггера багажника 9 Оранжевый провод с серой полосой вход триггера капота 10 Желтый провод с белой полосой выход 1 го дополнительного канала появляется при активации с брелока отпирание багажника ЗООмА мах 11 Серый провод выход управление сиреной или штатным клаксоном 1 5А мах программируется см схема 9 12 Желтый провод вход от замка зажигания 13 Зеленый провод с черной полосой выход контактов реле габаритных огней подсоединение через предохранитель 7 5А 14 Зеленый провод с желтой полосой выход контактов реле габаритных огней подсоединение через предохранитель 7 5А Разъем б PIN встроенные реле центрального замка 1 Синий провод центральный контакт реле отпирания центрального замка 2 Сине серый провод нормально разомкнутый контакт реле отпирания центрального замка 3 Сине черный провод нормально замкнутый контакт реле отпирания центрального замка 4 Зеленый провод центральный контакт реле запирания центрального замка 5 Зелено серый провод нормально разомкнутый контакт реле запирания центрального замка 6 Зелено черный провод нормально замкнутый контакт реле запирания центрального замка Разъем датчика удара 4 PIN Разъем датчика удара 4 PIN разъем для подключения датчика удара 1 Белый провод вход основной зоны 2 Синий провод входпредупредительной зоны 22
