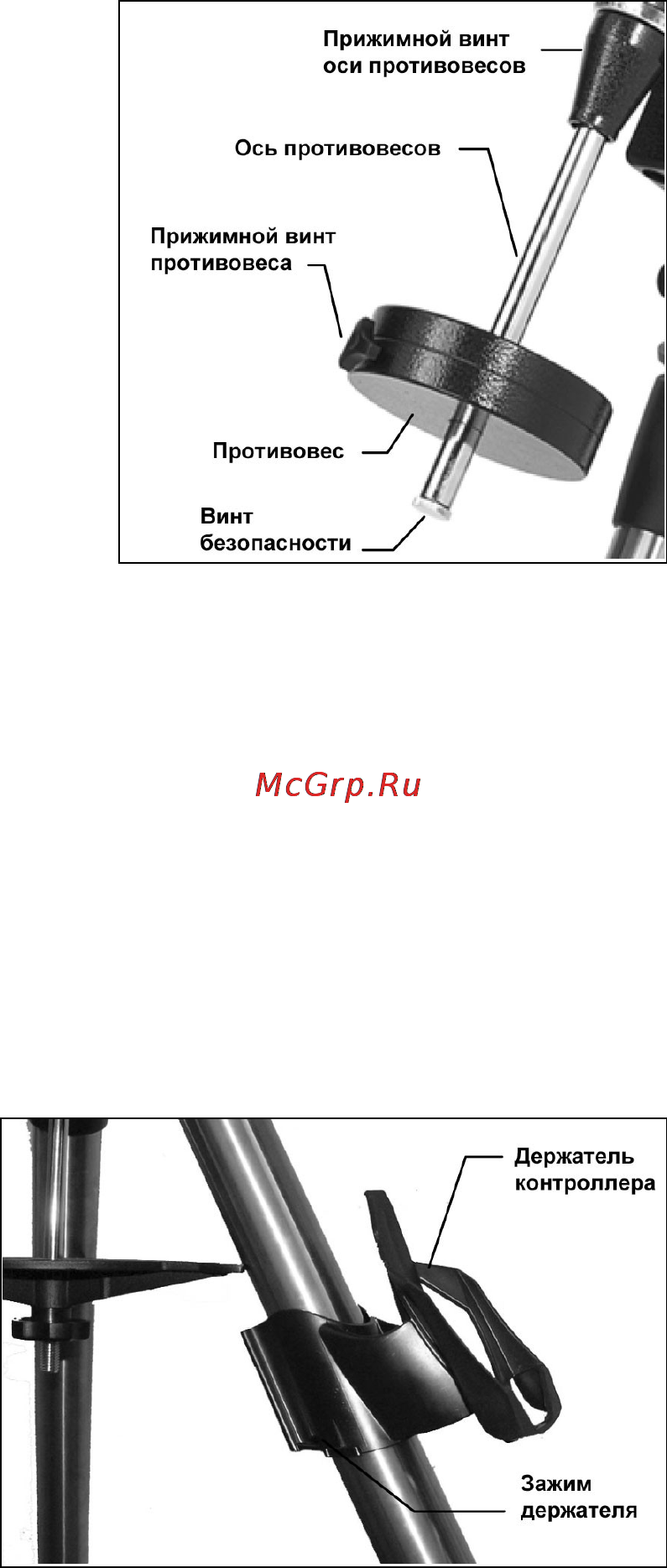

Установка оси противовесов
Для правильной балансировки телескопа его монтировка комплектуется осью противовесов и одним или
несколькими противовесами (в зависимости от модели телескопа). Установка оси противовесов производится
следующим образом:
1. Найдите отверстие с внутренней резьбой на оси склонений монтировки.
2. Ввинтите до упора в это отверстие ось противовесов.
3. Затяните прижимной винт оси противовесов для
дополнительной жесткости. Теперь можно приступать к
установке противовесов.
Внимание: в собранном виде монтировка вместе с противовесами может
стать весьма тяжелой, поэтому не забудьте правильно сориентировать
ее (полярная ось монтировки должна быть направлена на север) до
того, как будут установлены противовесы. Это значительно облегчит
процедуру полярной настройки монтировки.
Установка противовесов
В зависимости от модели, ваш телескоп комплектуется одним или
несколькими противовесами. Установка противовесов производится
следующим образом:
1. Сориентируйте монтировку так, чтобы ось противовесов указывала в направлении на землю.
2. Снимите с нижней части оси противовесов винт безопасности.
3. Ослабьте прижимной винт на боковой поверхности противовеса.
4. Наденьте противовес на ось противовесов.
5. Затяните прижимной винт на боковой поверхности противовеса так, чтобы противовес не перемещался
по оси противовесов.
6. Установите на место винт безопасности и затяните его.
Установка держателя компьютерного контроллера
(только для моделей GT)
Телескопы серии Advanced GT поставляются вместе с
держателем, с помощью которого компьютерный контроллер
может быть прикреплен к штативу. Держатель контроллера
состоит из двух частей: зажима, который надевается на одну из
ног штатива, и собственно держателя, который крепится к
зажиму. Установка держателя контроллера производится
следующим образом:
1. Приставьте зажим держателя к одной из ног штатива и
сильно надавите на него, чтобы он закрепился на ноге
штатива, «обняв» ее.
2. Наденьте сверху держатель на зажим, вставив выступ
на задней стенке держателя в соответствующее
углубление на передней части зажима, и опустите вниз
по направляющей до упора.
Установка ручек механизмов тонких движений
(кроме моделей GT)
Телескопы серии Advanced (кроме моделей GT) поставляются вместе с круглыми ручками механизмов тонких
движений, которые позволяют производить тонкие коррекции положения телескопа по осям прямых восхождений
и склонений. Установка ручек механизмов тонких движений производится следующим образом:
1. Найдите две пластиковые крышки (прямоугольные, с закругленными углами), расположенные с двух
разных сторон под осью прямых восхождений.
2. Снимите одну или обе крышки, потянув их на себя. За каждой крышкой находится ось механизма тонких
движений по прямому восхождению. Не имеет значения, на какую из этих осей (с правой или с левой
стороны) установить ручку – используйте ту сторону, которая вам кажется более удобной. Если после
нескольких сеансов наблюдений вам покажется, что удобнее было бы установить ручку с другой
стороны, вы без труда ее переставите.
– 7 –
