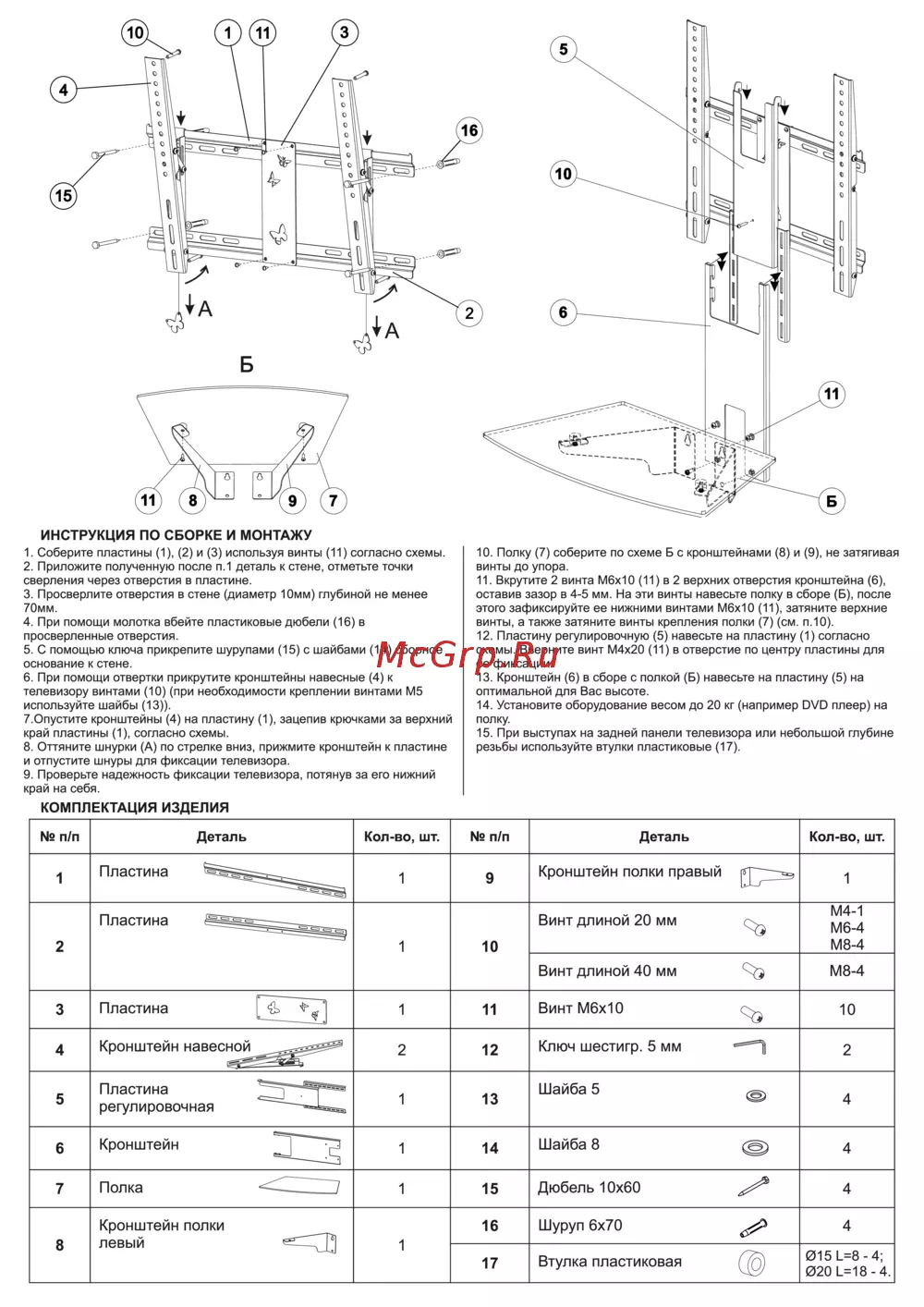

ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ 1 Соберите пластины 1 2 и 3 используя винты 11 согласно схемы 2 Приложите полученную после п 1 деталь к стене отметьте точки сверления через отверстия в пластине 3 Просверлите отверстия в стене диаметр 10мм глубиной не менее 70мм 4 При помощи молотка вбейте пластиковые дюбели 16 в просверленные отверстия 5 С помощью ключа прикрепите шурупами 15 с шайбами 14 сборное основание к стене 6 При помощи отвертки прикрутите кронштейны навесные 4 к телевизору винтами 10 при необходимости креплении винтами М5 используйте шайбы 13 7 Опустите кронштейны 4 на пластину 1 зацепив крючками за верхний край пластины 1 согласно схемы 8 Оттяните шнурки А по стрелке вниз прижмите кронштейн к пластине и отпустите шнуры для фиксации телевизора 9 Проверьте надежность фиксации телевизора потянув за его нижний край на себя 10 Полку 7 соберите по схеме Б с кронштейнами 8 и 9 не затягивая винты до упора 11 Вкрутите 2 винта МбхЮ 11 в 2 верхних отверстия кронштейна 6 оставив зазор в 4 5 мм На эти винты навесьте полку в сборе Б после этого зафиксируйте ее нижними винтами МбхЮ 11 затяните верхние винты а также затяните винты крепления полки 7 см п 10 12 Пластину регулировочную 5 навесьте на пластину 1 согласно схемы Вверните винт М4х20 11 в отверстие по центру пластины для ее фиксации 13 Кронштейн 6 в сборе с полкой Б навесьте на пластину 5 на оптимальной для Вас высоте 14 Установите оборудование весом до 20 кг например DVD плеер на полку 15 При выступах на задней панели телевизора или небольшой глубине резьбы используйте втулки пластиковые 17 КОМПЛЕКТАЦИЯ ИЗДЕЛИЯ п п 1 Деталь Пластина Пластина Кол во шт п п 1 9 Деталь Кронштейн полки правый 1 4 1 М4 1 М6 4 М8 4 10 Винт длиной 40 мм Пластина а Винт длиной 20 мм 2 3 Кол во шт X М8 4 1 11 Винт МбхЮ Кронштейн навесной д 2 12 Ключ шестигр 5 мм 5 Пластина регулировочная 1 13 6 Кронштейн 1 14 Шайба 8 4 7 Полка 1 15 Дюбель 10x60 4 Кронштейн полки левый 16 Шуруп 6x70 4 8 17 Втулка пластиковая 22222 I 10 П 2 4 Шайба 5 1 015 L 8 4 020 L 18 4
