Mart 602S [2/2] Страница 2

М6 - 4;

М8 - 4.

Ø15 L=8 - 4;

Втулка

Винт длиной 20 мм

1. Приложите основание 1 к стене, отметьте точки сверления через отверстия в основании.

2. Просверлите отверстия в стене (диаметр 10мм) глубиной не менее 70мм.

3. При помощи молотка вбейте пластиковые дюбели 6 в просверленные отверстия.

4. С помощью ключа прикрепите саморезами 5 основание 1 к стене.

5. При помощи отвертки закрепите навесные кронштейны 2 к монитору винтами 3.

6. Установите монитор с навесными кронштейнами на зафиксированное на стене основание.

7. Зафиксировать монитор относительно основания 1 винтами 4(М5x35) вкрутив их в нижнюю часть опоры кронштейна 2.

8. При небольшой глубине резьбы используйте соответствующие втулки 7.

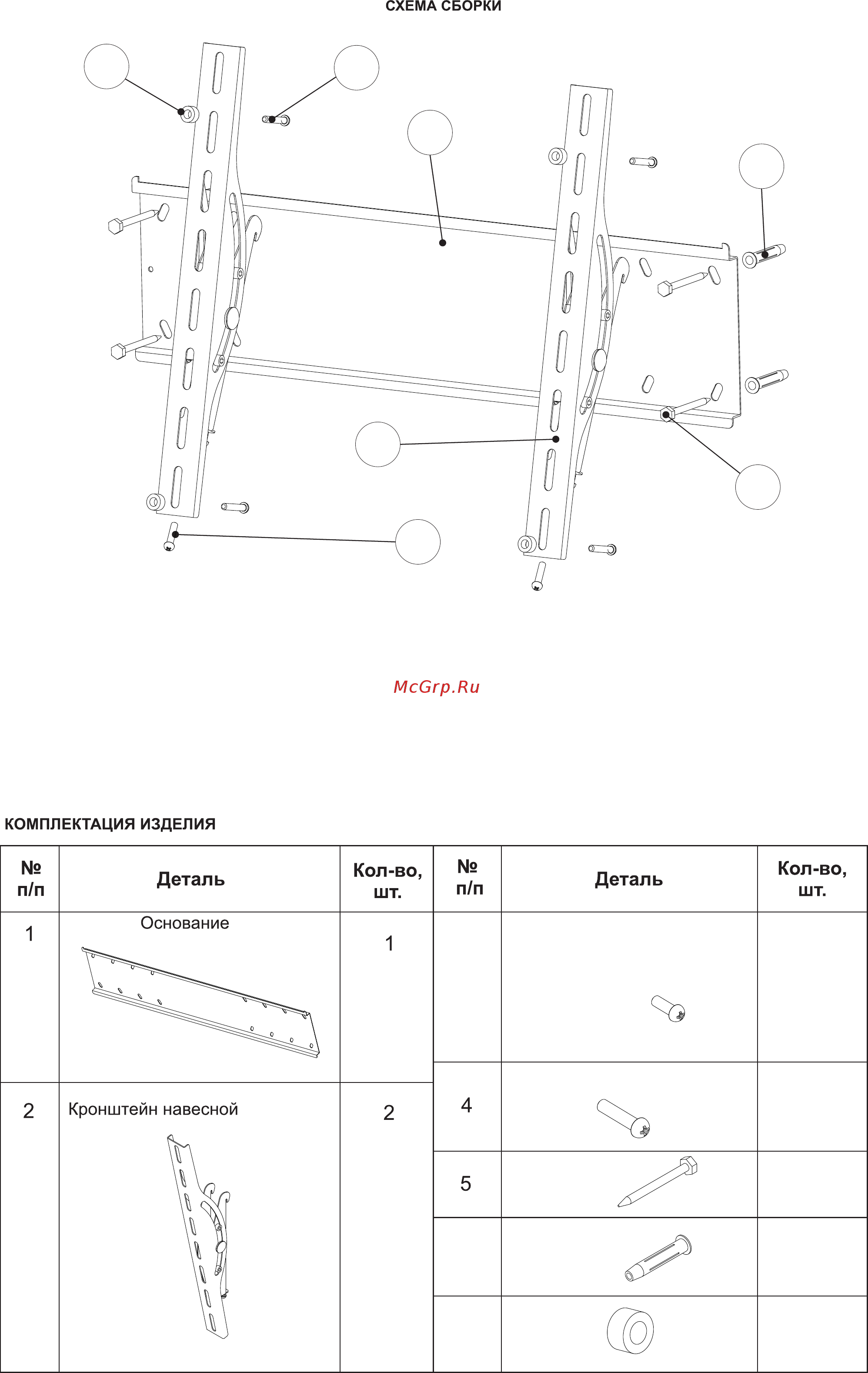

ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ

Дюбель 10х60

Саморез 6х70

Винт длиной 35 мм

М5 - 2
