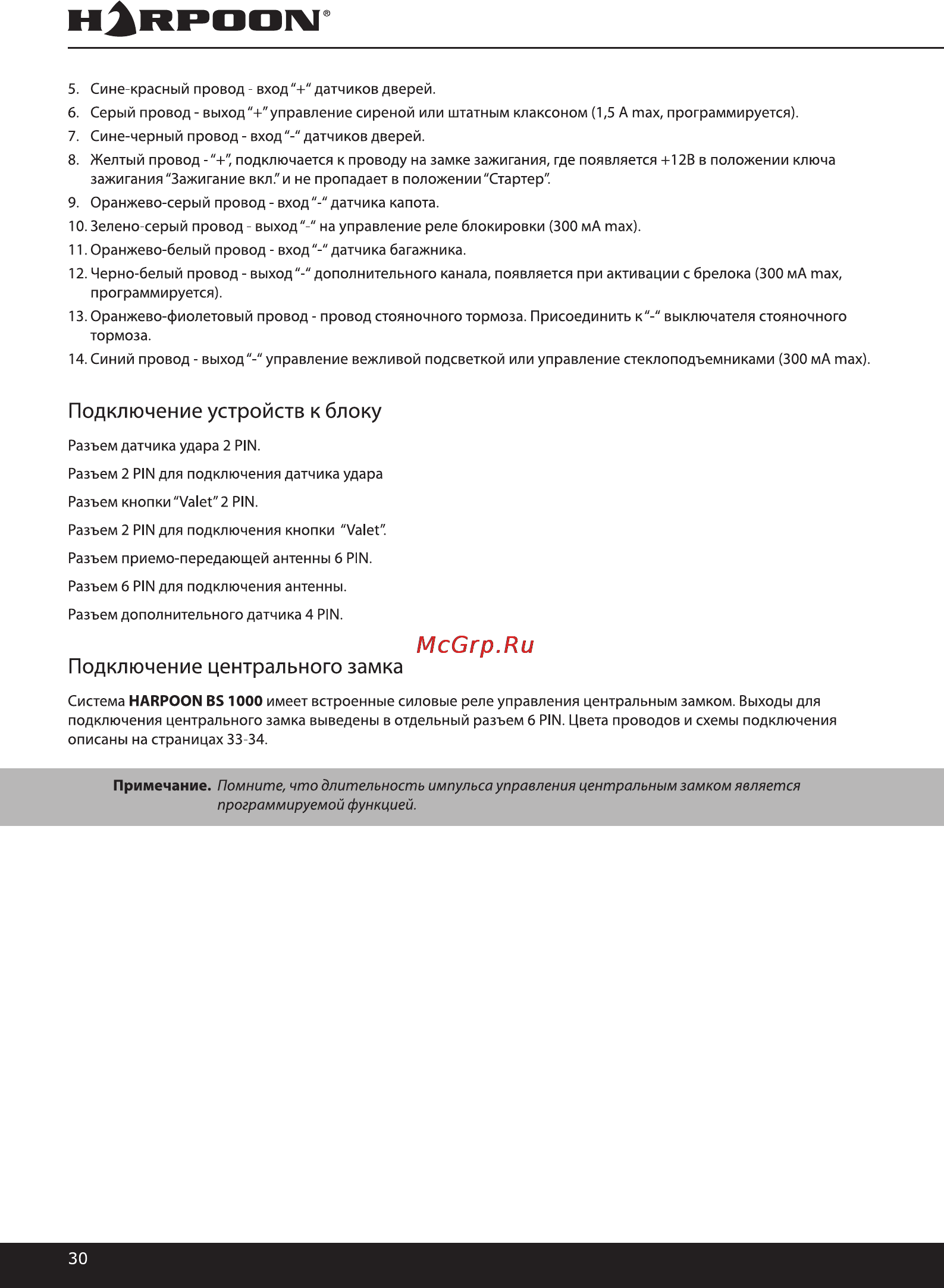

H RPODM 5 Сине красный провод вход датчиков дверей 6 Серый провод выход управление сиреной или штатным клаксоном 1 5 A max программируется 7 Сине черный провод вход датчиков дверей 8 Желтый провод подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания Зажигание вкл и не пропадает в положении Стартер 9 Оранжево серый провод вход датчика капота 10 Зелено серый провод выход на управление реле блокировки 300 мА max 11 Оранжево белый провод вход датчика багажника 12 Черно белый провод выход дополнительного канала появляется при активации с брелока 300 мА max программируется 13 Оранжево фиолетовый провод провод стояночного тормоза Присоединить к выключателя стояночного тормоза 14 Синий провод выход управление вежливой подсветкой или управление стеклоподъемниками 300 мА max Подключение устройств к блоку Разъем датчика удара 2 PIN Разъем 2 PIN для подключения датчика удара Разъем кнопки Valet 2 PIN Разъем 2 PIN для подключения кнопки Valet Разъем приемо передающей антенны б PIN Разъем 6 PIN для подключения антенны Разъем дополнительного датчика 4 PIN Подключение центрального замка Система HARPOON BS 1000 имеет встроенные силовые реле управления центральным замком Выходы для подключения центрального замка выведены в отдельный разъем б PIN Цвета проводов и схемы подключения описаны на страницах 33 34 Примечание Помните что длительность импульса управления центральным замком является программируемой функцией 30
