Powercom Vanguard RM VRT-6000 [8/32] Схема управления и мониторинга

Входной

фильтр

Выпрямитель/

корректор

мощности

Основной

преобразователь

Обходной

переключат.

Выходной

фильтр

Схема

управления и мониторинга

Зарядное

устройство и

переключатель

аккумуляторов

Аккумуляторы

Панель

управления и

индикации

Порты RS-232 и

USB

Разъем

асши

ения

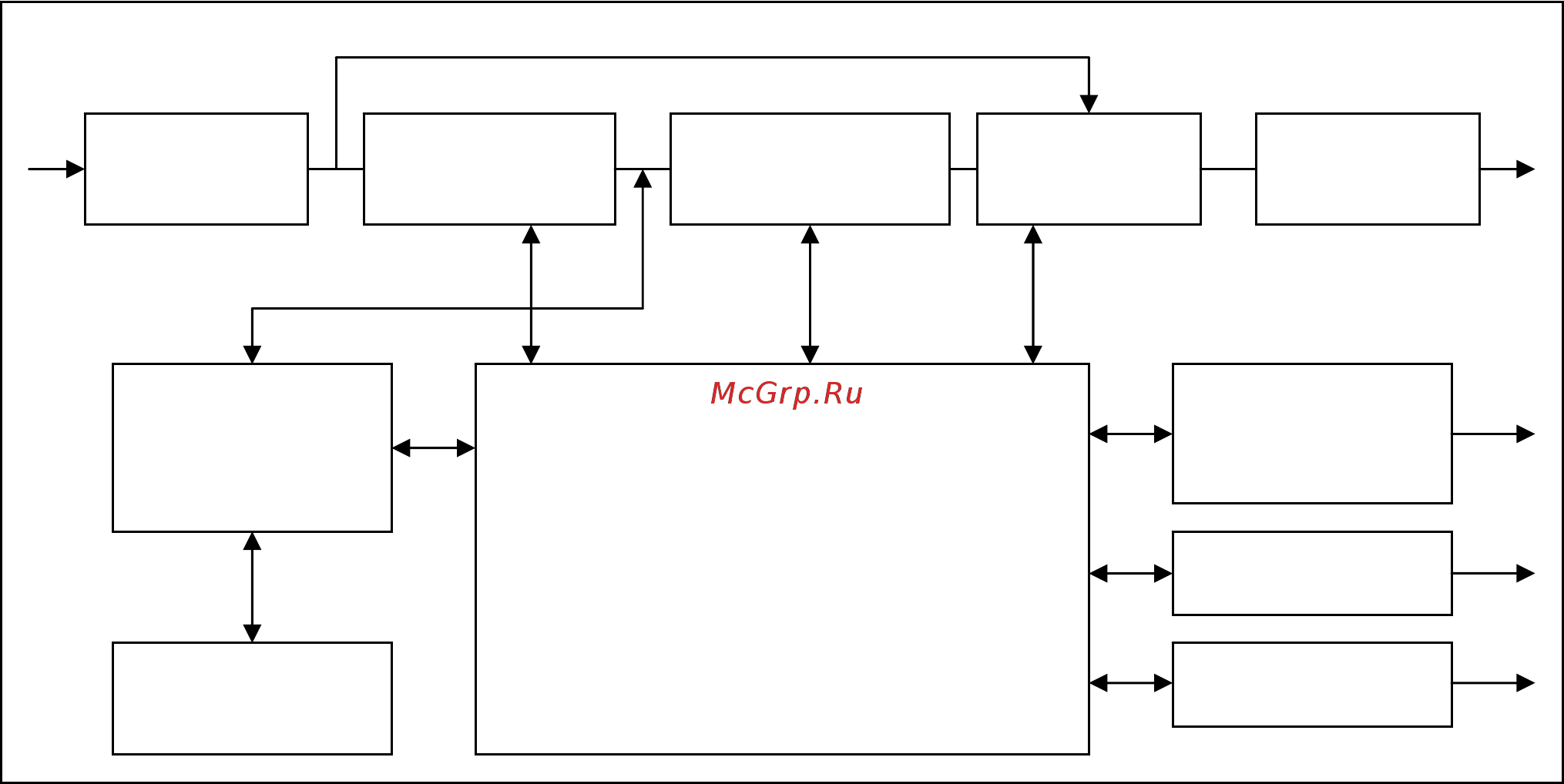

рис. 1. Блок-схема ИБП

Режим высокой эффективности

В дополнение к обычному режиму двойного преобразования при работе от электросети, в данном ИБП

используется новая функция оптимизации эффективности, которая обеспечивает реальную экономию. Эта

функция минимизирует потери и снижает потребляемую мощность. В зависимости от качества электроснабжения

ИБП автоматически переключается между режимом двойного преобразования и обходным режимом. Если

качество сетевого напряжения неудовлетворительное, ИБП находится в режиме двойного преобразования. Если

сетевое напряжение хорошего качества и не содержит помех, ИБП автоматически переключается в обходной

режим, уменьшая, таким образом, потери на преобразование. ИБП регистрирует любые дефекты сетевого

напряжения и мгновенно возвращается в режим двойного преобразования. При работе в режиме высокой

эффективности переключение ИБП происходит в случае, если:

1) входное напряжение отклоняется от номинала более чем на ± 10% (можно выбрать ±15%),

2) частота входного напряжения отклоняется от номинала более чем на ± 3Гц

3) питание от электросети прерывается.

Режим высокой эффективности является стандартным для ИБП и может включаться с панели управления. При

необходимости режим энергосбережения может быть запрещен, и ИБП будет постоянно находиться в режиме

двойного преобразования (онлайн). По умолчанию режим энергосбережения выключен.

Режим свободной генерации

Если частота входного напряжения находится за пределами установленного диапазона частот, ИБП работает в

режиме свободной генерации, т.е. частота выходного напряжения не равна частоте входного напряжения

(отклонение частоты составляет ± 0,25 Гц от частоты, измеренной при включении ИБП, 50 Гц или 60 Гц). Если при

работе в режиме свободной генерации требуется возможность переключения в обходной режим, необходимо

установить соответствующий параметр ИБП, см. раздел 7.2.

Диагностика

При каждом включении ИБП автоматически выполняется самопроверка. В ходе самопроверки контролируется

состояние электронных схем и аккумуляторов, информация об обнаруженных неполадках отображается на ЖК-

дисплее.

Тест состояния аккумуляторов автоматически выполняется через каждые 30 дней непрерывной работы в

нормальном режиме. Все выявленные неисправности отображаются на ЖК-дисплее. В ИБП встроены

расширенные функции управления зарядом аккумуляторов, которые осуществляют непрерывный контроль

состояния аккумуляторов и предупреждают пользователя о необходимости замены аккумуляторных батарей. За

исключением режима первого заряда батарей (первые 24 часа после включения в электросеть) ЖК-дисплей будет

показывать “BAT not charged” («Батареи не заряжены»), когда эти тесты не могут быть проведены.
