Подключение внешних устройств

x21SR62/74xDIO.006

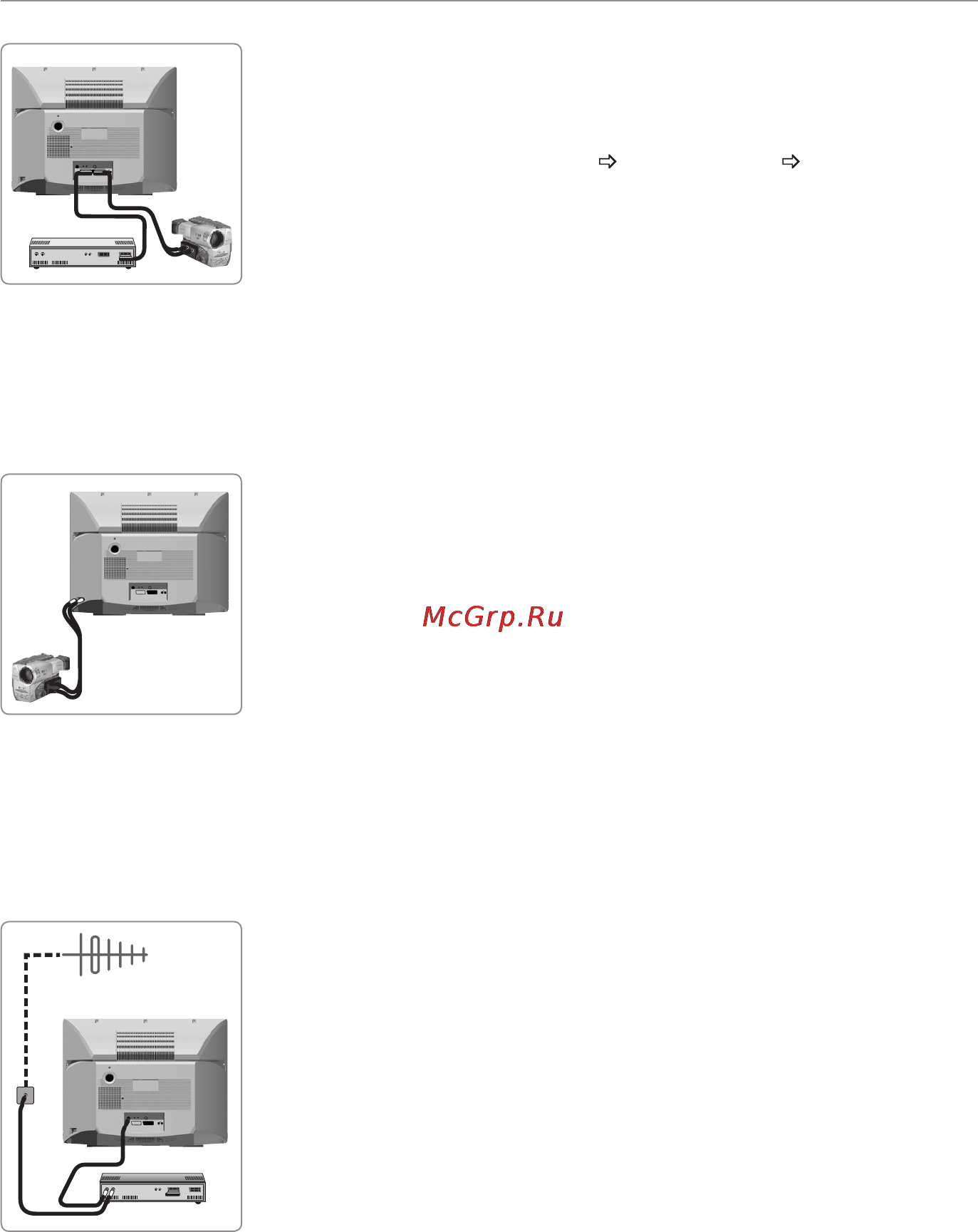

Запись видеосигнала с другого внешнего устройства.

Подключите второе внешнее устройство к разъему AV-2 («тюль-

пан» или «S-VIDEO») согласно инструкциям в разделах «Разъем

AV-2» ниже. В меню ОПЦИИ Установки AV в пункте Выход

AV-1 установите «AV-2».

Не забудьте при этом в меню Установки AV правильно указать тип

входного сигнала («S-Video» или «композитный») в пункте «Вход

AV-2». Включите внешние устройства и осуществите запись. Во

время записи вы можете продолжать смотреть и переключать телевизионные программы.

Для записи звукового сопровождения либо для подключения внешнего усилителя мощности

или ресивера можно воспользоваться разъемом RCA (тюльпан) или «COAXIAL» (цифровой

выход звука DVD)* , расположенным на задней части корпуса.

Разъемы AV2 (RCA и SVIDEO)

Звуковой разъем кабеля от внешнего устройства («тюльпаны» крас-

ного и белого цвета) подключите к разъему «AUDIO». Видеоразъем

кабеля («тюльпан» желтого цвета) подключите к разъему «VIDEO».

Для воспроизведения изображения выберите видеорежим «AV2».

В меню «Установки AV» в пункте «Вход AV2» должно быть уста-

новлено «композитный».

Если внешнее устройство имеет выход «SVIDEO», подключите его

соответствующим кабелем ко входу «SVIDEO».

Такое подключение обеспечивает наилучшее качество изображения. Вход «VIDEO» в этом

случае должен быть отключен! Для воспроизведения изображения выберите видеорежим

«AV2». В меню «Установки AV» в пункте «Вход AV2» должно быть установлено «Sвидео».

Подключение видеомагнитофона по радиочастоте

Радиочастотный выход видеомагнитофона соедините с антенным

гнездом телевизора кабелем, входящим в комплект видеомагни-

тофона. Телевизионную антенну подключите к антенному гнезду

видеомагнитофона.

Настройте телевизор на канал работы видеомагнитофона

(см. главу РУЧНАЯ НАСТРОЙКА). Запомните канал, например, под

номером «0» и присвойте ему имя, например «ВИДЕО».

Для воспроизведения изображения от видеомагнитофона исполь-

зуйте запомненную программу.
