Janome ML 714 — регулировка ширины обрезки для швейных машин [14/48]

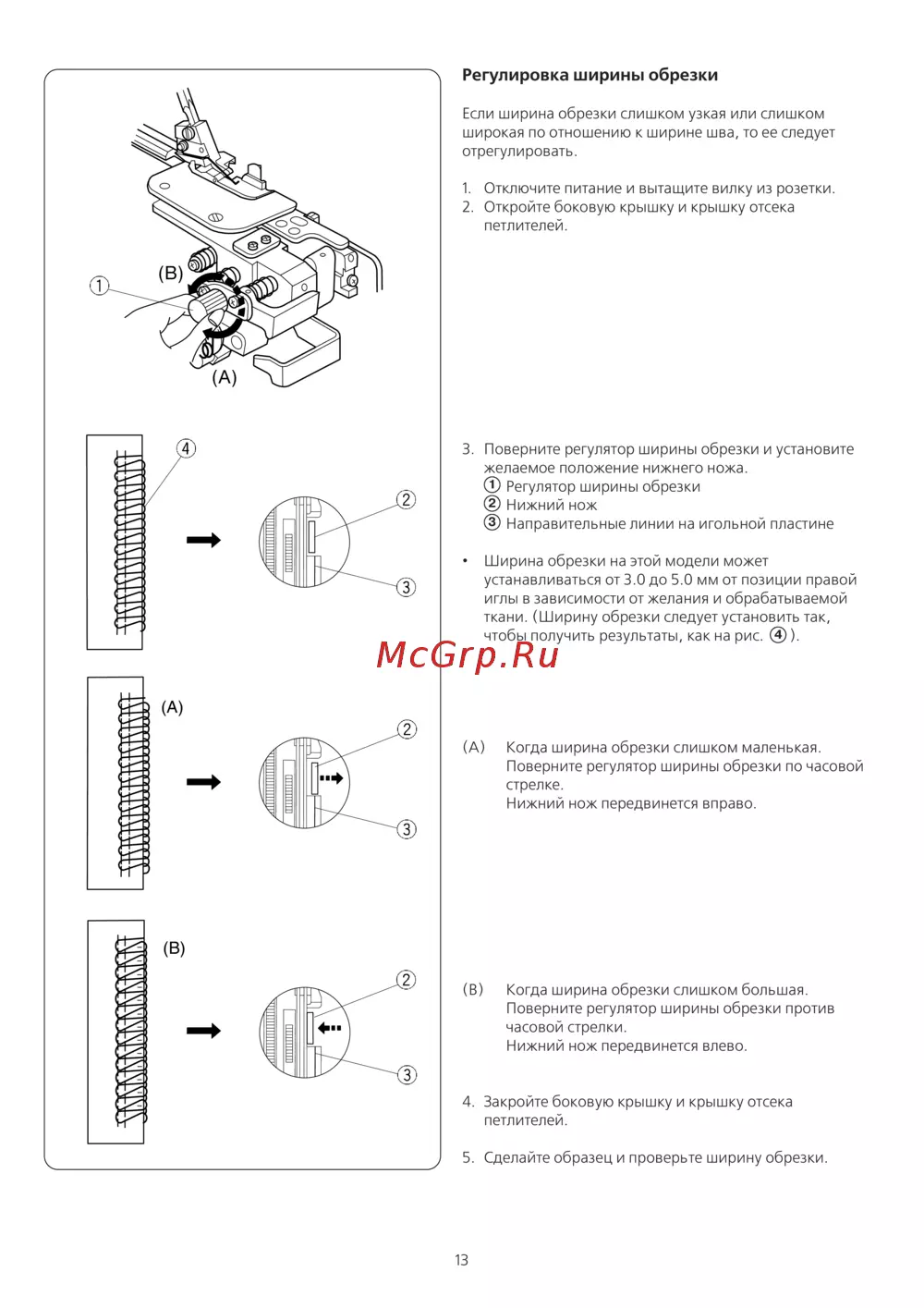

![Janome ML 714 [14/48] Регулировка ширины обрезки](/views2/1298493/page14/bge.png)
4
13
Регулировка ширины обрезки
Если ширина обрезки слишком узкая или слишком
широкая по отношению к ширине шва, то ее следует
отрегулировать.
1. Отключите питание и вытащите вилку из розетки.
2. Откройте боковую крышку и крышку отсека
петлителей.
3. Поверните регулятор ширины обрезки и установите
желаемое положение нижнего ножа.
Регулятор ширины обрезки
Нижний нож
Направительные линии на игольной пластине
• Ширина обрезки на этой модели может
устанавливаться от 3.0 до 5.0 мм от позиции правой
иглы в зависимости от желания и обрабатываемой
ткани. (Ширину обрезки следует установить так,
чтобы получить результаты, как на рис. ).
(А) Когда ширина обрезки слишком маленькая.
Поверните регулятор ширины обрезки по часовой
стрелке.
Нижний нож передвинется вправо.
(В) Когда ширина обрезки слишком большая.
Поверните регулятор ширины обрезки против
часовой стрелки.
Нижний нож передвинется влево.
4. Закройте боковую крышку и крышку отсека
петлителей.
5. Сделайте образец и проверьте ширину обрезки.
(A)
(B)
(A)
(B)
1
2
3
