КРЕПЛЕНИЕ ВАРКИ К СТОЛЕШНИЦЕ

Вместе с варкой поставляется комплект уплотняющих прокладок.

Эта прокладка предотвращает затекание жидкостей под варку.

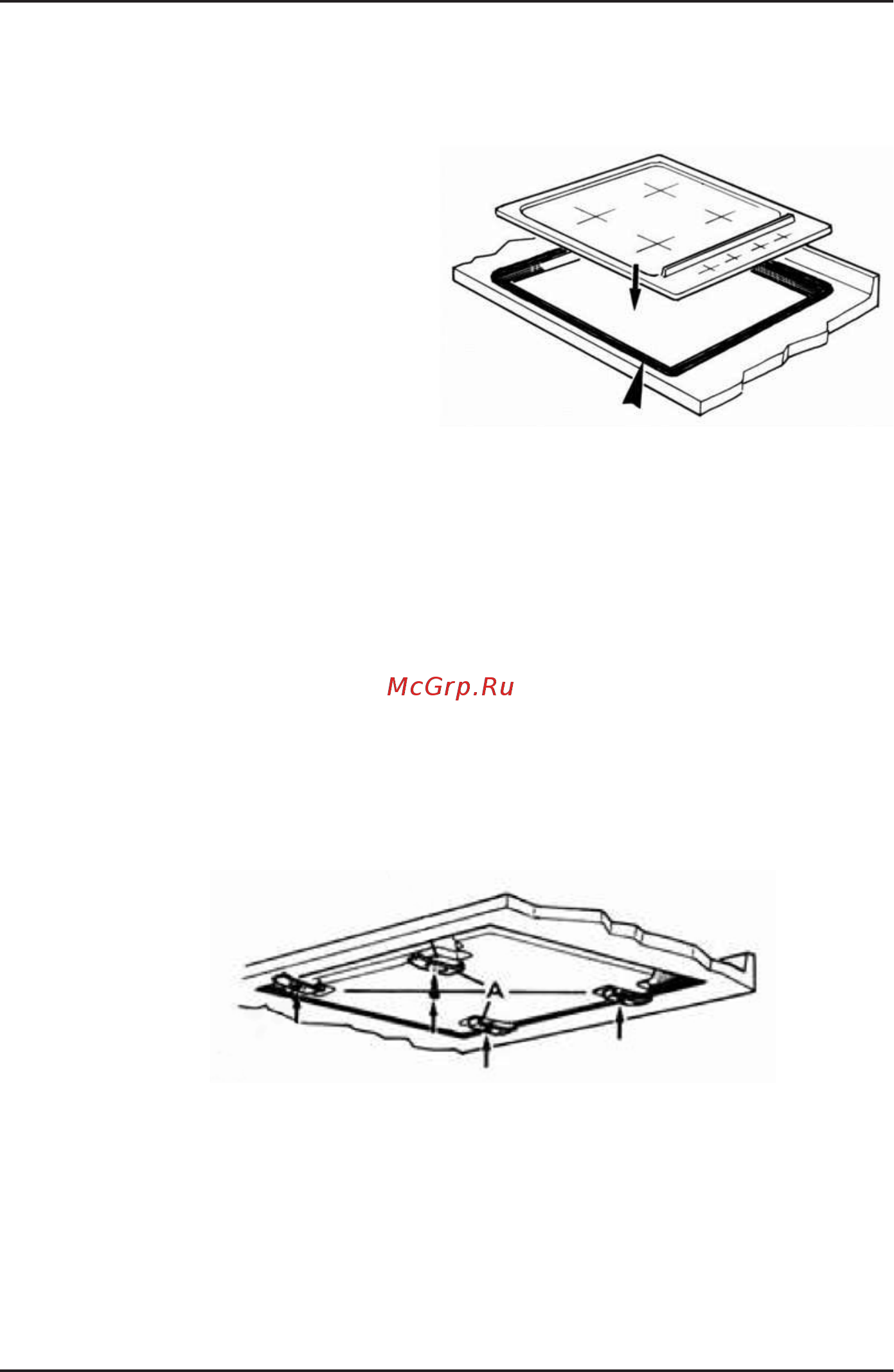

Установите уплотняющую прокладку вокруг верхней поверхности вырезанного периметра (см. рис.7).

НЕ ПОЛЬЗУЙТЕСЬ ГЕРМЕТИКОМ ИЛИ СИЛИКОНОМ ДЛЯ КРЕПЛЕНИЯ ВАРКИ К СТОЛЕШ-

НИЦЕ. ВАРКА ДОЛЖНА ЛЕГКО ОТСОЕДИНЯТЬСЯ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

ИНФОРМАЦИЯ О КРЕПЛЕНИИ ВАРКИ

Перед установкой варки в вырезанное пространство в столешнице необходимо воспользоваться

поставляемыми крепежными скобами, как показано на рис.8. Вставьте скобу под смещенным

углом под паз верхней крышки спереди и сзади варки. Установите крепежный винт, не затягивая

его, чтобы скоба могла скользить внутрь и наружу. На скользящих скобах установите варку в про-

странство столешницы. После установки закрепите варку выдвижением крепежных скоб и раз-

мещением их наружных концов на нижней поверхности столешницы, как показано на рис.8,

после чего слегка затяните винты (чрезмерное затягивание может повредить варку) до плотной

фиксации варки. После установки варки удалите лишние части прокладки с помощью резака или

другого острого режущего инструмента (см. рис.9.).

Рис. 8

Рис. 7
