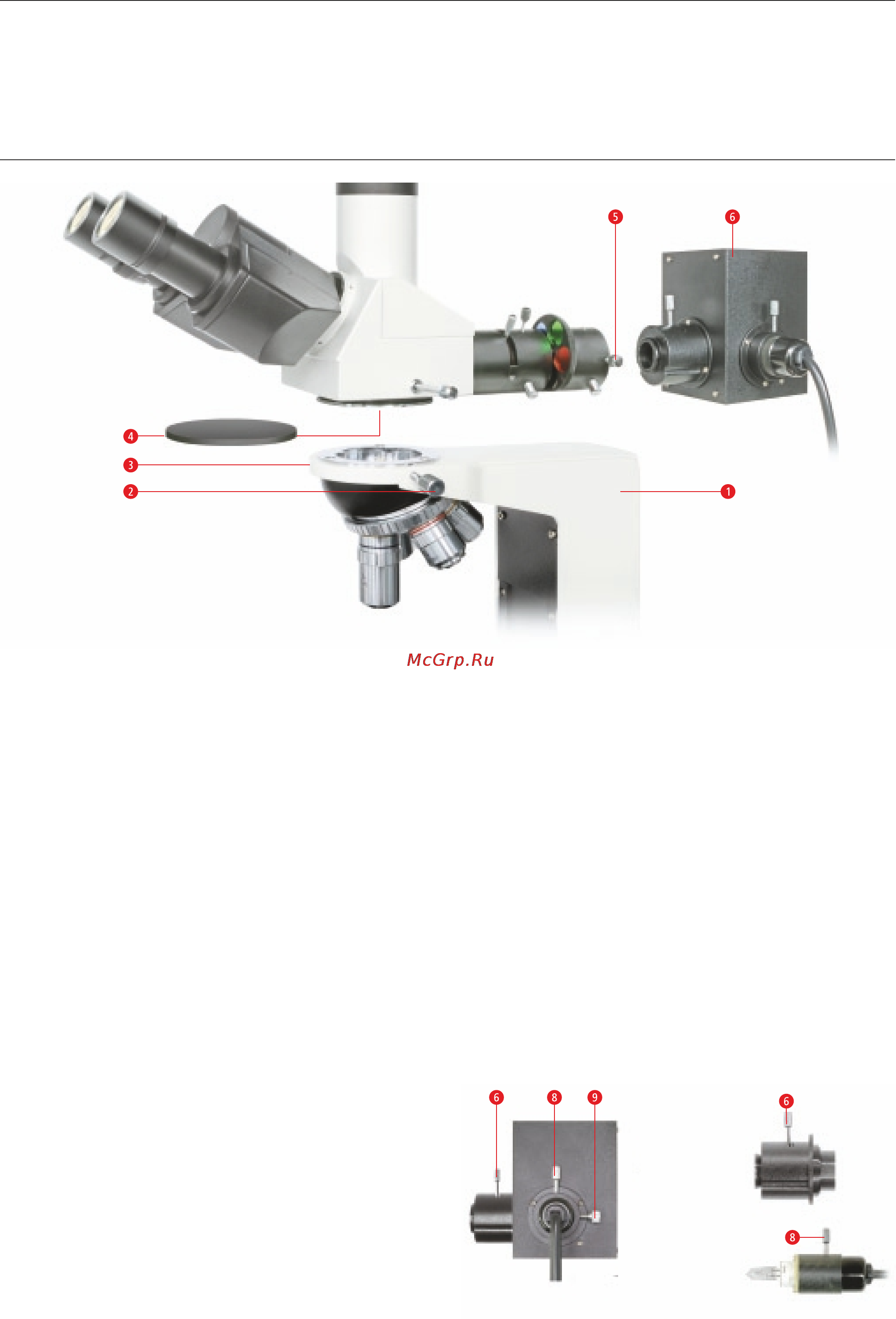

Рис. 3
Рис. 4
Система освещения: галогенная лампа с регулируемой
яркостью (6 В, 20 Вт)
Источник питания: 220 В / 50 Гц
В комплект поставки входят следующие фильтры для
наблюдений в отраженном свете: поляризационный,
матовый, синий, зеленый и красный
Дополнительно можно приобрести фильтры для
наблюдений в проходящем свете: поляризационный,
матовый, синий, зеленый и желтый
Диапазон перемещения предметного столика:
50 мм x 75 мм
Шаг точной фокусировки: 0,002 мм
Диапазон регулировки межзрачкового расстояния:
53–75 мм
Противогрибковое покрытие бинокулярной насадки
и корпуса микроскопа
•
III. НАЧАЛО РАБОТЫ
1. Источник освещения для наблюдений
в отраженном свете (рис. 3)
Снимите защитную крышку (4) дополнительной линзы,
расположенную под тубусом источника освещения.
Вставьте тубус источника освещения в соответствующий
разъем (3) на штативе (1) микроскопа и закрепите его при
помощи фиксатора (2).
2. Корпус верхнего источника освещения (рис. 3)
Ослабьте фиксатор корпуса источника освещения (5) и
вставьте корпус (6) в тубус источника освещения.
Затяните фиксатор корпуса (5), чтобы закрепить
конструкцию.
IV. НАБЛЮДЕНИЯ
1. Отраженный свет (рис. 1, 2, 4)
1. Подключите микроскоп к источнику питания (14) при
помощи шнура (15).
2. Включите систему освещения, нажав выключатель (17).
3. Установите объектив 10х в рабочее положение,
повернув револьверную головку (40). Выньте объектив
10х (39) из гнезда, осветив таким образом предметный
столик.
4. Положите белый лист бумаги на предметный столик
(38) и посмотрите на освещенный круг.
5. В центре освещенного круга должна находиться тень от
нити накаливания лампы. Если тень находится не в
центре, ослабьте патрон (9) и отрегулируйте положение
лампы при помощи юстировочного винта (8).
6. Если на листе бумаги не видно тени нити накаливания,
измените положение конденсора при помощи
соответствующей ручки регулировки (6) так, чтобы тень
была четкой.
7. Если тень нити накаливания сильно отстоит от центра
освещенного круга, выньте лампу из корпуса и установите
ее повторно, плотно прижимая патрон к правой части
корпуса. Затяните юстировочный винт (8) и проверьте
положение тени.
8. Установите объектив 10х и поместите на предметный
столик нужный объект.
9. Сфокусируйте изображение при помощи колес
фокусировки (12, 13).
10. Если объект освещен неравномерно, измените
положение конденсора при помощи соответствующей
ручки регулировки (6) так, чтобы объект был освещен
полностью. Зафиксируйте положение лампы, закрутив
патрон (9).
11. Установите минимальный диаметр диафрагмы при
помощи регулятора (23) и наведите получившийся луч
точно в центр поля зрения при помощи центровочного
винта (25). После этого раскройте диафрагму так, чтобы
