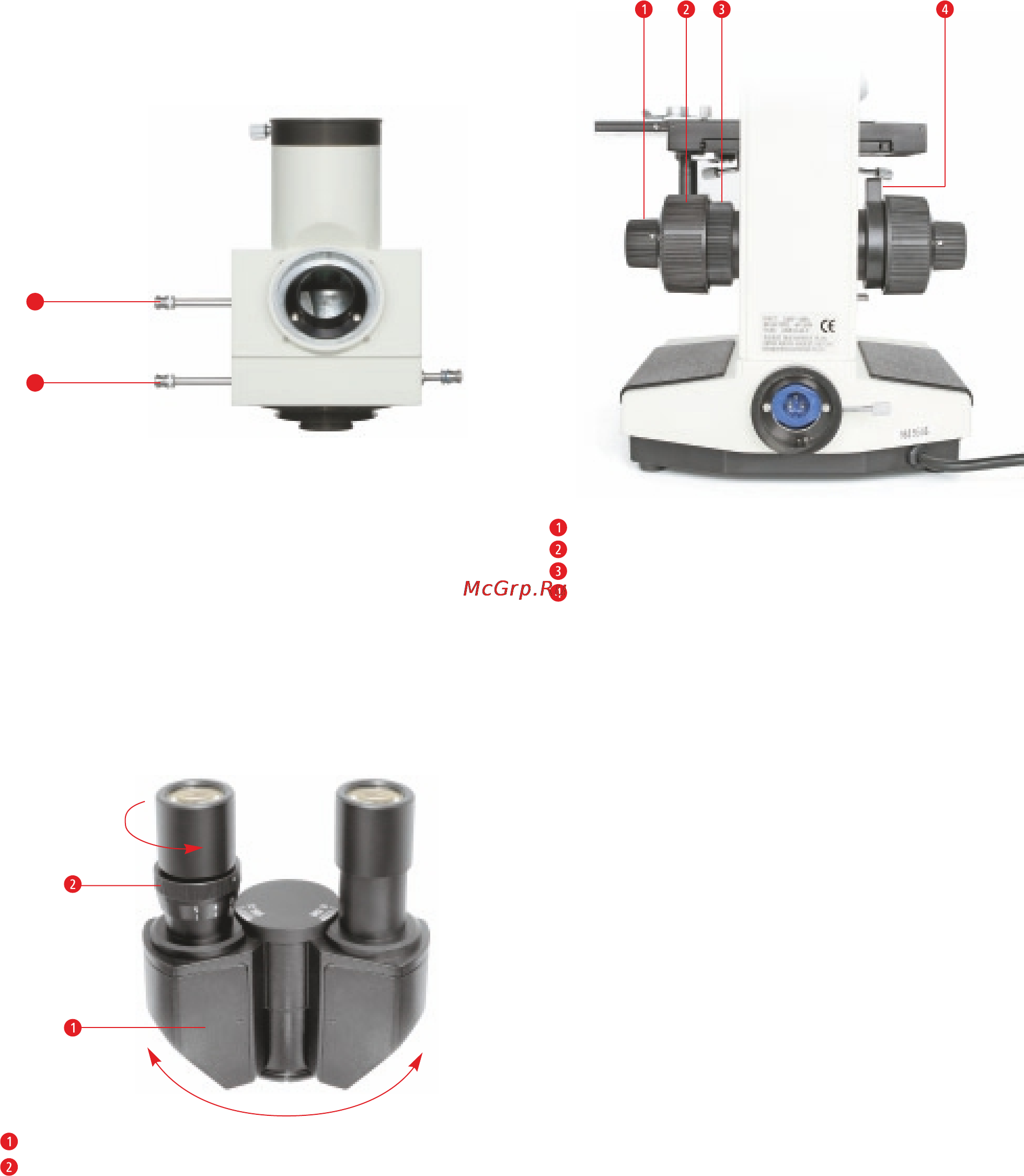

Рис. 5

Рис. 6

Бинокулярная насадка

Кольцо диоптрийной коррекции

Рис.7

ее границ не было видно в поле зрения.

12. При использовании объективов с другим увеличением

яркость освещения и диаметр диафрагмы можно при

необходимости отрегулировать, чтобы объект был

равномерно освещен во время наблюдений.

13. Для получения максимально четкого и контрастного

изображения можно воспользоваться одним из

установленных светофильтров (4).

2. Проходящий свет (рис. 2, 5)

1. Включите систему освещения, нажав выключатель (30).

2. Настройте яркость освещения при помощи регуляторов

яркости (31) и апертурной диафрагмы (35). При

необходимости конденсор можно поднять или опустить

при помощи ручки регулировки (29).

3. Сдвиньте анализатор с оптической оси при помощи

рычага (26). Выберите необходимый способ наблюдений,

воспользовавшись рычагом переключения (24).

3. Межзрачковое расстояние (рис. 6)

Поместите объект для наблюдений на предметный столик

и сфокусируйте изображение. Чтобы настроить

межзрачковое расстояние, посмотрите в окуляры

бинокулярной насадки (2) и раздвигайте оптические трубы

до тех пор, пока изображение не перестанет двоиться.

4. Диоптрийная коррекция (рис. 6)

Установите объектив 40х в рабочее положение и

посмотрите в окуляры, закрыв левый глаз. Сфокусируйте

изображение при помощи колес фокусировки. Затем

закройте правый глаз и сфокусируйте изображение,

поворачивая кольцо диоптрийной коррекции (2).

5. Грубая и точная фокусировка (рис. 7)

Колесо точной фокусировки

Колесо грубой фокусировки

Кольцо регулировки плавности фокусировки

Ограничитель подъема предметного столика

Данный микроскоп позволяет получать максимально

четкие изображения наблюдаемых объектов, благодаря

коаксиальной системе фокусировки. Натяжение системы

фокусировки можно изменить при помощи кольца

регулировки плавности фокусировки (3). При грубой

фокусировке можно повредить объектив микроскопа или

объект наблюдений, однако этого можно избежать,

воспользовавшись ограничителем подъема предметного

столика (4), который не позволит поднять предметный

столик выше определенного (настраиваемого) положения.

6. Наблюдения в отраженном свете (рис. 1, 2)

Поместите нужный объект на предметный столик (38),

установите объектив 10х в рабочее положение и

посмотрите на объект. Сфокусируйте изображение при

помощи колес фокусировки (12, 13). Установите

минимальный диаметр диафрагмы при помощи

соответствующего регулятора (23), а затем наведите

получившийся луч в центр поля зрения при помощи

центровочного винта (25). После этого увеличьте диаметр

диафрагмы, чтобы ее не было видно в поле зрения. Для

получения большего контраста изображений во время

наблюдений можно воспользоваться одним из

светофильтров (4).

7. Наблюдения в проходящем свете (рис. 1, 2)

Поместите препарат на предметный столик (38),

установите объектив 10х в рабочее положение и

посмотрите на препарат. Сфокусируйте изображение при

помощи колес фокусировки (12, 13). При смене

объективов сфокусировать изображение повторно можно

при помощи колеса точной фокусировки (13). Для

большего контраста изображений можно установить

светофильтр (данные светофильтры приобретаются

отдельно) в соответствующий держатель (34).
