Русский

ОСНОВНЫЕ СОЕДИНЕНИЯ

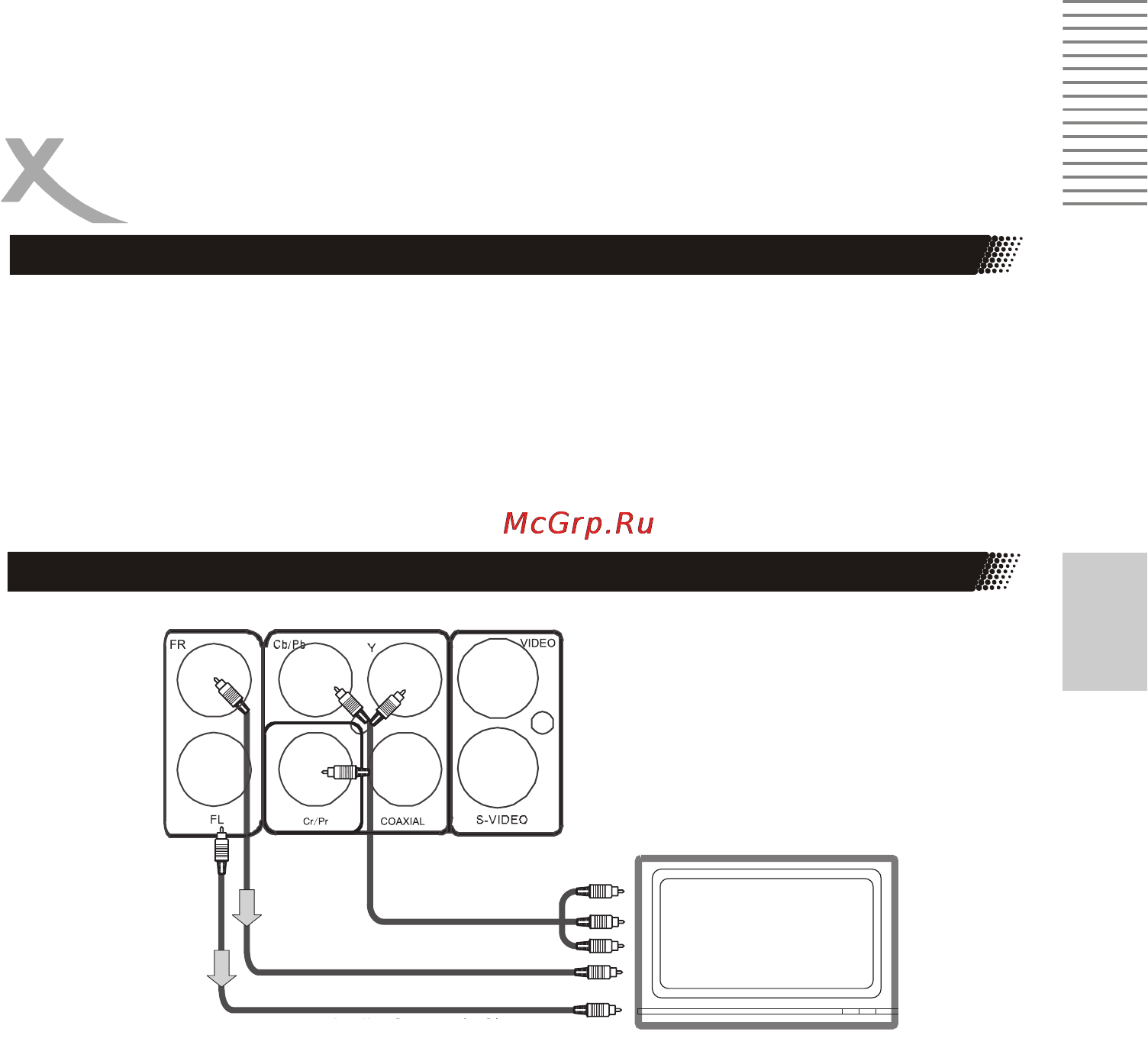

Подключение к телевизору

Подключение к стереофоническому телевизору

• Перед выполнением соединений обязательно выключите плеер и другое устройство,

которое собираетесь подключить.

• Прежде чем подключать другое устройство, внимательно прочтите инструкции.

• Тщательно соблюдайте цветовую кодировку при подключении аудио и видеокабелей.

• Пожалуйста, используйте только один тип соединения телевизора с данным плеером и

выбирайте правильный видеовыход.

Подключите RCA кабель (в комплекте) с красной и белой маркировками в соответствующие по

цвету гнезда FR и FL на задней панели проигрывателя и телевизора.

Подключите RCA кабель (в комплекте) с желтой маркировкой штекера к разъему VIDEO Вашего

проигрывателя и соответствующему разъему на телевизоре.

Чтобы получить более высокое качество изображения (вместо соединения по разъему VIDEO),

советуем Вам

кабелем формата S-Video соединить соответствующий выход плеера с входом S-

Video телевизора. Настройка «Video out» [Видеовыход] в данном случае должна быть

установлена на значение S-Video.

Для наилучшего качества изображения (вместо соединения по разъемам VIDEO или S-Video),

компонентным кабелем соедините Y, CB, CR разъемы плеера с тремя соответствующими

разъемами телевизора (не все ТВ имеют данный разъем подключения). Настройка «Video

out» [Видеовыход] в данном

случае должна быть установлена на значение YCbCr или YPbPr.

Примечания:

• Одновременно можно использовать только ОДИН тип соединения с телевизором. Если ваш

телевизор не поддерживает функцию Y, PB, PR, не переключайте настройку плеера «VIDEO

OUT» на значение «Y, PB, PR», иначе видеосигналы не будут подаваться на выход.

• Обращаем внимание пользователей на следующее: не все телевизоры высокого разрешения

совместимы с данным плеером, из-за этого на экранном видеоизображении могут возникать

паразитные «узоры» и искажения.

Телевизор

Компонентный видеовыход

Аудиовыход (правый канал)

Аудиовыход (левый канал)
