Nobo Viking NFC 2N 10 Паспорт изделия онлайн

Nobo Viking NFC 2N 10 Паспорт изделия онлайн

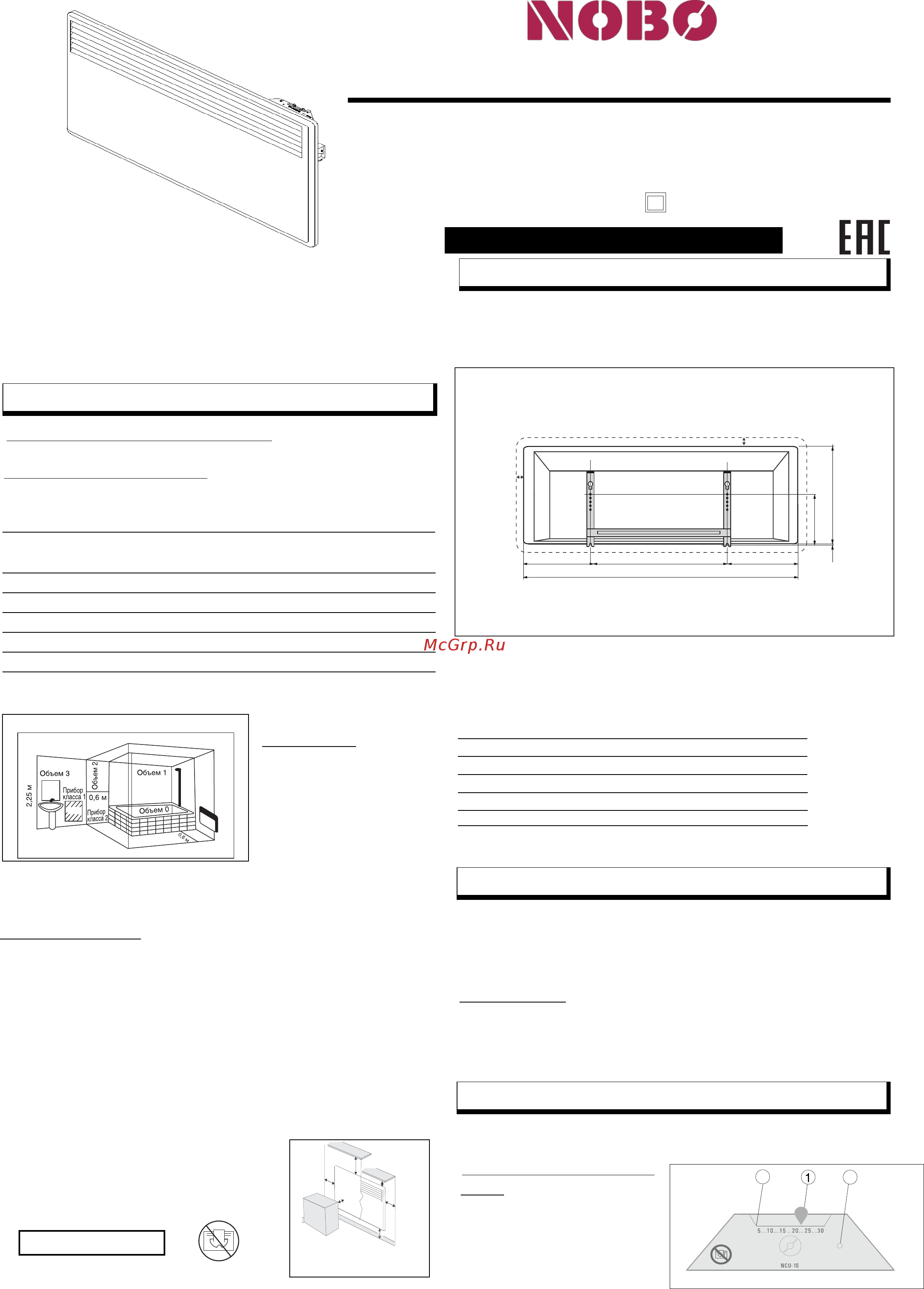

Поздравляем Вас с приобретением
электрического конвектора Nobo!
Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте.
Nobø (VIKING) является прибором:
– II класса электрозащиты, защищенным от брызг воды IP24
Управляющие регуляторы:
– Электронный термостат
–
Регулятор термостата
Объем защиты
Этот прибор может быть уста#
новлен в объеме 2 или 3 при
условии, что электрическое
питание будет защищено уст#
ройством защитного отклю#
чения (УЗО), равным 30 мА.
Чтобы облегчить установку и сохранить минимальное расстояние 150 мм от
нижней поверхности аппарата до пола, необходимо:
– освободить кронштейн с двумя лапами от аппарата;
– использовать кронштейн, поставленный на пол около стены, в качестве
маркировки установочных размеров.
– переставить кронштейн так, чтобы нижние установочные отверстия
аппарата и отмеченные Вами точки совпали;
– проверить горизонтальное положение кронштейна, затем отметить и
просверлить 4 отверстия;
– поместить кронштейн на стену и закрепить его при помощи 4 винтов
диаметром 5,5 мм. максимум.
Мощность, Вт 500 750 1000 1200 1500
Сила тока (А) 2,2 3,3 4,3 5,4 6,5
A 725 975 1025 1325 1725
213 213 363 263 363
C
300 600 600 1000 1000
Обогреватель не следует устанавливать в непосредственной близости от
розетки сетевого электроснабжения. В случае установки прибора во
влажном помещении необходимо использовать устройство защитного
отключения (УЗО).
Электрическое соединение не требует демонтажа прибора.
Подключение
Конвектор комплектуется двухжильным шнуром электропитания с вилкой
В случае неисправности шнура электропитания направьте изготовителю
извещение. Отдел послепродажного обслуживания или другой уполно#
моченный сотрудник примет соответствующие меры.
1)
ХАРАКТЕРИСТИКИ
Nobø (VIKING) NFC2S, NFC2N
Электрический обогреватель
(конвектор)
230-250 В ~ IP24
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Мощность Напряжение
Сила тока
Высота Ширина Толщина Вес
Вт (В) (А) (мм) (мм) (мм) (кг)
500 230–250 2,2 200 725 55 2,9
750 230–250 3,3 200 975 55 3,9
1000 230–250 4,3 200 1025 55 4,7
1200 230–250 5,4 200 1325 55 5,5
1500 230–250 6,5 200 1725 55 6,2
рис. А
3)
УСТАНОВКА И ФИКСАЦИЯ
Рис.3
(размеры в мм)
4)
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
5)
ФУНКЦИОНИРОВАНИЕ
Рис.1
(H)
(A)
B
Элек
тронное управление этого прибора реал
из
овано так, чтобы его экс
п
луа
#
тация была м
ак
симально экономичной и удобной.
Блок управления прибора
Рис. 4
–
Регулятор температуры (1)
–
Индикатор работы (3)
–
Шкала регулятора
температуры (2)
Рис.4
3
2
Установка прибора
Электрическая установка должна соответствовать требованиям нормы
NFC 15–100. Этот прибор класса II не соединяется с землей.
В большинстве случаев этот аппарат устанавливается таким образом,
чтобы производимое тепло перем
ешивало максимальный объем воздуха.
Прибор должен быть зафиксирован в соответствии с действующими пред#
писаниями.
Он должен устанавливаться таким образом, чтобы выключатель и другие
механизмы не могли соприкасаться с человеком, принимающим ванну
или душ.
Если вентиляционные отверстия прибора заблокированы, существует
риск перегрева.
Таким образом, категорически запрещается накрывать или затыкать вход#
ные или выходные отверстия (решетки) воздуха, ввиду опасности несчаст#
ного случая или порчи прибора.
Избегать расположения за занавесками, дверьми
или под отверстием, пропускающим воздух.
на полу, на поверхностях, у мебели и т.д.
(рис. 1).
ВАЖНО!
Рис.
2
Мин.
200 мм
Мин.
50 мм
Мин.
10 мм
Мин.
50 мм
Мин.
50 мм
Соблюдать минимальные расстояния установки
NT
NF
Мин.
30 мм
23
20
2
9
5
200
B BC
A
