TS11/TS15, Поверки и Юстировки 105

Винты для

юстировки

Лазерного

целеуказателя

Юстировка

Лазерного

целеуказателя шаг

за шагом

Эта пошаговая инструкция описывает юстировку Лазерного целеуказателя на

расстоянии 50 м. Для выполнения калибровки/юстировки Лазерного целеуказате-

ля на расстоянии 120 м, необходимо разместить цель (пластину с рисунком) на

расстоянии 120 м от тахеометра.

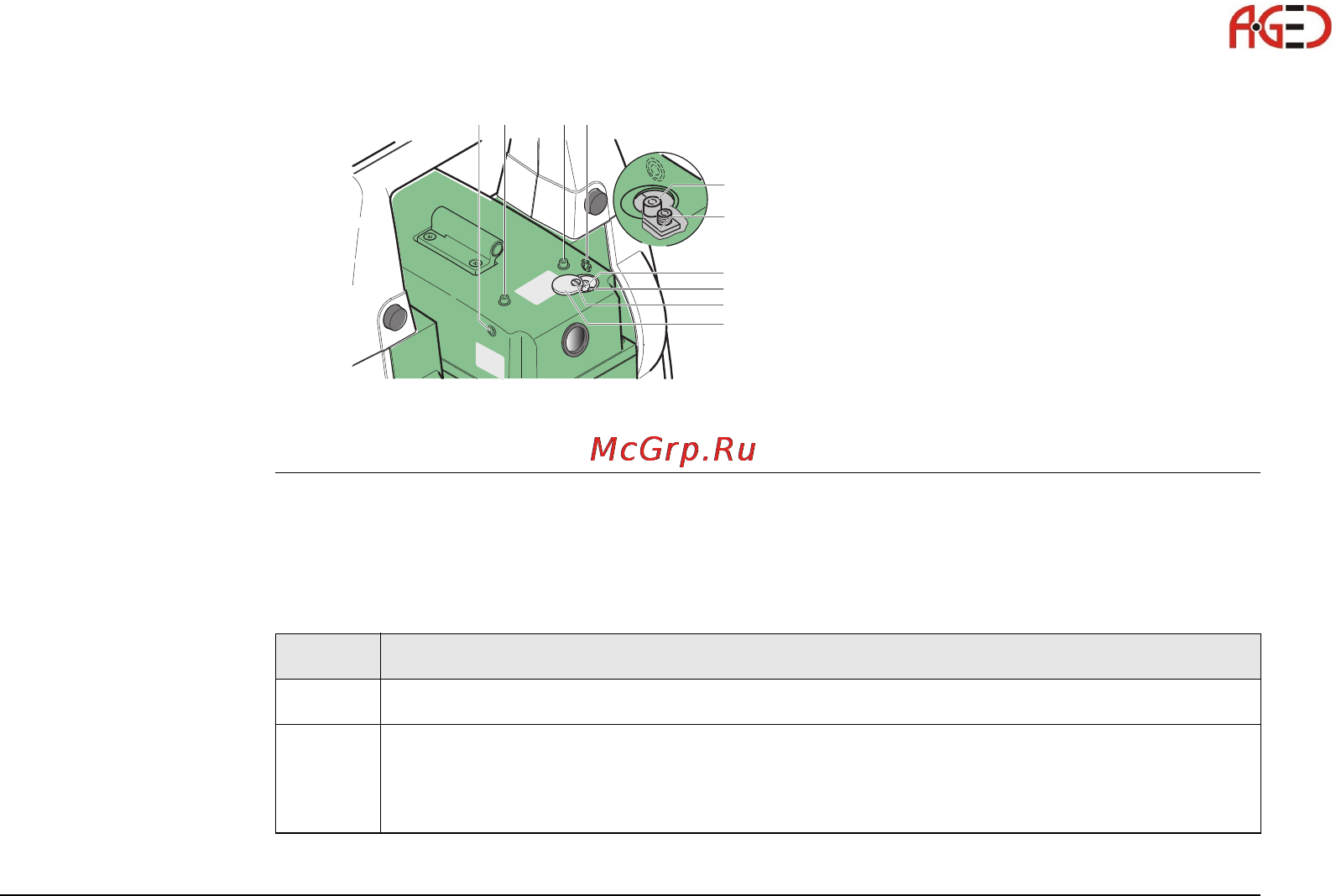

a) Горизонтальный юстировочный винт

b) Закрепительные винт

c) Закрепительный винт

d) Горизонтальный юстировочный винт

e) Вертикальный юстировочный винт

f) Вертикальный юстировочный винт

g) Винт защитной крышки

h) Защитная крышка

a b c d

TS_124

Шаг Описание

)

Убедитесь в том, что тахеометр отнивелирован на штативе.

1. Разместите цель (пластину с рисунком) на расстоянии 50 м и наведитесь

на перекрестие на пластине, соотвествующее перекрестию сетки нитей

зрительной трубы тахеометра.
