15
Vue d’ensemble des composants
Slots DIMM
DIMMA1 DIMMB1
Canal A Canal B
DIMMA2 DIMMB2
Installation recommandée de module mémoire
DIMMB2 DIMMB2
DIMMB1
DIMMA2 DIMMA2 DIMMA2
DIMMA1
Important
y
Veillez à toujours insérer un module de mémoire dans l’emplacement DIMMA2 en
premier.
y
Du fait des ressources utilisées par le chipset, la capacité de mémoire disponible
est un peu moins élevée que celle installée.
y
Basé sur les spécifications du processeur Intel, une tension d’une barrette
mémoire en dessous de 1.35V est conseillée pour protéger le processeur.
y
Veuillez noter que la capacité maximum de la mémoire est de 4 Go ou moins pour
le système d’exploitation Windows 32-bit du fait de la limitation de mémoire. Par
conséquent, il est recommandé d’installer le système d’exploitation Windows 64-
bit si vous voulez installer une mémoire de plus de 4 Go sur la carte mère.
y
Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à la
valeur indiquée lors de l’overclocking car la fréquence d’opération de mémoire
dépend du Serial Presence Detect (SPD). Rendez-vous sur le BIOS et choisissez la
fonction Memory Try It! pour régler la fréquence de mémoire si vous voulez faire
fonctionner la mémoire à la fréquence indiquée ou à une fréquence plus élevée.
y
Il est recommandé d’utiliser un système de refroidissement qui sera capable de
refroidir toutes les barrettes mémoire et d’offrir de bonnes performances lors d’un
overclocking.
y
La stabilité et la compatibilité du module de mémoire lors de l’overclocking
dépendent du processeur et des périphériques installés.
Содержание
- Быстрый старт p.1
- Kurzanleitung p.1
- Quick start p.1
- Présentation rapide p.1
- Installing a processor installation des prozessors installer un processeur установка процессора p.2
- Installing ddr4 memory installation des ddr4 speichers installer une mémoire ddr4 установка памяти ddr4 p.3
- Power led power led power led p.4
- Connecting the front panel header anschließen der frontpanel stiftleiste connecter un connecteur du panneau avant подключение разъемов передней панели p.4
- Hdd led hdd led hdd led p.4
- Http youtu be dpelidvnzui p.4
- Hdd led p.4
- Installing sata drives installation der sata laufwerke installer le disque dur sata установка дисков sata p.6
- Installing a graphics card einbau der grafikkarte installer une carte graphique установка дискретной видеокарты p.7
- Power on einschalten mettre sous tension включение питания p.10
- Bios setup 28 p.11
- Rear i o panel 10 p.11
- Safety information 3 p.11
- Overview of components 13 p.11
- Specifications 4 p.11
- Onboard leds 26 p.11
- Contents p.11
- Software description 39 p.12
- Safety information p.13
- Specifications p.14
- Specification comparison table p.19
- Audio ports p.20
- Usb 3 gen2 p.20
- Link activity led p.20
- Lan port led status table p.20
- Connected blank empty p.20
- Audio ports configuration p.20
- Audio ports channel p.20
- Usb 3 gen1 z270 gaming m3 h270 gaming m3 p.20
- Usb 3 gen1 usb 3 gen2 type c p.20
- Speed led p.20
- Rear i o panel p.20
- Ps 2 lan p.20
- Optical s pdif out p.20
- Realtek hd audio manager p.21
- Auto popup dialog p.21
- Rear i o panel p.22
- Audio jacks to stereo speakers diagram p.22
- Audio jacks to headphone and microphone diagram p.22
- Audio jacks to 7 channel speakers diagram p.22
- Audio input p.22
- Overview of components p.23
- Cpu socket p.24
- Introduction to the lga 1151 cpu p.24
- Important p.24
- Memory module installation recommendation p.25
- Dimm slots p.25
- Important p.25
- Pci_e1 6 pcie expansion slots p.26
- Multiple graphics cards installation recommendation p.26
- Important p.26
- M2_1 2 m slots key m p.27
- Video demonstration p.27
- Using m shield p.27
- Installing m module p.27
- Important p.27
- Sata1 6 sata 6gb s connectors p.28
- M sata pcie combination table p.28
- Important p.28
- Jfp1 jfp2 front panel connectors p.29
- Xm sata ssds 4xsata hdds p.29
- Xm sata ssd 1xm pcie ssd 5xsata hdds p.29
- Xm pcie ssds 6xsata hdds p.29
- Xm pcie ssd 6xsata hdds p.29
- These connectors connect to the switches and leds on the front panel p.29
- M slots with examples of various combination possibilities p.29
- These connectors allow you to connect an atx power supply p.30
- Make sure that all the power cables are securely connected to a proper atx power supply to ensure stable operation of the motherboard p.30
- Important p.30
- Cpu_pwr1 atx_pwr1 power connectors p.30
- Super charger utility p.31
- Note that the power and ground pins must be connected correctly to avoid possible damage p.31
- Jusb3 4 usb 3 gen1 connectors p.31
- Jusb1 2 usb 2 connectors p.31
- Important p.31
- Y y in order to recharge your ipad iphone and ipod through usb ports please install ms p.31
- Y note that the vcc and ground pins must be connected correctly to avoid possible damage p.31
- These connectors allow you to connect usb 3 gen1 ports on the front panel p.31
- These connectors allow you to connect usb 2 ports on the front panel p.31
- There are gradient points of the fan speed that allow you to adjust fan speed in relation to cpu temperature p.32
- Switching fan mode and adjusting fan speed p.32
- Select pwm mode or dc mode p.32
- Pin definition of fan connectors p.32
- Make sure fans are working properly after switching the pwm dc mode p.32
- Important p.32
- Hardware monitor p.32
- Fan connectors can be classified as pwm pulse width modulation mode or dc mode pwm mode fan connectors provide constant 12v output and adjust fan speed with speed control signal dc mode fan connectors control fan speed by changing voltage when you plug a 3 pin non pwm fan to a fan connector in pwm mode the fan speed will always maintain at 100 which might create a lot of noise you can follow the instruction below to adjust the fan connector to pwm or dc mode p.32
- Default pwm mode fan connectors p.32
- Default dc mode fan connectors p.32
- Cpu_fan1 pump_fan1 sys_fan1 4 fan connectors p.32
- Jaud1 front audio connector p.33
- Using chassis intrusion detector p.33
- Resetting the chassis intrusion warning p.33
- Jci1 chassis intrusion connector p.33
- Use a jumper cap to short jbat1 for about 5 10 seconds p.34
- This connector is for tpm trusted platform module please refer to the tpm security platform manual for more details and usages p.34
- There is cmos memory onboard that is external powered from a battery located on the motherboard to save system configuration data if you want to clear the system configuration set the jumpers to clear the cmos memory p.34
- Resetting bios to default values p.34
- Remove the jumper cap from jbat1 p.34
- Power off the computer and unplug the power cord p.34
- Plug the power cord and power on the computer p.34
- Keep data p.34
- Jtpm1 tpm module connector p.34
- Jbat1 clear cmos reset bios jumper p.34
- Default p.34
- Clear cmos reset bios p.34
- Https youtu be cqnhyadzd2q p.35
- Y y please use gaming app to control the extended led strip p.35
- Y y always turn off the power supply and unplug the power cord from the power outlet before installing or removing the led strip p.35
- Y this connector supports 5050 single color led strips with the maximum power rating of 3a 12v please keeping the led strip shorter than 2 meters to prevent dimming p.35
- Watch the video to learn how to install 5050 rgb led strips to rgb led connector p.35
- Video demonstration p.35
- This connector allows you to connect the optional serial port with bracket p.35
- These connectors allow you to connect the 5050 rgb led strips p.35
- Jled1 rgb led connector p.35
- Jcom1 serial port connector p.35
- Important p.35
- Xmp led p.36
- Pcie x16 slot leds p.36
- Onboard leds p.36
- Ez debug led p.36
- Dimm leds p.37
- Bios setup p.38
- Important p.38
- Function key p.38
- Entering bios setup p.38
- Updating the bios with live update 6 p.39
- Updating bios with m flash p.39
- Updating bios p.39
- Resetting bios p.39
- Important p.39
- Important p.40
- Ez mode p.40
- Important p.41
- Advanced mode p.42
- Oc menu p.43
- Important p.43
- Installing utilities p.49
- Installing drivers p.49
- Software description p.49
- Installing windows 7 8 10 p.49
- Installing window p.49
- Übersicht der komponenten 13 p.51
- Spezifikationen 4 p.51
- Sicherheitshinweis 3 p.51
- Rückseite e a 10 p.51
- Onboard leds 26 p.51
- Inhalt p.51
- Bios setup 28 p.51
- Softwarebeschreibung 40 p.52
- Sicherheitshinweis p.53
- Spezifikationen p.54
- Vergleichstabelle der spezifikation p.59
- Audioanschlüsse kanal p.60
- Audioanschlüsse p.60
- Verbindung aktivität led p.60
- Verbindet blank leer p.60
- Usb 3 gen2 p.60
- Usb 3 gen1 z270 gaming m3 h270 gaming m3 p.60
- Usb 3 gen1 usb 3 gen2 typ c p.60
- Rückseite e a p.60
- Ps 2 lan p.60
- Optischer s pdif ausgang p.60
- Lan port led zustandstabelle p.60
- Konfiguration der audioanschlüsse p.60
- Geschwindigkeit led p.60
- Realtek hd audio manager p.61
- Auto popup dialog p.61
- Audiobuchsen für den anschluss von einem kopfhörer und mikrofon p.62
- Audiobuchsen für 7 kanal anlage p.62
- Audio input p.62
- Rückseite e a p.62
- Audiobuchsen für stereo lautsprecher p.62
- Übersicht der komponenten p.63
- Wichtig p.64
- Erklärung zur lga 1151 cpu p.64
- Cpu sockel p.64
- Wichtig p.65
- Speichermodul installationsempfehlung p.65
- Dimm steckplätze p.65
- Wichtig p.66
- Pci_e1 6 pcie erweiterungssteckplätze p.66
- Mehrere grafikkarten einbauempfehlung p.66
- Video demonstration p.67
- M2_1 2 m steckplätze key m p.67
- M abdeckung verwenden p.67
- Installation eines m moduls p.67
- Wichtig p.67
- M sata pcie kombinationstabelle p.68
- Wichtig p.68
- Sata1 6 sata 6gb s anschlüsse p.68
- Xm sata ssds 4xsata hdds p.69
- Xm sata ssd 1xm pcie ssd 5xsata hdds p.69
- Xm pcie ssds 6xsata hdds p.69
- Xm pcie ssd 6xsata hdds p.69
- M steckplätze mit beispielen zu den verschiedenen kombinationsmöglichkeiten p.69
- Jfp1 jfp2 frontpanel anschlüsse p.69
- Diese anschlüsse verbinden die schalter und leds des frontpanels p.69
- Wichtig p.70
- Stellen sie sicher dass alle anschlüsse mit den richtigen anschlüssen des netzteils verbunden sind um einen stabilen betrieb der hauptplatine sicherzustellen p.70
- Mit diesen anschlüssen verbinden sie die atx stromstecker p.70
- Cpu_pwr1 atx_pwr1 stromanschlüsse p.70
- Bitte beachten sie dass sie die mit stromführende leitung und erdleitung bezeichneten pins korrekt verbinden müssen ansonsten kann es zu schäden kommen p.71
- Y y um das ipad iphone und den ipod über usb anschlüsse aufzuladen installieren sie bitte die ms p.71
- Y bitte beachten sie dass sie die mit vcc stromführende leitung und ground erdleitung bezeichneten pins korrekt verbinden müssen ansonsten kann es zu schäden kommen p.71
- Wichtig p.71
- Super charger software p.71
- Mit diesen anschlüssen können sie die usb 3 gen1 anschlüsse auf dem frontpanel verbinden p.71
- Mit diesen anschlüssen können sie die usb 2 anschlüsse auf dem frontpanel verbinden p.71
- Jusb3 4 usb 3 gen1 anschlüsse p.71
- Jusb1 2 usb 2 anschlüsse p.71
- Umschalten des lüfter modus und anpassung der lüfterdrehzahl p.72
- Pin belegung der lüfteranschlüsse p.72
- Lüfteranschlüsse des standard pwm modus p.72
- Lüfteranschlüsse des standard dc modus p.72
- Hardware monitor zwischen dem pwm und dc modus umschalten und die lüfterdrehzahl ändern p.72
- Diese anschlüsse können im pwm pulse width modulation modus oder spannungsmodus betrieben werden im pwm modus bieten die lüfteranschlüsse konstante 12v ausgang und regeln die lüftergeschwindigkeit per drehzahlsteuersignal im dc modus bestimmen die lüfteranschlüsse die lüftergeschwindigkeit durch ändern der spannung wenn sie ein 3 pin non pwm lüfter an einen pwm modus lüfteranschluss anschließen läuft der lüfter mit höchster drehzahl und kann unangenehm laut werden folgen sie den folgenden anweisungen um den pwm oder dc modus auszuwählen p.72
- Die gradientenpunkte des lüfterverlaufs erlauben die anpasssung der lüfterdrehzahl in abhängigkeit von der cpu temperatur p.72
- Cpu_fan1 pump_fan1 sys_fan1 4 stromanschlüsse für lüfter p.72
- Überprüfen sie die ordnungsgemäße funktion der lüfter nach dem umschalten des pwm dc modus p.72
- Wählen sie den pwm oder dc modus aus p.72
- Wichtig p.72
- Jci1 gehäusekontaktanschluss p.73
- Jaud1 audioanschluss des frontpanels p.73
- Gehäusekontakt warnung zurücksetzen p.73
- Gehäusekontakt detektor verwenden p.73
- Schalten sie den computer ab und ziehen sie das netzkabel ab p.74
- Rücksetzen des bios auf standardwerte p.74
- Jtpm1 tpm anschluss p.74
- Jbat1 clear cmos steckbrücke reset des bios p.74
- Entfernen sie die steckbrücke von jbat1 p.74
- Dieser anschluss wird für das tpm modul trusted platform module verwendet weitere informationen über den einsatz des optionalen tpm modules entnehmen sie bitte dem tpm plattform handbuch p.74
- Der onboard cmos speicher ram wird durch eine externe spannungsversorgung durch eine batterie auf dem motherboard versorgt um die daten der systemkonfiguration zu speichern wenn sie die systemkonfiguration löschen wollen müssen sie die steckbrücke für kurze zeit umsetzen p.74
- Daten beibehalten p.74
- Cmos daten löschen reset des bios p.74
- Verwenden sie eine steckbrücke um jbat1 für 5 10 sekunden kurzzuschließen p.74
- Stecken sie das kabel ihres computers in die steckdose hinein und schalten sie den computer ein p.74
- Standardwert p.74
- Y y schalten sie die stromversorgung aus und ziehen sie das netzkabel ab bevor sie die rgb led streifen ein und ausbauen p.75
- Y y bitte verwenden sie die gaming app zur steuerung des led leuchtstreifens p.75
- Y dieser anschluss unterstützt die 5050 rgb mehr farb led streifen 12v r g b mit der maximalen leistung von 3a 12v beachten sie bitte dass die länge des led streifens maximal 2 meter betragen darf um eine verdunkelung der led zu verhindern p.75
- Wichtig p.75
- Video demonstration p.75
- Mit diesen anschlüssen können sie den 5050 rgb led streifen anschließen p.75
- Mit diesem anschluss können sie das optionale serielle schnittstelle mit dem einbausatze verbinden p.75
- Jled1 rgb led anschluss p.75
- Jcom1 serieller anschluss p.75
- In diesem video erfahren sie wie sie die 5050 rgb led streifen am rgb led anschluss anschließen können p.75
- Https youtu be cqnhyadzd2q p.75
- Onboard leds p.76
- Ez debug led p.76
- Xmp led p.76
- Pcie x16 steckplatz leds p.76
- Dimm leds p.77
- Öffnen des bios setups p.78
- Wichtig p.78
- Funktionstasten p.78
- Bios setup p.78
- Wichtig p.79
- Reset des bios p.79
- Aktualisierung des bios mit live update 6 p.79
- Aktualisierung des bios mit dem m flash programm p.79
- Aktualisierung des bios p.79
- Wichtig p.80
- Ez modus p.80
- Wichtig p.81
- Erweiterter modus p.82
- Wichtig p.83
- Oc menü p.83
- Softwarebeschreibung p.90
- Installation von windows 7 8 10 p.90
- Installation von window p.90
- Installation von treibern p.90
- Installation von utilities p.91
- Vue d ensemble des composants 13 p.93
- Table des matières p.93
- Spécifications 4 p.93
- Panneau arrière entrée sortie 10 p.93
- Informations de sécurité 3 p.93
- Indicateurs led embarqués 26 p.93
- Configuration du bios 28 p.93
- Informations sur les logiciels 41 p.94
- Informations de sécurité p.95
- Spécifications p.96
- Tableau comparatif des spécifications p.101
- Usb 3 gen2 p.102
- Usb 3 gen1 z270 gaming m3 h270 gaming m3 p.102
- Usb 3 gen1 usb 3 gen2 type c p.102
- Tableau explicatif de l état de la led du port lan p.102
- Sortie s pdif optique p.102
- Ps 2 lan p.102
- Ports audio canal p.102
- Ports audio p.102
- Panneau arrière entrée sortie p.102
- Led indiquant la vitesse p.102
- Led indiquant la connexion et l activité p.102
- Connecté espace vide p.102
- Configuration des ports audio p.102
- Dialogue popup automatique p.103
- Realtek hd audio manager p.103
- Vue d ensemble des composants p.105
- Socket processeur p.106
- Présentation du socket lga 1151 p.106
- Important p.106
- Slots dimm p.107
- Installation recommandée de module mémoire p.107
- Important p.107
- Pci_e1 6 slots d extension pcie p.108

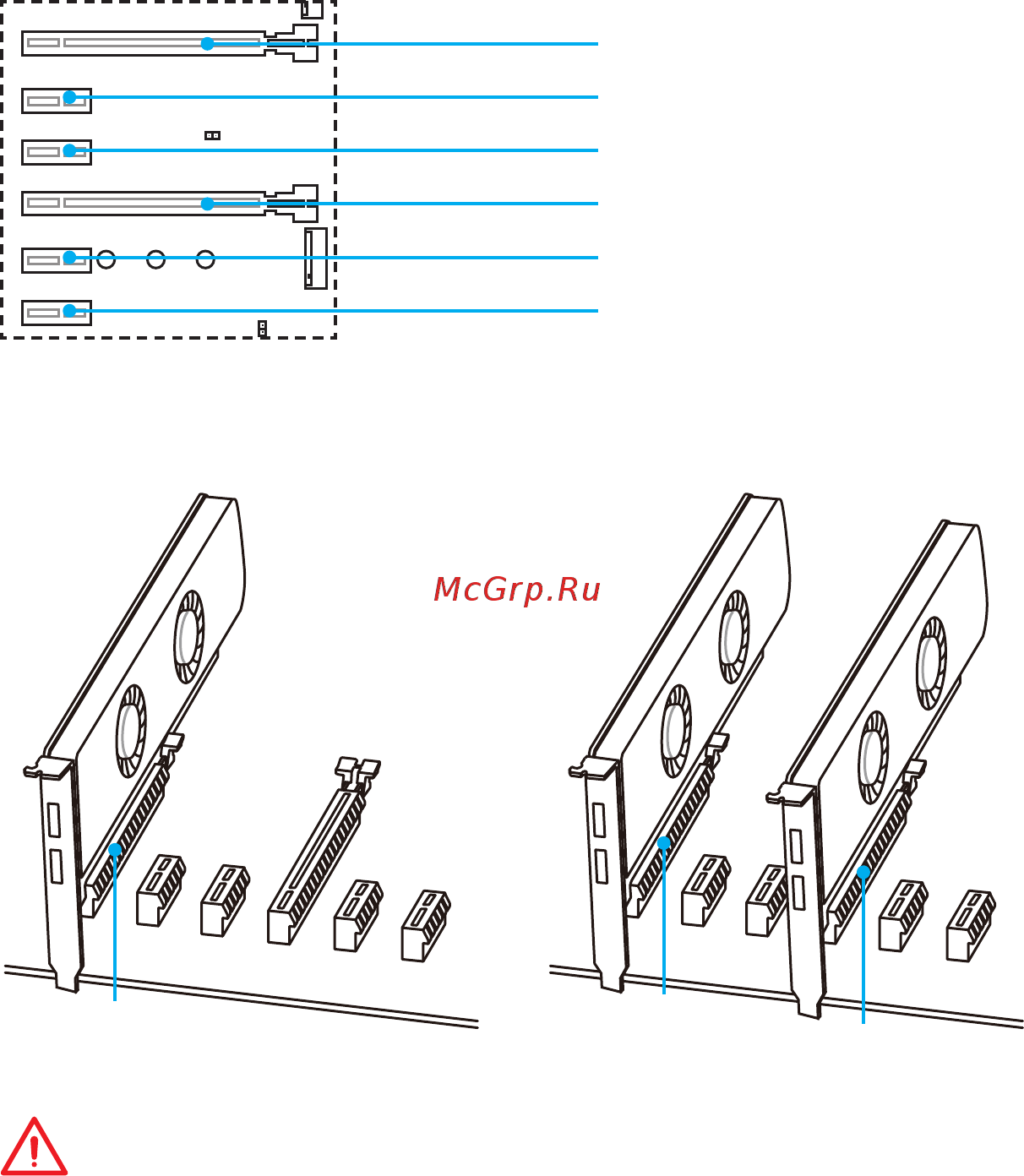

- Installation recommandée pour une configuration multi gpu p.108
- Important p.108
- Vidéo de démonstration p.109
- Utilisation de la protection m shield p.109
- M2_1 2 slots m touche m p.109
- Installation du module m p.109
- Important p.109
- Tableau de combinaison m sata et pcie p.110
- Sata1 6 connecteurs sata 6 gb s p.110
- Important p.110
- X ssds m sata 4 x disques durs sata p.111
- X ssds m pcie 6 x disques durs sata p.111
- X ssd m sata 1 x ssd m pcie 5 x disques durs sata p.111
- X ssd m pcie 6 x disques durs sata p.111
- Jfp1 jfp2 connecteurs de panneau avant p.111
- Combinaison des slots m p.111
- Ces connecteurs se lient aux interrupteurs et indicateurs led du panneau avant p.111
- Veuillez vous assurer que tous les câbles d alimentation sont branchés aux connecteurs adéquats afin garantir une opération stable de la carte mère p.112
- Important p.112
- Cpu_pwr1 atx_pwr1 connecteurs d alimentation p.112
- Ces connecteurs vous permettent de relier une alimentation atx p.112
- Ces connecteurs vous permettent de relier un port usb 3 gen1 sur le panneau avant p.113
- Ces connecteurs vous permettent de relier des ports usb 2 sur le panneau avant p.113
- Y y pour recharger votre tablette smartphone ou autre périphérique par l intermédiaire d un port usb veuillez installer l utilitaire ms p.113
- Y notez que les broches vcc et terre doivent être branchées correctement afin d éviter tout dommage sur la carte mère p.113
- Super charger p.113
- Notez que les câbles d alimentation et de terre doivent être branchés correctement afin d éviter d endommager la carte p.113
- Jusb3 4 connecteurs usb 3 gen1 p.113
- Jusb1 2 connecteurs usb 2 p.113
- Important p.113
- Important p.114
- Il y a des points de gradient de la vitesse du ventilateur qui vous permet d ajuster la vitesse de ventilateur par rapport à la température du processeur p.114
- Hardware monitor p.114
- Définition des broches des connecteurs de ventilateur p.114
- Cpu_fan1 pump_fan1 sys_fan1 4 connecteurs pour ventilateurs p.114
- Connecteurs pour ventilateurs en mode pwm par défaut p.114
- Connecteurs pour ventilateurs en mode dc par défaut p.114
- Choisissez le mode pwm ou le mode dc p.114
- Basculer entre les modes des ventilateurs et ajuster la vitesse p.114
- Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes pwm et dc p.114
- Les connecteurs pour ventilateurs peuvent être utilisés en mode pwm pulse width modulation et en mode dc en mode pwm les connecteurs fournissent une sortie de 12v constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse en mode dc les connecteurs contrôlent la vitesse des ventilateurs en modifiant la tension par conséquent quand vous branchez un ventilateur à 3 broches non pwm à un connecteur de ventilateur de mode pwm la vitesse sera toujours maintenue à 100 et cela occasionnera du bruit vous pouvez suivre les instructions ci dessous pour régler le connecteur de ventilateur en mode pwm ou mode dc p.114
- Utilisation du détecteur d intrusion châssis p.115
- Réinitialisation de l alerte intrusion châssis p.115
- Jci1 connecteur intrusion châssis p.115
- Jaud1 connecteur audio avant p.115
- Réinitialiser le bios aux valeurs par défaut p.116
- Jtpm1 connecteur de module tpm p.116
- Jbat1 cavalier clear cmos réinitialisation bios p.116
- Eteignez l ordinateur et débranchez le câble d alimentation de la prise électrique p.116
- Enlevez le couvercle de cavalier du jbat1 p.116
- Effacer cmos réinitialiser bios p.116
- Défaut p.116
- Conserver les données p.116
- Ce connecteur est relié à un module tpm trusted platform module veuillez vous référer au manuel du module tpm pour plus d informations p.116
- Branchez de nouveau le câble d alimentation à votre ordinateur et allumez le p.116
- Utilisez un couvercle de cavalier pour fermer jbat1 pour environ 5 10 secondes p.116
- Une mémoire cmos est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système si vous souhaitez nettoyer la configuration système placez le cavalier sur effacer cmos de manière à nettoyer la mémoire cmos p.116
- Y y veuillez utiliser l application gaming app pour contrôler le ruban led étendu p.117
- Y y avant d installer ou de retirer le ruban led veillez à toujours éteindre l alimentation et à débrancher le câble d alimentation de la prise électrique p.117
- Y ce connecteur supporte un ruban led unicolore de type 5050 avec une puissance nominale maximale de 3a 12v veuillez garder la longueur du ruban led inférieure à 2 mètres pour éviter la gradation des couleurs p.117
- Vidéo de démonstration p.117
- Référez vous à la vidéo d instruction sur l installation des rubans led rgb de type 5050 au connecteur led rgb p.117
- Jled1 connecteur rgb led p.117
- Jcom1 connecteur de port série p.117
- Important p.117
- Https youtu be cqnhyadzd2q p.117
- Ce connecteur vous permet de relier un port série en option p.117
- Ce connecteur vous permet de connecter des rubans led rgb de type 5050 p.117
- Indicateurs led embarqués p.118
- Indicateur led du mode xmp p.118
- Ez debug led p.118
- Leds du slot pcie x16 p.118
- Indicateurs led des barrettes dimm p.119
- Touches de fonction p.120
- Important p.120
- Entrer dans l interface setup du bios p.120
- Configuration du bios p.120
- Réinitialiser le bios p.121
- Mettre le bios à jour avec m flash p.121
- Mettre le bios à jour avec live update 6 p.121
- Mettre le bios à jour p.121
- Important p.121
- Important p.122
- Ez mode mode simplifié p.122
- Important p.123
- Advanced mode mode avancé p.125
- Important p.126
- Oc menu menu overclocking p.126
- Installer windows 7 8 10 p.133
- Installer window p.133
- Installer les utilitaires p.133
- Installer les pilotes p.133
- Informations sur les logiciels p.133
- Installer les utilitaires p.134
- Компоненты материнской платы 13 p.135
- Задняя панель портов ввода вывода 10 p.135
- Технические характеристики 4 p.135
- Безопасное использование продукции 3 p.135
- Содержание p.135
- Настройка bios 28 p.135
- Встроенные индикаторы 26 p.135
- Описание программного обеспечения 40 p.136
- Безопасное использование продукции p.137
- Технические характеристики p.138
- Таблица сравнения технических характеристик p.143
- Задняя панель портов ввода вывода p.144
- Таблица состояний индикатора порта lan p.144
- Скорость передачи данных p.144
- Порты аудио канал p.144
- Порты аудио p.144
- Подключение работа индикатора p.144
- Подключен пусто не подключен p.144
- Оптический s pdif out p.144
- Конфигурация портов аудио p.144
- Usb 3 gen2 p.144
- Usb 3 gen1 z270 gaming m3 h270 gaming m3 p.144
- Usb 3 gen1 usb 3 gen2 type c p.144
- Ps 2 lan p.144
- Автоматическое всплывающее диалоговое окно p.145
- Менеджер realtek hd audio p.145
- Компоненты материнской платы p.147
- Процессорный сокет p.148
- Процессор lga 1151 p.148
- Внимание p.148
- Слоты dimm p.149
- Рекомендации по установке модулей памяти p.149
- Внимание p.149
- Рекомендации по установке нескольких видеокарт p.150
- Pci_e1 6 слоты расширения pcie p.150
- Important p.150
- M2_1 2 разъем m ключ m p.151
- Установка модуля m p.151
- Использование m shield p.151
- Внимание p.151
- Видео инструкция p.151
- Таблица комбинации m sata p.152
- Внимание p.152
- Sata1 6 разъемы sata 6 гб с p.152
- Эти разъемы служат для подключения кнопок и светодиодных индикаторов расположенных на передней панели p.153
- Разъемы м и различные возможные примеры использования p.153
- Xm sata ssds 4xsata hdds p.153
- Xm sata ssd 1xm pcie ssd 5xsata hdds p.153
- Xm pcie ssds 6xsata hdds p.153
- Xm pcie ssd 6xsata hdds p.153
- Jfp1 jfp2 разъемы передней панели p.153
- Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к блоку питания атх p.154
- Данные разъемы предназначены для подключения блока питания atx p.154
- Внимание p.154
- Cpu_pwr1 atx_pwr1 разъемы питания p.154
- Jusb3 4 разъемы usb 3 gen1 p.155
- Jusb1 2 разъемы usb 2 p.155
- Внимание p.155
- Разъем вентилятора с pwm управлением по умолчанию p.156
- Назначение контактов разъема для подключения вентилятора p.156
- Разъем вентилятора с управлением постоянным током по умолчанию p.156
- Переключение режимов работы и скорости вращения вентилятора p.156
- Внимание p.156
- Cpu_fan1 pump_fan1 sys_fan1 4 разъемы вентиляторов p.156
- Сброс сообщения об открытии корпуса p.157
- Использование датчика открытия корпуса p.157
- Jci1 разъем датчика открытия корпуса p.157
- Jaud1 разъем аудио передней панели p.157
- Сброс настроек bios до значений по умолчанию p.158
- Jtpm1 разъем модуля tpm p.158
- Jbat1 джампер очистки данных cmos сброс bios p.158
- Jled1 разъем rgb led p.159
- Jcom1 разъем последовательного порта p.159
- Внимание p.159
- Видео инструкция p.159
- Индикаторы отладки ez p.160
- Индикатор xmp p.160
- Индикадоры слотов pcie x16 p.160
- Встроенные индикаторы p.160
- Xmp led p.160
- Индикаторы dimm p.161
- Функциональные клавиши p.162
- Настройка bios p.162
- Вход в настройки bios p.162
- Внимание p.162
- Сброс bios p.163
- Обновление bios при помощи m flash p.163
- Обновление bios при помощи live update 6 p.163
- Обновление bios p.163
- Внимание p.163
- Режим ez p.164
- Внимание p.164
- Внимание p.165
- Режим разгона p.166
- Меню oc p.167
- Внимание p.167
- Установка драйверов p.174
- Установка утилит p.174
- Установка windows 7 8 10 p.174
- Установка window p.174
- Описание программного обеспечения p.174
- Ce conformity p.175
- C tick compliance p.175
- Battery information p.175
- B 급 기기 가정용 방송통신기자재 p.175
- クラス b 情報技術装置 p.175
- Regulatory notices p.175
- Fcc compliance statement p.175
- Chemical substances information p.175
- Weee waste electrical and electronic equipment statement p.176
- Regulatory notices p.176
- 日本 jis c 0950 材質宣言 p.177
- Україна обмеження на наявність небезпечних речовин p.177
- Vi ệ t nam rohs p.177
- Türkiye eee yönetmeli i p.177
- Regulatory notices p.177
- India rohs p.177
- Environmental policy p.177
- Revision history p.178
- Regulatory notices p.178
- Copyright p.178
- 产品中有害物质的名称及含量 p.178
- Trademark recognition p.178
- Technical support p.178
Похожие устройства
-
MSI MAG B560M MORTARСжатое руководство пользователя -
MSI MAG B560M MORTAR WIFIКраткое руководство
-
MSI PRO B660M-P DDR4Инструкция по работе -
MSI PRO B660M-P WIFI DDR4Руководство по использованию
-
MSI PRO Z790-A WIFIРуководство по эксплуатации -
MSI X370 SLI PLUSРуководство по быстрому запуску -
MSI H110M PRO-VDLРуководство по эксплуатации -
MSI MPG Z690 FORCE WIFIИнструкция по применению -
MSI MPG Z690 CARBON WIFIИнструкция к устройству
-
MSI X299 RAIDERКраткая инструкция -
MSI A320M WATER PLUSИнструкция по работе -
MSI A320M PRO-EИнструкция пользователя
Découvrez les recommandations pour installer DIMM DIMMA2/DIMMB2, optimiser la mémoire, gérer les limitations de Windows 32-bit, choisir la tension mémoire et le refroidissement pour de meilleures performances.
