136

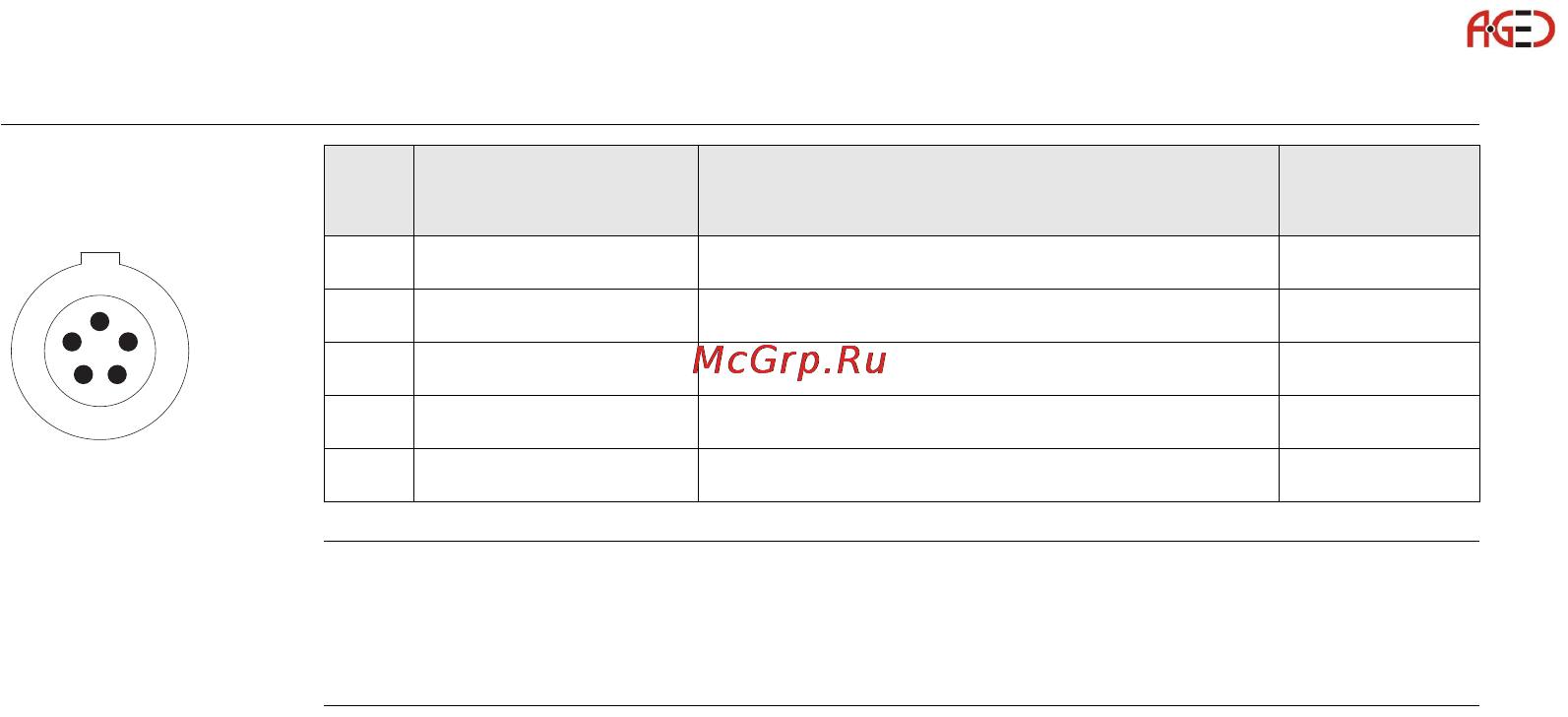

GS10/GS15, Схема контактов и гнезд

Расположение

контактов для

порта PWR

Гнезда

PIN_004

Пин Сигнал Функция Направле-

ние

1 PWR1 Входное питание, 11 В-28 В Ввод

2 ID1 Пин идентификации Ввод

3 GND Сигнал земля -

4 PWR2 Входное питание, 11 В-28 В Ввод

5 ID2 Пин идентификации Ввод

Порт P1 LEMO-1, 8 пин, LEMO EGI.1B.308.CLN

Порт P2 и порт P3: LEMO-1, 8 пин, LEMO HMA.1B.308.CLNP

Порт PWR: LEMO-1, 5 пин, LEMO HMG.1B.305.CLNP
