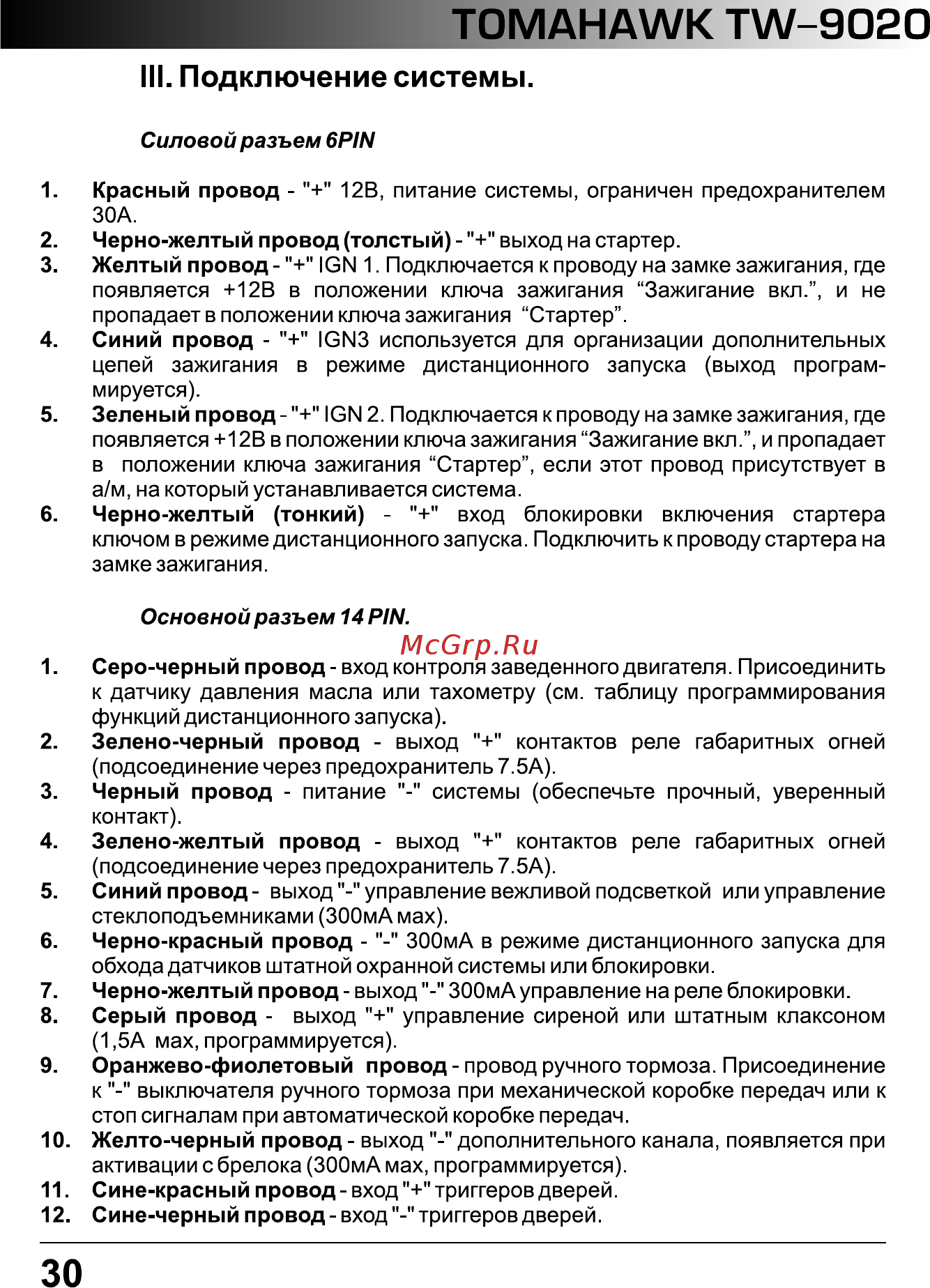

TOMAHAWK TW 9020 III Подключение системы Силовой разъем 6Р1Ы 1 Красный провод 12В питание системы ограничен предохранителем ЗОА 2 Черно желтый провод толстый выход на стартер 3 Желтый провод ЮЫ 1 Подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания Зажигание вкл и не пропадает в положении ключа зажигания Стартер 4 Синий провод ЮЫЗ используется для организации дополнительных цепей зажигания в режиме дистанционного запуска выход програм мируется 5 Зеленый проводЮЫ 2 Подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания Зажигание вкл и пропадает в положении ключа зажигания Стартер если этот провод присутствует в а м на который устанавливается система 6 Черно желтый тонкий вход блокировки включения стартера ключом в режиме дистанционного запуска Подключить к проводу стартера на замке зажигания Основной разъем 14 Р1И 1 Серо черный провод вход контроля заведенного двигателя Присоединить к датчику давления масла или тахометру см таблицу программирования функций дистанционного запуска 2 Зелено черный провод выход контактов реле габаритных огней подсоединение через предохранитель 7 5А 3 Черный провод питание системы обеспечьте прочный уверенный контакт 4 Зелено желтый провод выход контактов реле габаритных огней подсоединение через предохранитель 7 5А 5 Синий провод выход управление вежливой подсветкой или управление стеклоподъемниками ЗООмА мах 6 Черно красный провод ЗООмА в режиме дистанционного запуска для обхода датчиков штатной охранной системы или блокировки 7 Черно желтый провод выход ЗООмА управление на реле блокировки 8 Серый провод выход управление сиреной или штатным клаксоном 1 5А мах программируется 9 Оранжево фиолетовый провод провод ручного тормоза Присоединение к выключателя ручного тормоза при механической коробке передач или к стоп сигналам при автоматической коробке передач 10 Желто черный провод выходдополнительного канала появляется при активации с брелока ЗООмА мах программируется 11 Сине красный провод вход триггеров дверей 12 Сине черный провод входтриггеров дверей 30
