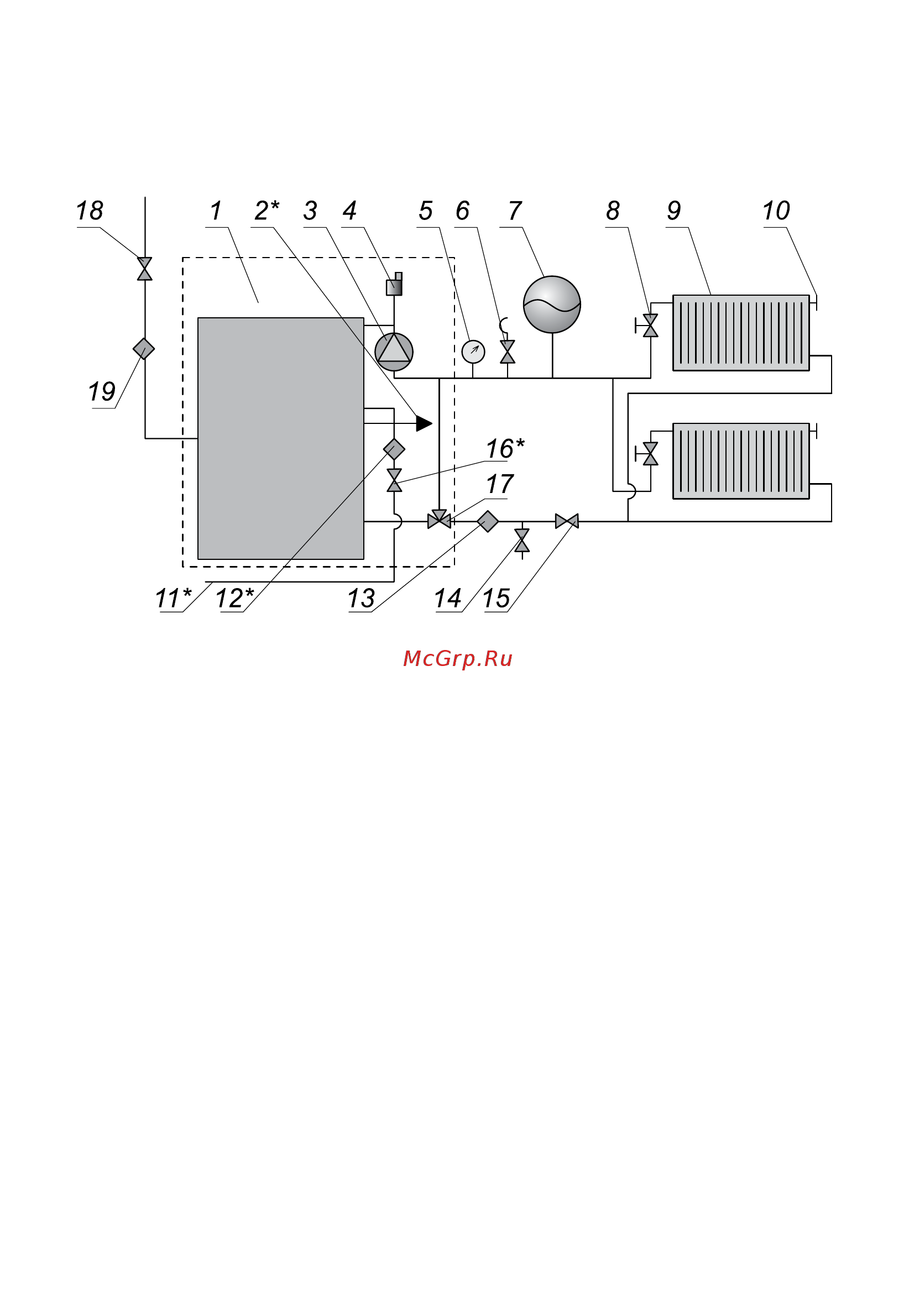

Мимакс КСГВ(П)-7 [24/32] Рис примердвухтрубнойзакрытойсистемыотопления спринудительнойциркуляцией

КСГ(П) В. 1.02





1-изделие;2-выходгорячейводынахоз.нужды;3-насос;4-развоз-

душивательсистемы;5-манометр;6-предохранительныйклапан;7-

компенсаторобъема;8-терморегулирующиевентили;9-нагреватель-

ныеприборы;10-кранМаевского;11*-водопровод;12*,13-фильтр;

14-вентильдлясливаводыизсистемы;15,16*-вентили;17-треххо-

довойкран;18-газовыйкран;19-газовыйфильтр.


