8. ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

ВНИМАНИЕ!

Подключение дополнительных устройств должен выполнять только квалифи

цированный специалист на отключенном от питающей электрической сети

оборудовании.

Для доступа к клеммной колодке дополнительных подключений необходимо

следовать порядку, указанному на рисунке 10.

Снятую крышку отложите в сторону, в место, обеспечивающее её достаточную

сохранность на период подключения дополнительных устройств.

8.1. Подсоединение комнатного термостата

– удалите перемычку между клеммами 1 и 2 на колодке блока управления

(рисунок 11);

– проденьте двухпроводной кабель, идущий от термостата, через проходную

муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 11);

– подключение к комнатному термостату производить согласно инструкции к

комнатному термостату.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-

ной длиной до 30 м.

8.2. Подсоединение датчика наружной температуры

– проденьте двухпроводной кабель, идущий от датчика, через проходную

муфту 5 в корпусе и подсоедините его к клеммам 3 и 4 (рисунок 11);

– подключение к датчику наружной температуры производить согласно ин-

струкции к датчику.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-

ной длиной до 30м.

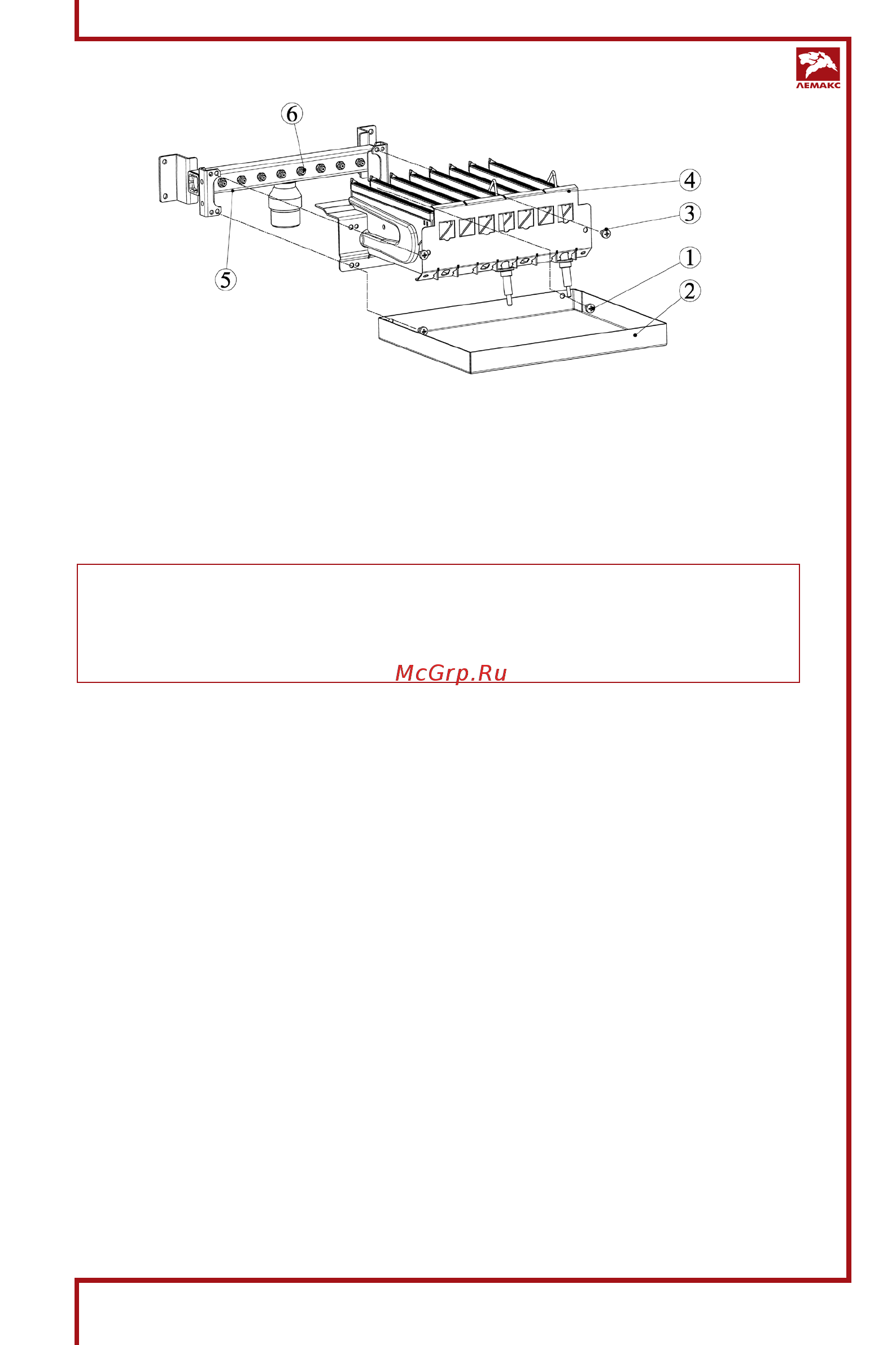

Рис. 9. Замена сопел

1 – винт крепления щитка;

2 – щиток;

3 – винт крепления блока секций горелки;

4 – блок секций горелки;

5 – коллектор газовый;

6 – сопло.
