16
Wise V2.02
Кривая KD задает зависимость температуры отопления от температуры на улице. По-
мещению с лучшей теплоизоляцией соответствует более пологая кривая.
Изменение наклона кривой соответствует следующим значениям температуры си-
стемы отопления: шаг ~ 3,5
0
С, диапазон от 35
0
С до 85
0
С, кривые 1,5 и выше влияют
только на изменение скорости достижения предельной температуры 85
0
С.
Например: при настроенной кривой 1,0 и уличной температуре воздуха минус 20
0
С котёл
будет подавать в систему отопления теплоноситель температурой 70
0
С (см. рис. 9).
8.2. Перевод котла на сжиженный газ
Котел может работать как на метане (G20), так и на сжиженном газе (G31). Перевод
котла на другой тип газа должен выполняться только специалистами авторизованных
сервисных центров.
9. ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ
Внимание!
Подключение дополнительных устройств должен выполнять только квалифи-
цированный специалист на отключенном от питающей электрической сети
оборудовании.
9.1. Установка устройства для принудительного отвода продуктов сгорания:
Для принудительного отвода продуктов сгорания котлов «Лемакс» серии «WISE» допу-
скается использование специализированного оборудования (Турбонасадка «Лемакс»).
Подсоединение к дымоходу – смотри паспорт оборудования, подсоединение электри-
ческой части, смотри ниже.
– проденьте пятижильный кабель 5 х 0,75мм
2
идущий от системы принудительного
дымоудаления, через проходную муфту в корпусе;

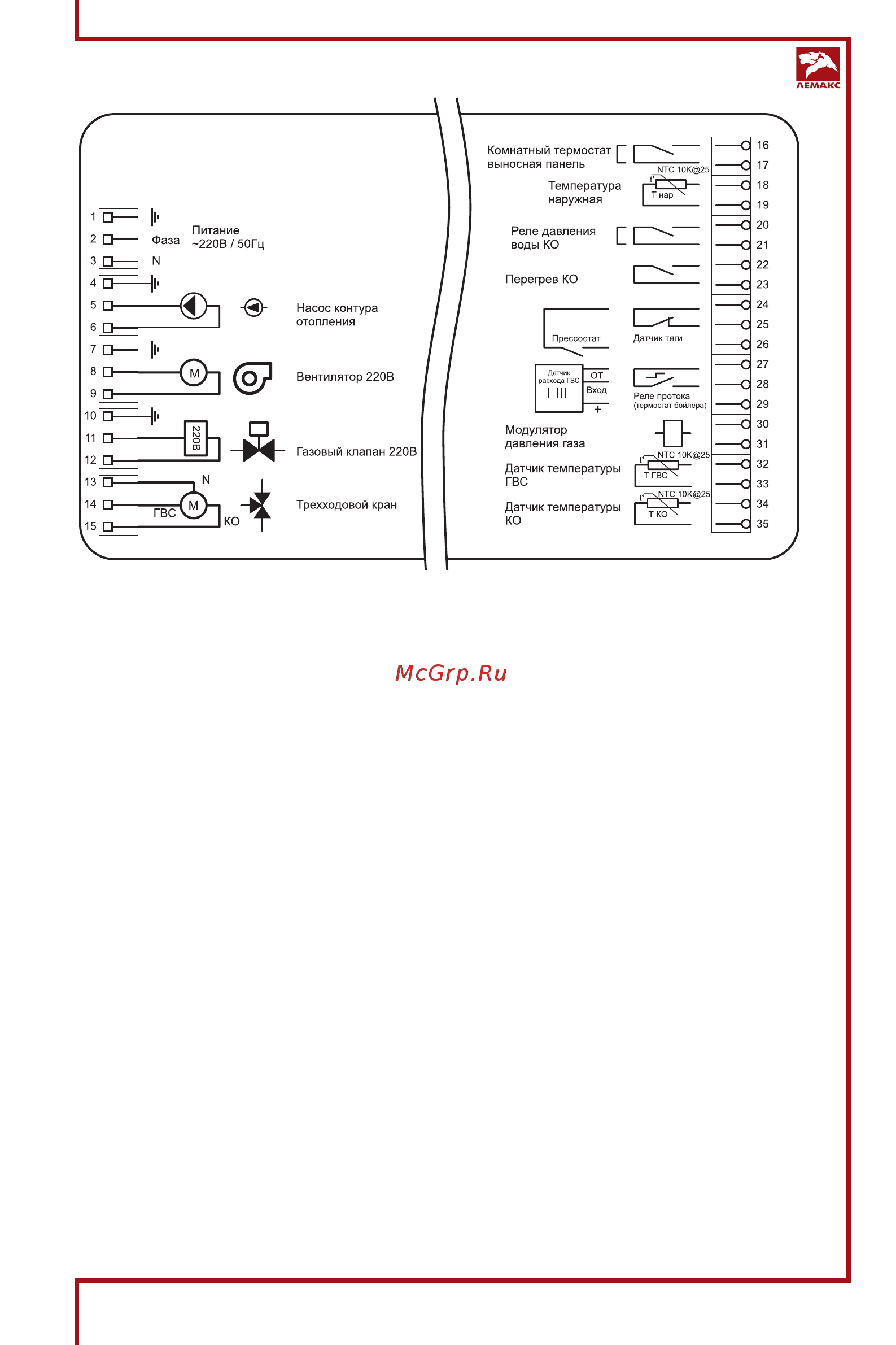

– провод заземления системы принудительного дымоудаления подключите к клем-
ме 4, провода ноль и фаза подключите к клеммам 5 и 6 соответственно;
– отсоедините провода от клемм 24 и 25;
– подсоедините провода реле давления воздуха системы принудительного дымоу-
даления к клеммам 24 и 26;
– подключение производить согласно инструкции к системе принудительного ды-
моудаления.
9.2. Подсоединение комнатного термостата:
– удалите перемычку между клеммами 16 и 17;
– проденьте двухпроводной кабель, идущий от датчика, через проходную муфту в
корпусе и подключите его к клеммам 16 и 17;
– подключение к комнатному термостату производить согласно инструкции к ком-
натному термостату.
Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максимальной дли-
ной до 30 м.
9.3. Подсоединение датчика наружной температуры:
– проденьте двухпроводной кабель, идущий от датчика, через проходную муфту в
корпусе и подсоедините его к клеммам 18 и 19;
– подключение к датчику наружной температуры производить согласно инструкции
к датчику. Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с макси-
мальной длиной до 30 м.
9.4. Подсоединение температурного датчика ГВС:
– проденьте двухпроводной кабель, идущий от датчика ГВС, через проходную муфту
в корпусе и подсоедините его к клеммам 32 и 33;
– подключение к датчику ГВС производить согласно инструкции к датчику.
