инструкция по установке
179

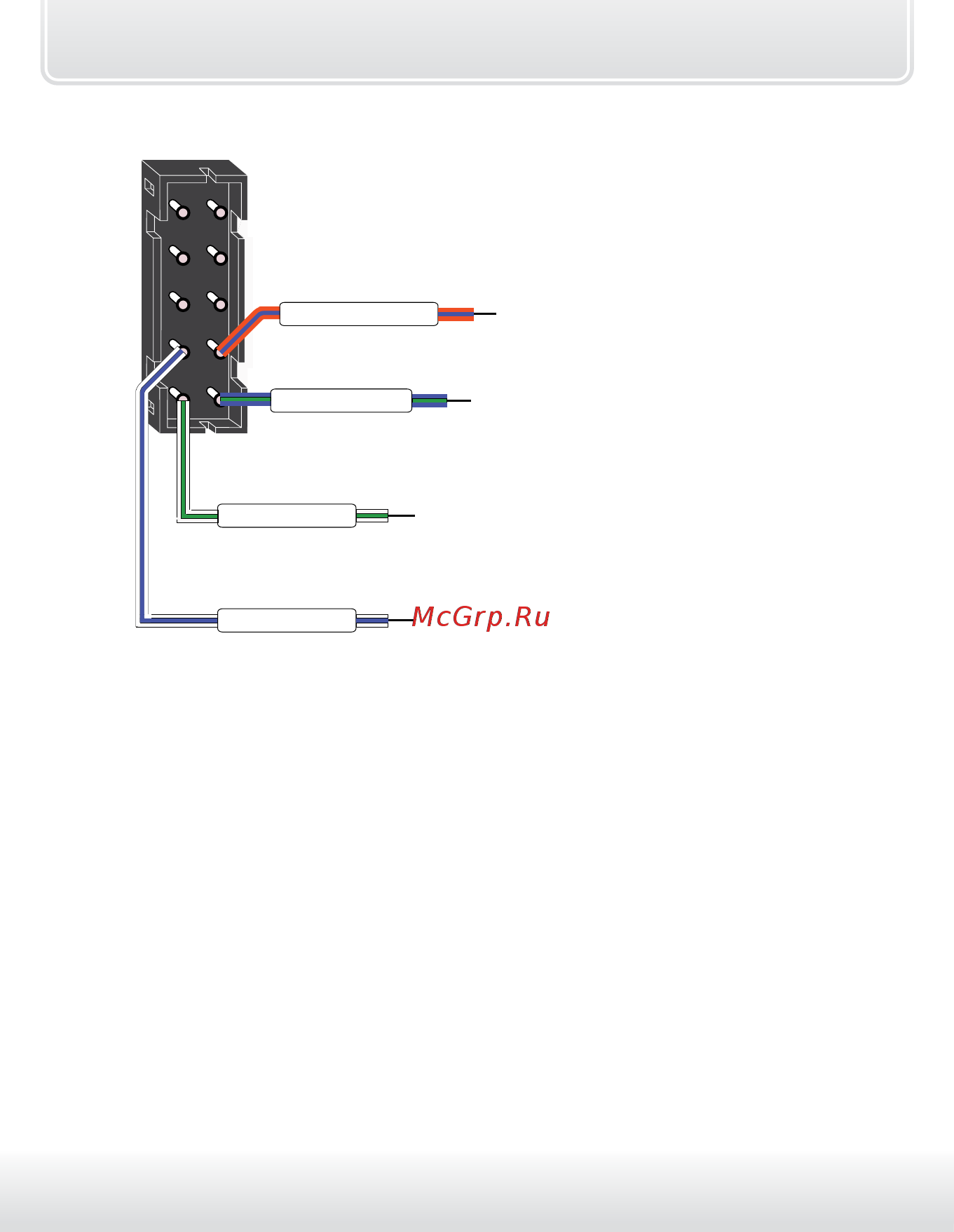

оранжево-синий
сине-зеленый
бело-зеленый
Подключается к «личинке» замка
(запрет снятия с охраны ключом)
Подключается к световым сигналам
Подключается к цепи,
где появляется импульс запирания ЦЗ
Подключается к цепи,
где появляется импульс отпирания ЦЗ
бело-синий
Х4
Бело-зеленый и бело-синий провода разъема Х4 подключаются
к штатному проводу подачи питания на электропривод замка двери
автомобиля. Полярность входов программируется. Запрограммируйте
функцию 18 таблицы №1 на необходимый вариант согласно полярности
управляющего импульса, подающегося в цепь питания электропривода
автомобиля.
