Starline M96 [2/2] Дополнительные варианты подключения настройка охранно телематического комплекса

Содержание

• Star line m96 1
• Starline 1
• Подключение к lin шине 1
• Рекомендации по установке 1
• Схема подключения охранно телематического комплекса starline м96 1
• Типовая схема подключения подкапотного блока starline r6 1
• Starline м96 2
• Дополнительные варианты подключения настройка охранно телематического комплекса 2
• Желто красный зеленый 2
• Желтый 2
• Пример схемы дополнительного подключения сирены и блокировки к 51агипе м96 2
• Регистрация новых компонентов 2
• Создание кода авторизации владельца при помощи штатных кнопок 2
• Схема подключения цепей запуска на автомобилях с кнопкой старт стоп 2

Похожие устройства

• Starline M96 Инструкция по эксплуатации
• Starline V67 Инструкция по установке
• Starline V67 Инструкция по эксплуатации
• Starline V67 Схема подключения
• Starline Moto V66 Инструкция по установке
• Starline Moto V66 Инструкция по эксплуатации
• Starline V63 Инструкция по эксплуатации и установке
• Starline M32CAN T Дополнение к инструкции по установке
• Starline M32CAN T Инструкция по эксплуатации ред 3 версия ПО i7 и выше
• Starline M32CAN T Инструкция по установке ред 3 версия ПО i7 и выше
• Starline M32T Дополнение к инструкции по установке
• Starline M32T Инструкция по эксплуатации ред 3 версия ПО i7 и выше
• Starline M32T Инструкция по установке ред 3 версия ПО i7 и выше
• Electrolux CWH 720.1 Elitec Инструкция по эксплуатации
• Starline M22 Инструкция по эксплуатации ред 1 версия ПО J7 и выше
• Starline M22 Инструкция по установке ред 1 версия ПО J7 и выше
• Electrolux CWH 720.2 Elitec Duo Инструкция по эксплуатации
• Electrolux CWH 1000.1 Elitec Инструкция по эксплуатации
• Electrolux CWH 1000.2 Elitec Duo Инструкция по эксплуатации
• Electrolux CWH 1500.1 Elitec Инструкция по эксплуатации

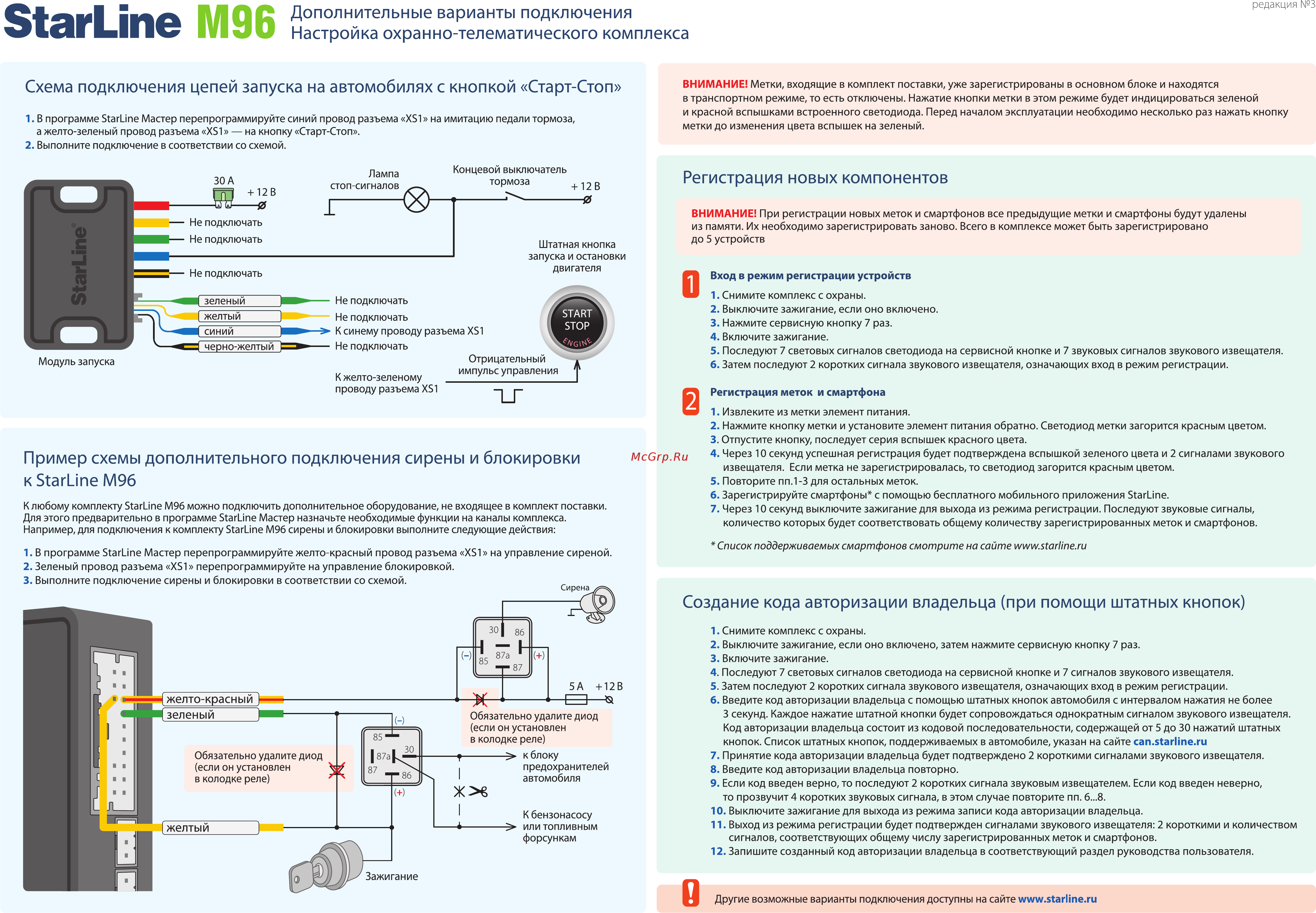

StarLine М96 редакция Дополнительные варианты подключения Настройка охранно телематического комплекса Схема подключения цепей запуска на автомобилях с кнопкой Старт Стоп 1 В программе StarL ne Мастер перепрограммируйте синий провод разъема Х51 на имитацию педали тормоза а желто зеленый провод разъема Х51 на кнопку Старт Стоп 2 Выполните подключение в соответствии со схемой 30 А 12В Лампа стоп сигналов Концевой выключатель тормоза 12 В Регистрация новых компонентов 0 0 Не подключать Не подключать Штатная кнопка запуска и остановки двигателя Не подключать зеленый желтый синий______ черно желтый ВНИМАНИЕ Метки входящие в комплект поставки уже зарегистрированы в основном блоке и находятся в транспортном режиме то есть отключены Нажатие кнопки метки в этом режиме будет индицироваться зеленой и красной вспышками встроенного светодиода Перед началом эксплуатации необходимо несколько раз нажать кнопку метки до изменения цвета вспышек на зеленый Не подключать START STOP Не подключать Не подключать Модуль запуска К желто зеленому проводу разъема Х51 Отрицательный импульс управления ВНИМАНИЕ При регистрации новых меток и смартфонов все предыдущие метки и смартфоны будут удалены из памяти Их необходимо зарегистрировать заново Всего в комплексе может быть зарегистрировано до 5 устройств О Вход в режим регистрации устройств 1 Снимите комплекс с охраны 2 Выключите зажигание если оно включено 3 Нажмите сервисную кнопку 7 раз 4 Включите зажигание 5 Последуют 7 световых сигналов светодиода на сервисной кнопке и 7 звуковых сигналов звукового извещателя б Затем последуют 2 коротких сигнала звукового извещателя означающих вход в режим регистрации Регистрация меток и смартфона Пример схемы дополнительного подключения сирены и блокировки к 51агИпе М96 К любому комплекту 51агПпе М96 можно подключить дополнительное оборудование не входящее в комплект поставки Для этого предварительно в программе 51агЫпе Мастер назначьте необходимые функции на каналы комплекса Например для подключения к комплекту 51агИпе М9б сирены и блокировки выполните следующие действия 1 В программе 51агИпе Мастер перепрограммируйте желто красный провод разъема Х51 на управление сиреной 2 Зеленый провод разъема Х51 перепрограммируйте на управление блокировкой 3 Выполните подключение сирены и блокировки в соответствии со схемой 1 Извлеките из метки элемент питания 2 Нажмите кнопку метки и установите элемент питания обратно Светодиод метки загорится красным цветом 3 Отпустите кнопку последует серия вспышек красного цвета 4 Через 10 секунд успешная регистрация будет подтверждена вспышкой зеленого цвета и 2 сигналами звукового извещателя Если метка не зарегистрировалась то светодиод загорится красным цветом 5 Повторите пп 1 3 для остальных меток б Зарегистрируйте смартфоны с помощью бесплатного мобильного приложения 51агИпе 7 Через 10 секунд выключите зажигание для выхода из режима регистрации Последуют звуковые сигналы количество которых будет соответствовать общему количеству зарегистрированных меток и смартфонов Список поддерживаемых смартфонов смотрите на сайте www starline ru Создание кода авторизации владельца при помощи штатных кнопок желто красный зеленый 85 Обязательно удалите диод если он установлен в колодке реле к блоку предохранителей автомобиля Обязательно удалите диод если он установлен в колодке реле К бензонасосу или топливным форсункам желтый 1 Снимите комплекс с охраны 2 Выключите зажигание если оно включено затем нажмите сервисную кнопку 7 раз 3 Включите зажигание 4 Последуют 7 световых сигналов светодиода на сервисной кнопке и 7 сигналов звукового извещателя 5 Затем последуют 2 коротких сигнала звукового извещателя означающих вход в режим регистрации б Введите код авторизации владельца с помощью штатных кнопок автомобиля с интервалом нажатия не более 3 секунд Каждое нажатие штатной кнопки будет сопровождаться однократным сигналом звукового извещателя Код авторизации владельца состоит из кодовой последовательности содержащей от 5 до 30 нажатий штатных кнопок Список штатных кнопок поддерживаемых в автомобиле указан на сайте can starline ru 7 Принятие кода авторизации владельца будет подтверждено 2 короткими сигналами звукового извещателя 8 Введите код авторизации владельца повторно 9 Если код введен верно то последуют 2 коротких сигнала звуковым извещателем Если код введен неверно то прозвучит 4 коротких звуковых сигнала в этом случае повторите пп б 8 10 Выключите зажигание для выхода из режима записи кода авторизации владельца 11 Выход из режима регистрации будет подтвержден сигналами звукового извещателя 2 короткими и количеством сигналов соответствующих общему числу зарегистрированных меток и смартфонов 12 Запишите созданный код авторизации владельца в соответствующий раздел руководства пользователя Зажигание Другие возможные варианты подключения доступны на сайте www starline ru
