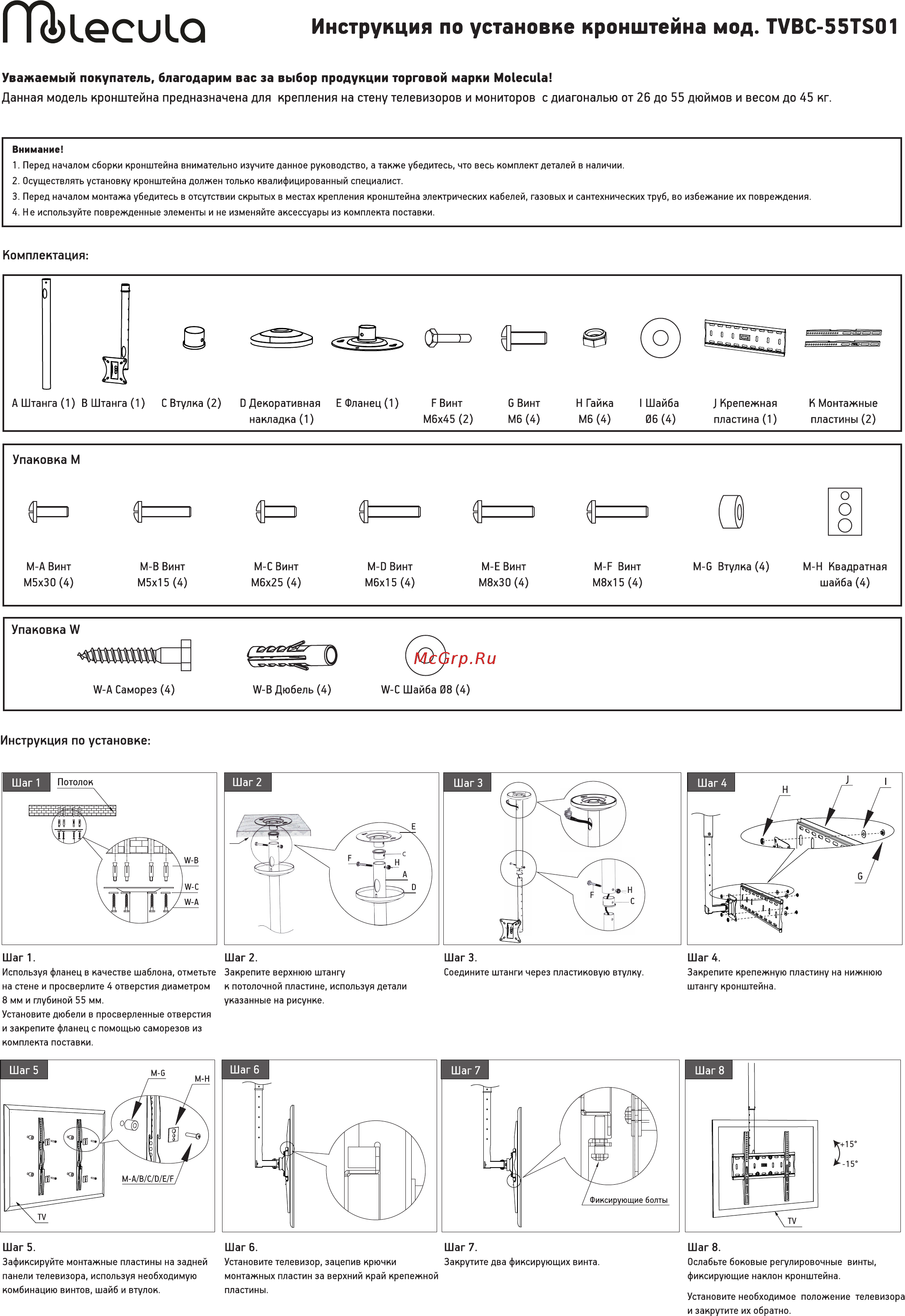

ÍTcbleculQ Инструкция по установке кронштейна мод TVBC 55TS01 Уважаемый покупатель благодарим вас за выбор продукции торговой марки Molécula Данная модель кронштейна предназначена для крепления на стену телевизоров и мониторов с диагональю от 26 до 55 дюймов и весом до 45 кг Внимание 1 Перед началом сборки кронштейна внимательно изучите данное руководство а также убедитесь что весь комплект деталей в наличии 2 Осуществлять установку кронштейна должен только квалифицированный специалист 3 Перед началом монтажа убедитесь в отсутствии скрытых в местах крепления кронштейна электрических кабелей газовых и сантехнических труб во избежание их повреждения 4 Не используйте поврежденные элементы и не изменяйте аксессуары из комплекта поставки Комплектация Сi F 0 ф ш _____1 оз Р А Штанira 1 В Штанга 1 С Втулка 2 В Декоративная Е Фланец 1 накладка 1 ЕВинт М6х45 2 6 Винт Мб 4 у Н Гайка I Шайба Мб 4 06 4 Крепежная пластина 1 К Монтажные пластины 2 Упаковка М г I 1 1 1 М А Винт М В Винт М5х30 4 1d5x15 4 М С Винт М 5x25 4 d M D Винт М6х15 4 1 М Е Винт М8х30 4 о О О M F Винт М8х15 4 М б Втулка 4 М Н Квадратная шайба 4 Упаковка W W A Саморез 4 W B Дюбель 4 W C Шайба 08 4 Инструкция по установке Шаг1 Шаг 2 Используя фланец в качестве шаблона отметьте Закрепите верхнюю штангу на стене и просверлите 4 отверстия диаметром к потолочной пластине используя детали 8 мм и глубиной 55 мм ШагЗ Шаг 4 Соедините штанги через пластиковую втулку Закрепите крепежную пластину на нижнюю штангу кронштейна указанные на рисунке Установите дюбели в просверленные отверстия и закрепите фланец с помощью саморезов из комплекта поставки Шаг 5 Шаг 6 Шаг 7 Шаг 8 Зафиксируйте монтажные пластины на задней Установите телевизор зацепив крючки Закрутите два фиксирующих винта Ослабьте боковые регулировочные винты панели телевизора используя необходимую монтажных пластин за верхний край крепежной комбинацию винтов шайб и втулок пластины фиксирующие наклон кронштейна Установите необходимое положение телевизора и закрутите их обратно
