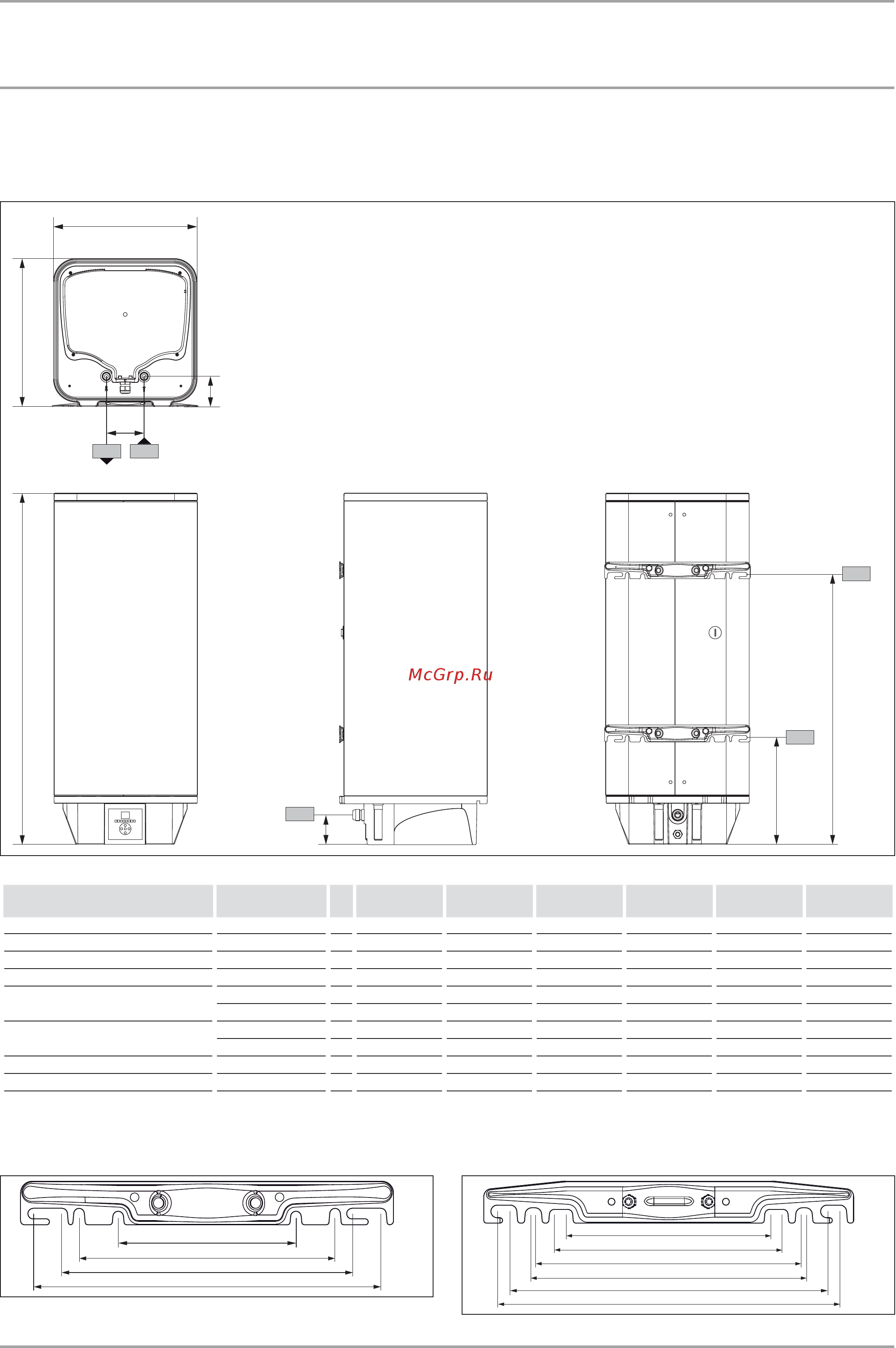

![Stiebel Eltron PSH 100 Universal EL [14/18] Технические характеристики](/views2/1302006/page14/bge.png)
48 | PSH UNIVERSAL EL WWW.STIEBEL-ELTRON.COM
МОНТАЖ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
16. Технические характеристики
16.1 Размеры и соединения
D
D
D
F
F
E
L
L
D0000018705
PSH 30
Universal EL
PSH 50
Universal EL
PSH 80
Universal EL
PSH 100
Universal EL
PSH 120
Universal EL
PSH 150
Universal EL
a10 Прибор Высота мм 676 931 893 1045 1200 1435
a20 Прибор Ширина мм 380 380 475 475 475 475
a30 Прибор Гл убина мм 380 380 475 475 475 475
b01 Ввод для электропроводки Высота мм 78,5 78,5 78,5 78,5 78,5 78,5
c01 Подвод холодной воды
Наружная резьба G ½ A G ½ A G ½ A G ½ A G ½ A G ½ A
Расстояние сзади мм 80 80 85 85 85 85
c06 Выпуск. труба горячей воды
Наружная резьба G ½ A G ½ A G ½ A G ½ A G ½ A G ½ A
Расстояние сзади мм 80 80 85 85 85 85
i14 Планка для подвешивания 1 Высота мм 445 705 592 735 870 1090
i15 Планка для подвешивания 2 Высота мм 210 270 270 300 300 300
Планка для подвешивания
30 - 50 л
80_02_07_0005
80 - 150 л
80_02_07_0006
