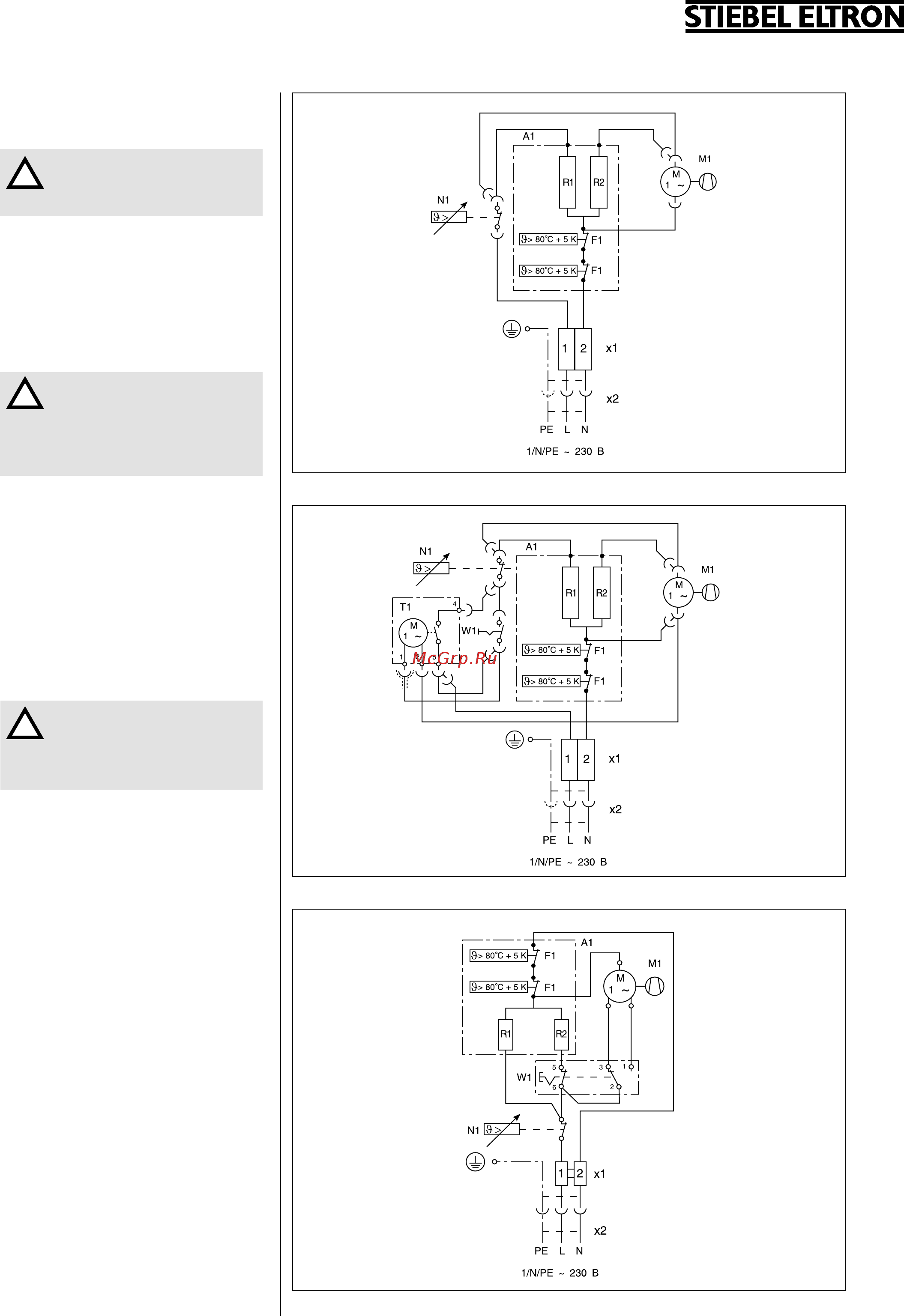

STIEBEL ELTRON Электрическое подключение Прибор предназначен только для переменного тока 220 230 Вольт Все электромонтажные работы следует проводить согласно местным положениям и директивам соответствующей энергоснабжаю щей огранизации Общие положения Учитывайте шильду с номинальными данными прибора Указанное напряжение должно соответствовать напряжению в сети Для подключения прибора на расстоянии минимум 10 см сбоку от прибора следует установить розетку с заземлением При использовании удлинителя выберите достаточное сечение питающего кабеля Рис 10 Соединительный провод прибора не разрешается класть на его горячие части Данный прибор не предназ начен для подсоединения стационарно проложенными проводами Пояснения к рис 10 11 12 А1 рабочая группа тенов Е1 защита от превышения температуры М1 вентилятор 141 регулятор температуры К1 нагревательное сопротивление К2 нагревательное сопротивление Т1 контрольные часы W1 переключатель Х1 клемма Х2 штекерное соединение Рис 11 CKR 20 S Рис 12 7
