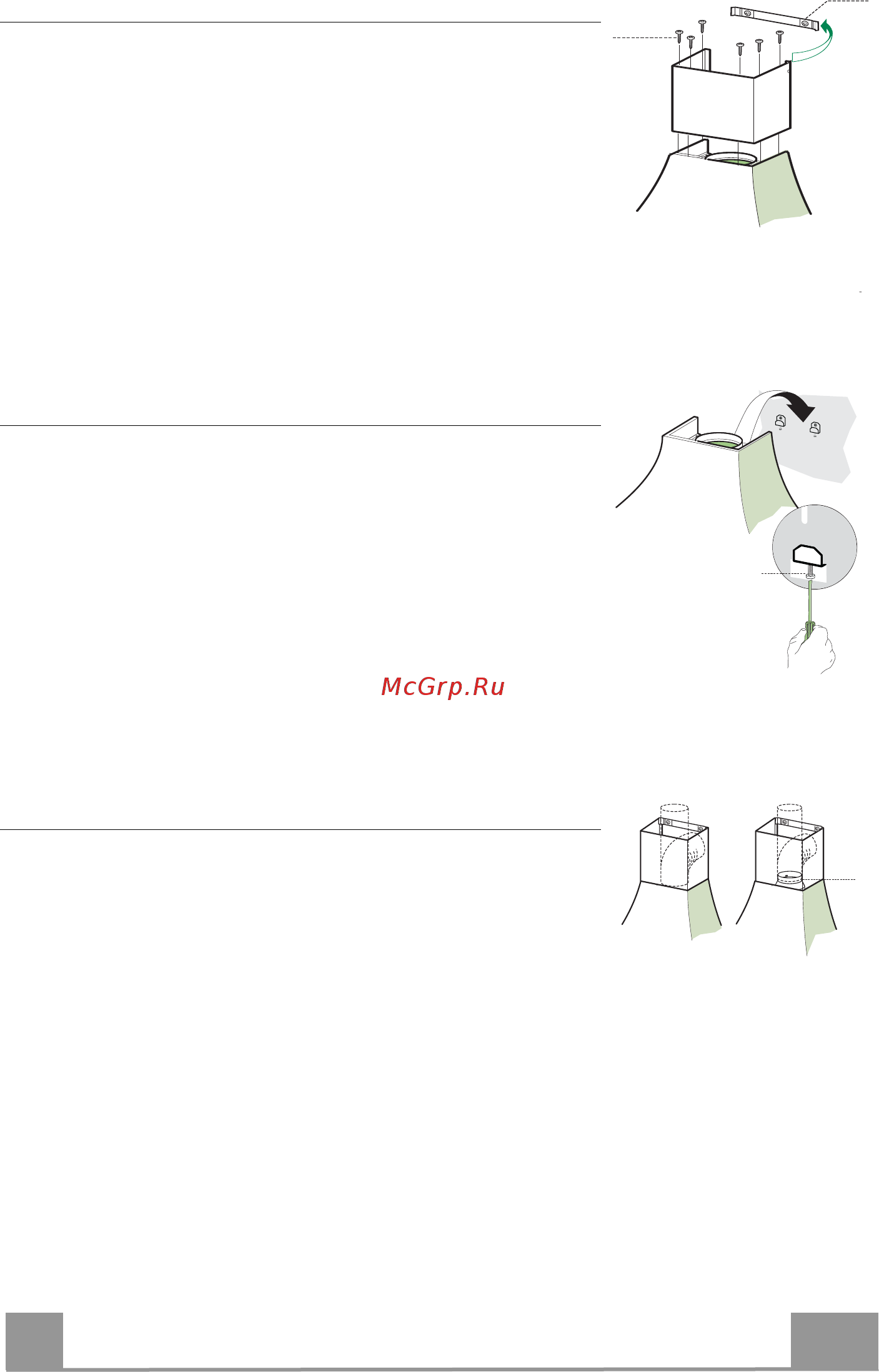

Установка дымохода

• Слегка развести две боковые кромки, зацепить их за скобу

7.2 и свести до упора.

• Закрепить сверху нижнюю часть дымохода и

закрывающую накладку проводов к вытяжке 6

прилагаемыми винтами 12m (2,9 x 18).

7.2

12m

Установка корпуса вытяжки

• Выставить винты Vr в скобах 11a.

• Повесить корпус вытяжки на 2 скобы 11a.

• Вынуть по очереди фильтры, для чего прижать их назад и

одновременно потянуть вниз.

• Изнутри корпуса вытяжки подтянуть винты Vr, чтобы

выровнять положение прибора.

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпу-

скной трубой жесткой или гибкой трубкой диаметром 150

или 120 мм, тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в

выпускное отверстие корпуса вытяжки.

• Закрепить трубку соответствующими трубными зажима-

ми. Необходимый крепежный материал не

входит в ком-

плект.

• Вынуть фильтры от запахов на активном угле.

ø 120ø 150
