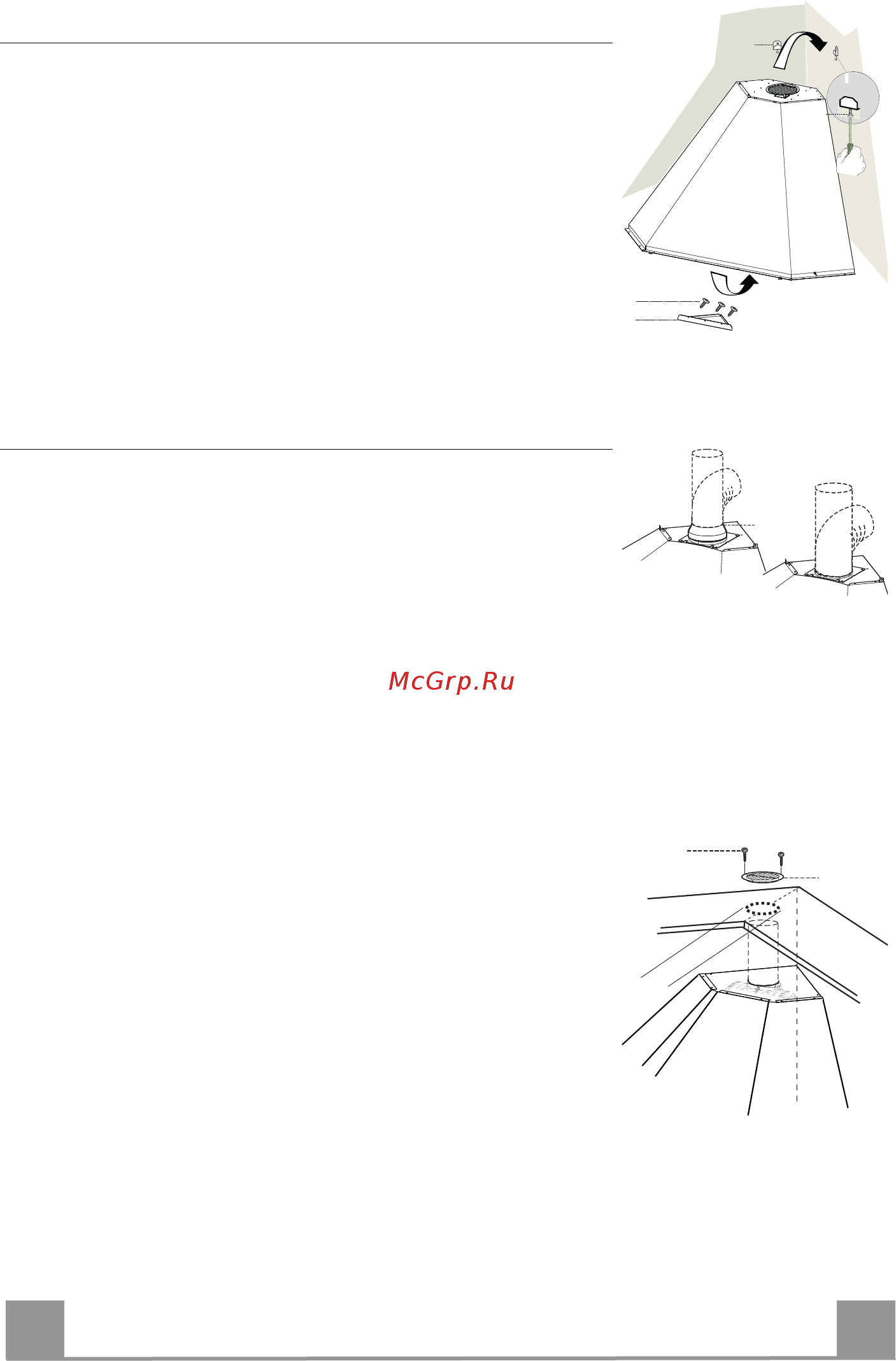

Установка корпуса вытяжки

По усмотрению монтажника, можно установить закрывающий

стену уголок, привинтив его к задней стороне вытяжки тремя

прилагаемыми винтами 12b.

• Установите два винта Vr скоб 11a в исходное положение.

• Повесьте корпус вытяжки на 2 скобы 11a.

• Выньте фильтры по одному, отсоединив специальные запоры.

• Винтами Vr выровняйте положение корпуса вытяжки.

• Окончательно закрепите

вытяжку к стене с помощью предо-

хранительных отверстий, находящихся внизу внутри корпуса

вытяжки (дюбели + винты).

12b

11a

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпу-

скной трубой жесткой или гибкой трубкой диаметром 150

или 120 мм, тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в

выпускное отверстие корпуса вытяжки.

• Закрепить трубку соответствующими трубными зажима-

ми. Необходимый крепежный материал не

входит в ком-

плект.

• Вынуть фильтры от запахов на активном угле.

ø 120

ø 150

ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Сделать в полке над вытяжкой отверстие ø 150мм.

• Соединить фланец с выпускным отверстием полки над вы-

тяжкой жесткой или гибкой трубой ø 150 мм.

• Закрепить трубу соответствующими зажимами. Необхо-

димый для этого материал не входит в комплект поставки.

• Закрепить решетку 8 на выпускном отверстии 2 винтами

12e (2,9 x 9,5) (прилагаются

• Проверить наличие в вытяжке фильтров от запахов на ак-

тивном угле.

12e

ø 150
