Important
3

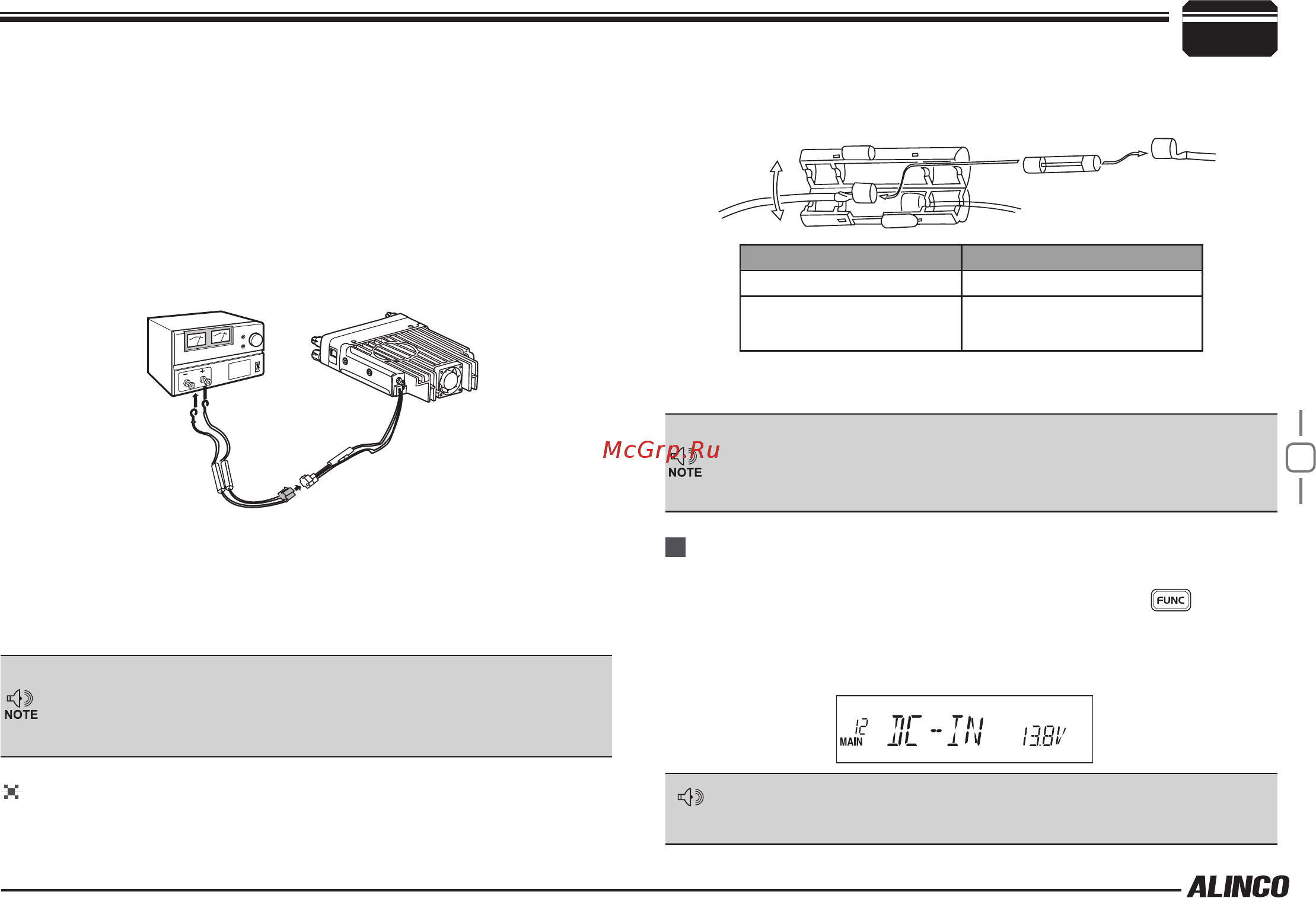

УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Подключите разъем кабеля питания трансивера к разьемы DC
2.
кабеля питания. Соедините разъемы до щелчка блокировки.
.
ЗАМЕНА ПРЕДОХРАНИТЕЛЯ
Если перегорел предохранитель, определите причину и устраните
Используйте предохранители только указанного типа и номинала, в
противном случае трансивер, может быть поврежден.
Предохранитель
Трансивер
Поставляемый DC
кабель питания
20A
НАПРЯЖЕНИЕ ПИТАНИЯ НА ДИСПЛЕЕ
Красный
Черный
DC Кабель питания с предохранителем
Регулируемый
блок питания
Номинальная мощность блока питания должна быть 12А и более.
Подключите DC кабель питания к регулируемому блоку питания
1.
постоянного тока и убедитесь что полярность правильная.
Никогда не подключайте трансивер напрямую к розетке.
Используйте из комплекта DC кабель для подключения к блоку
питания трансивера
Не меняйте штатный кабель, на кабель с меньшим сечением.
хранитель. Если вновь установленный предохранитель снова
перегорел, отключите кабель питания и обратитесь за помощью.
к Вашему дилеру.
Диапазон отображаемых напряжений от 7 до 16В DC. Поскольку
отображается приблизительное значение, пожалуйста используйте
вольтметр, для более точного измерения.
После подключения трансивера к источнику питания, напряжение
питания может отображаться на экране, нажав кнопку
выберите пункт меню №12 DC-IN.
На экране показания сразу же изменяться, при изменении
напряжения питания.
Также отображается питание во время передачи.
проблему. После того, как проблема будет решена, замените предо-
Предохранитель номинал
10A
Если вы используете трансивер в течении длительного периода и
аккумулятор автомобиля заряжен не полностью или двигатель
выключен, аккумулятор может разрядиться, и не будет достаточный
резервов для запуска двигателя. Старайтесь не использовать радио в
этом случае.
Перед подключением питания постоянного тока к трансиверу,
не забудьте Выключить трансивер и блок питания
На подключайте блок питания постоянного тока к розетке,
пока Вы не сделали все соединения.
(Красный : положительный, Черный : отрицательный)
