Клапанно-регулируемые рекомбинируемые батареи серии MONOLITE – техническое руководство 2007
серной кислоте и двуокиси свинца и остаются неизменными в течение всего срока службы батареи. Их
превосходные электрические и механические характеристики остаются постоянными в широком
диапазоне температур. Крайне низкое внутреннее сопротивление материала, в сочетании со
специальной формой сепараторов, обеспечивают возможность использования активных материалов
пластин с максимальной эффективностью в широком диапазоне режимов разряда
батарей. Пластины
полностью утоплены в сепараторы и электролит полностью абсорбирован в сепараторах и пластинах.
Таким образом, становится невозможным перемещение активных материалов внутри элементов в
течение всего срока службы батареи, в отличие от обычных батарей, где такое перемещение приводит
к избытку или недостатку активных материалов в отдельных местах.
Электролит
В качестве
электролита используется серная кислота с плотностью 1.3 при 20°С, той же степени чистоты,
что и применяемая в других высококачественных свинцово-кислотных батареях
.
Клапаны
Каждый элемент батареи снабжен одним односторонним клапаном, обеспечивающим сброс газа в
случае, если внутреннее давление достигнет определенной величины. Порог срабатывания клапана
установлен примерно на величину 0,3 АТИ (30кПа).
Клеммы батареи
Внутренние винтовые стержни с твердыми или гибкими соединителями призваны обеспечить
минимальные потери на сопротивление. Клеммные изоляторы в крышке корпуса предотвращают
утечку
электролита из батареи в широком диапазоне колебаний внутреннего давления и цикличности
температур. Межэлементные перемычки проходят сквозь стенки элементов таким образом, что
обеспечивают минимизацию внутреннего сопротивления и одновременно сохраняют полное
разделение элементов батареи.

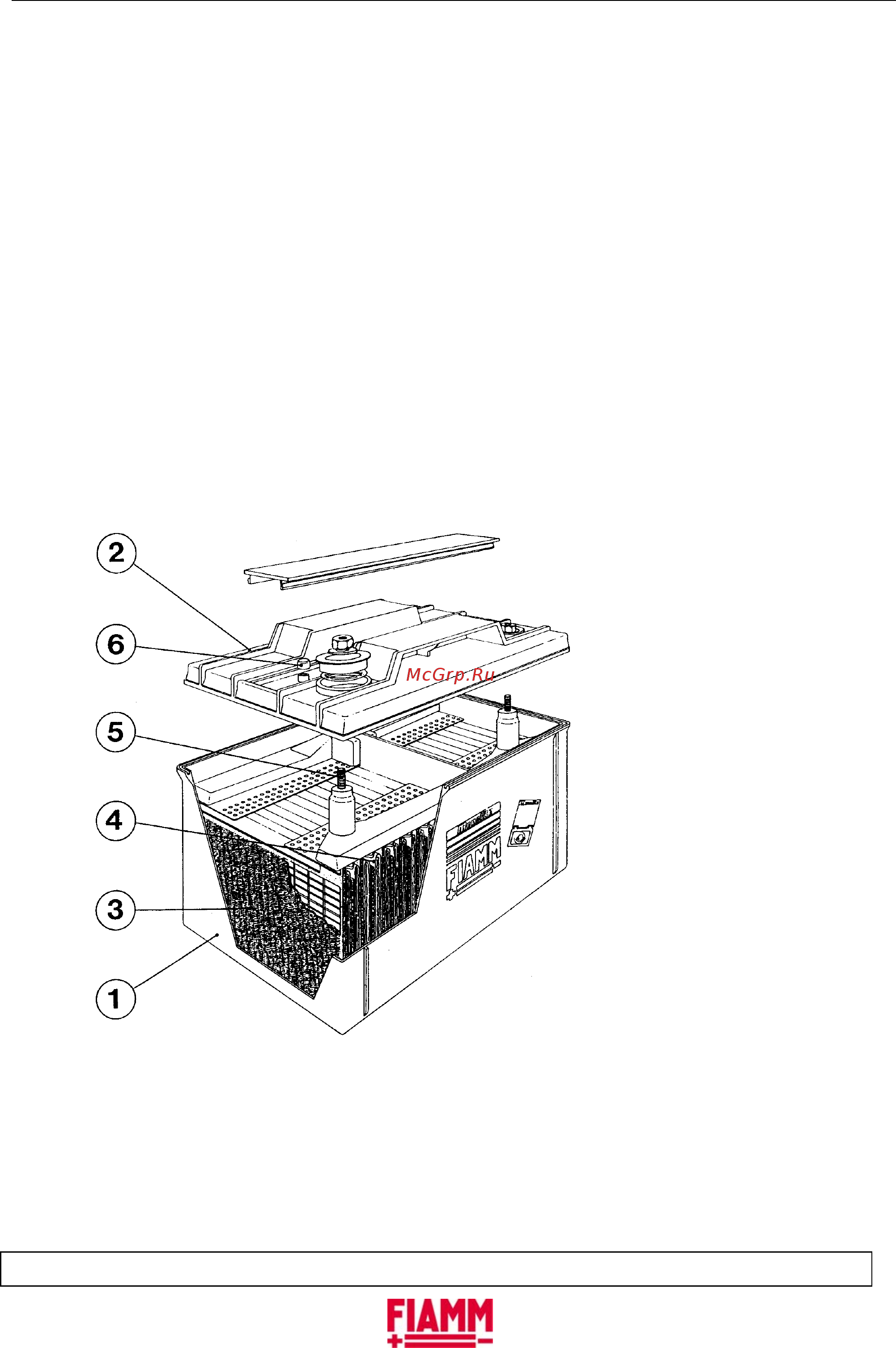

1 Корпус
2 Крышка
3 Пластина
4 Сепаратор
5 Клемма
6 Клапан
Рис. 2 Герметизированная батарея 4 SLA 150. Вид в разрезе
Доступ к этому документу и содержащейся в нем конфиденциальной информации предоставляется только с письменного разрешения FIAMM.
FIAMM S.p.A. оставляет за собой право без уведомления вносить изменения в любую информацию, содержащуюся в данном документе.
7
