Fiamm 12FLB330 [18/29] Рис a рис b

Аккумуляторные батареи FIAMM Январь 2006/Январь 2008

Клапанно-регулируемые рекомбинируемые аккумуляторные батареи FIAMM, серии SP, FLB – Техническое руководство

www.fiamm.ru

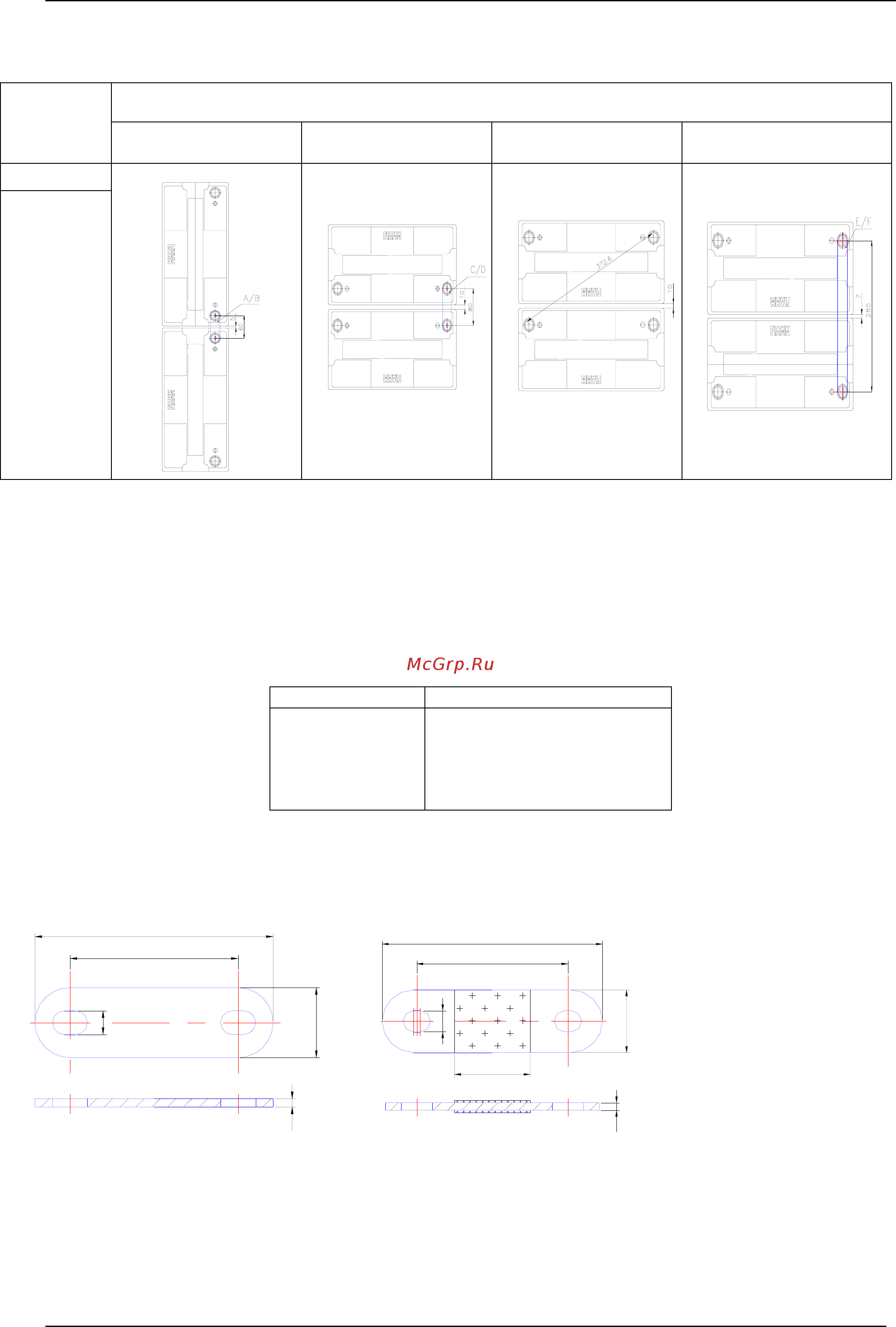

Тип соединения Тип

батареи

Боковое Лицом к лицу

Передняя часть к

задней

Заднее

12FLB450

A:TP60/3

B: TH60

C:TP80/3

D: TH80

E:TP285/4

F: RTC-25

SC70/8;

DH70

Выбор момента затяжки

Чтобы обеспечить хороший контакт между батарейными клеммами и соединительными

перемычками, и в то же время исключить повреждение резьбовой части клемм из-за чрезмерного

усилия при затяжке, рекомендуется использовать динамометрический ключ с соответствующим

моментом затяжки, см. в Табл. 2.

Таблица 2 – ЗНАЧЕНИЯ МОМЕНТА ЗАТЯЖКИ

Тип клеммы Момент затяжки (Nm)

M6 Female

M8 Female

M10 Female

5-6

8-9

20-25

Жесткие перемычки (коннекторы)

В Табл.3 приведены размеры, маркировка и характеристики жестких перемычек. На перемычке также

указан ее тип, чтобы упростить процедуру подключения.

Рис. A Рис. B

FIAMM сохраняет за собой право без предварительного уведомления корректировать информацию и технические

характеристики, представленные в данном руководстве. Стр. 20
